Mať vždy plnú kontrolu nad svojím modelom je snom každého pilota. Voľne programovateľný trojosí gyroskopický systém pre všetky RC modely lietadiel s pevnými krídlami WINGSTABI robí tento sen dosiahnuteľným. Najnovšia generácia ultra presných trojsích MEMS senzorov zaručuje, že dojem z lietania zostáva realistické dokonca aj pri veľmi vysokej miere stabilizácie, a pilot nikdy nemá pocit, že sa pokúša riadiť robota. Štíhle puzdro z eloxovaného hliníka je možné do modelu inštalovať v ľubovoľnej orientácii. WINGSTABI umožňuje jednoduché a rýchle programovanie pomocou PC alebo aplikácie na smartphonu alebo tabletu.

WINGSTABI je kompatibilný so všetkými súčasnými RC systémami: Graupner, Futaba, M-LINK, Jeti, Hitec, Weatronic a ďalšími, ak majú prijímač vybavený kompatibilným sériovým výstupom.

• WINGSTABI mení každú RC súpravu (s prijímačom so sériovým výstupom) na plne programovateľný RC systém.

• Nastavenie zisku (citlivosti) vo všetkých troch osiach je možno meniť zvlášť alebo spoločne pomocou vysielača.
• Pre každú os zvlášť je možné nastaviť variačný faktor.
• 7 výstupov pre serva.
• Funkcia gyra je voľne priraditeľná pre každé servo, tj. zariadenie je možné prispôsobiť pre každú modelársku aplikáciu.
• Pracuje s prijímačmi so sériovým výstupom kompatibilným s Futaba S-Bus (vrátane Hitec Maxima SL a Optima SL), Graupner HOTT (Sumdo), MULTIPLEX SRXL, Jeti UDI, JR XBUS Mode B (SRXL) a sériovým výstupom PPM SUM.

Štyri letové režimy:

1. Stabilizácia vypnutá

2. Stabilizácia pre lietanie vo veternom prostredí (gyra v režime tlmenia „damping“) – WINGSTABI „vypne vietor“

3. Akrobacia a 3D lietanie (gyra v režime heading hold) - model zachováva poslednú letovú polohu, ku ktorej dostal povel; pre prechod do inej polohy musí dostať nový povel. Napr. ak vychýlite ovládač krídeliek, model bude vykonávať výkrut konštantnou rýchlosťou úmernou veľkosťou výchylky ovládača, pričom poletí v priamej línii (bez potreby "tlačenia výškovky" v polohe na chrbte).

4. Visenie na vrtuli – špeciálne „ostrý“ heading hold režim pre extrémnu 3D

WINGSTABI podporuje:

• Delta mixer pre samokrídla a delty, mixér pre motýlikové chvostové plochy a ovládanie klapiek a spojlerov.

• Klapky je možné nastaviť pre zosilnenie odozvy krídeliek.
• Grafické zobrazenie senzorov v reálnom času v PC softvéru.

Inštalácia WINGSTABI

Jednotku WINGSTABI je možno do modelu inštalovať v ľubovoľnej orientácii, jedinou podmienkou je, aby osi puzdra boli rovnobežné s osami modelu.

Nastavenie vysielača

Podobne ako pri flybarless systémov sú na vysielači všetky mixy vypnuté, trimy a subtrimy nastavené do stredu resp. na nulu. Používajú sa len dvojité a exponenciálne výchylky, ostatné nastavovanie sa vykonáva v softvéri WINGSTABI. Na vysielači priradíte štyri kanály a príslušné ovládače pre krídelká, smerovku, výškovku a plyn a navyše jeden kanál s trojpolohovým prepínačom na prepínanie režimov WINGSTABI. Ak budete používať letový režim 4 (visenie na vrtuli) ešte jeden kanál s dvojpolohovým prepínačom. Pre diaľkové nastavovanie zisku gyra v osiach krídeliek, výškovky a smerovky môžete priradiť až tri ďalšie kanály s proporcionálnymi ovládačmi alebo digitálnymi trimy.

Zapojenie WINGSTABI

Prijímačový akumulátor (alebo iný zdroj pre napájanie palubnej elektroniky 3,5-9,0 V) zapojíte do napájacej zásuvky WINGSTABI, do vstupu IN na WINGSTABI zapojíte sériový výstup prijímača. Do kanálových výstupov WINGSTABI zapojíte jednotlivé serva v modeli.

Uvedenie do prevádzky

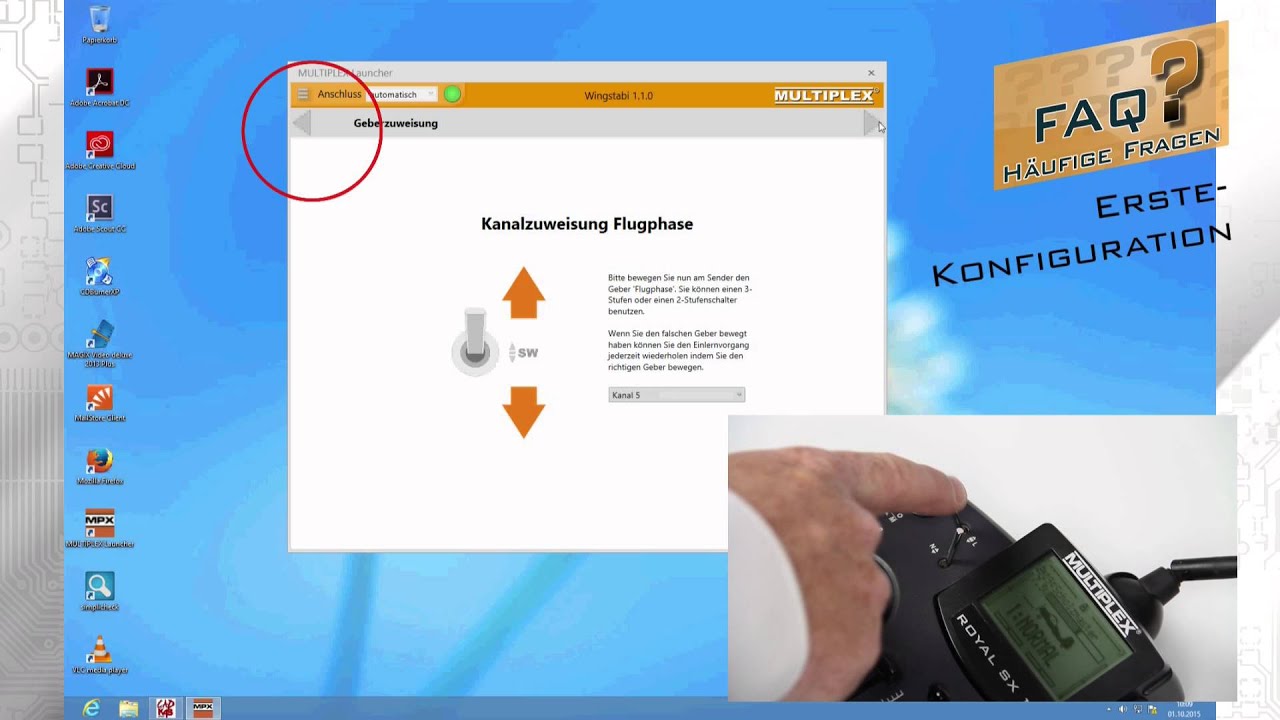

Zapnete vysielač, zapnete RC elektroniku v modeli s WINGSTABI. Do dátovej zásuvky WINGSTABI pripojíte prostredníctvom USB rozhrania PC s nainštalovaným programom MULTIPLEX Launcher alebo Bluetooth modul zaisťujúci spojenie s tabletom alebo smartphonom s aplikáciou MULTIPLEX (na stiahnutie zadarmo). S pomocou obslužného softvéru krok za krokom vykonáte základné nastavenia - voľbu typu prijímača, priradenie kanálov vysielača vrátane prepínača letových režimov, overenie zmyslu výchyliek kormidiel, nastavenie orientácie jednotky WINGSTABI, overenie zmyslu reakcie gyra v jednotlivých kanáloch. A môžete prvýkrát vzlietnuť!

Obslužný program alebo aplikácia

Umožňujú detailné nastavovanie všetkých parametrov modelu aj stabilizačného systému. Pre jednoduchosť majú takmer všetky menu dve úrovne:

• základná (Basic) s jednoduchým nastavovaním, ktorá je ľahko a rýchlo zvládnuteľná menej skúsenými letcami

• pokročilá (Enhanced), ktorá skúseným užívateľom a experimentátorom ponúka množstvo nastaviteľných parametrov pre detailnú optimalizáciu správanie modelu a systému stabilizácie.

Obslužný program alebo aplikácie umožňujú kontrolovať všetky parametre nastavenia, nastavovať veľkosti a zmysly výchyliek vo všetkých kanáloch, ďalšie mixy (vrátane mixov elevony a motýlikové chvostové plochy, krídelká-smerovka atď.), parametre stabilizačného systému, ukladať nastavené súbory parametrov do pamäte a z pamäte PC alebo mobilného zariadenia zase nahrávať do WINGSTABI, aktualizovať firmvér WINGSTABI alebo jeho nastavenie vymazať na predvolené továrenské nastavenia.

Zalietanie modelu

Model sa najprv zalieta a vytrimuje normálnym spôsobom s vypnutou stabilizáciou. Výchylky trimov sa potom prepíšu do pamäti WINGSTABI a môžete začať lietať so stabilizáciou a doladiť parametre jednotlivých letových režimov. Ladenie vám môže uľahčiť diaľkové nastavovanie zisku pomocou proporcionálnych ovládačov alebo digitálnych trimov, ktoré môžete na tento účel priradiť na vysielači.

Súprava WINGSTABI obsahuje: WINGSTABI-7, kábel 320 mm pre pripojenie prijímača, 2x penová páska 32x52 mm pre upevnenie jednotky, USB-PC-rozhranie (UNI), návod.
