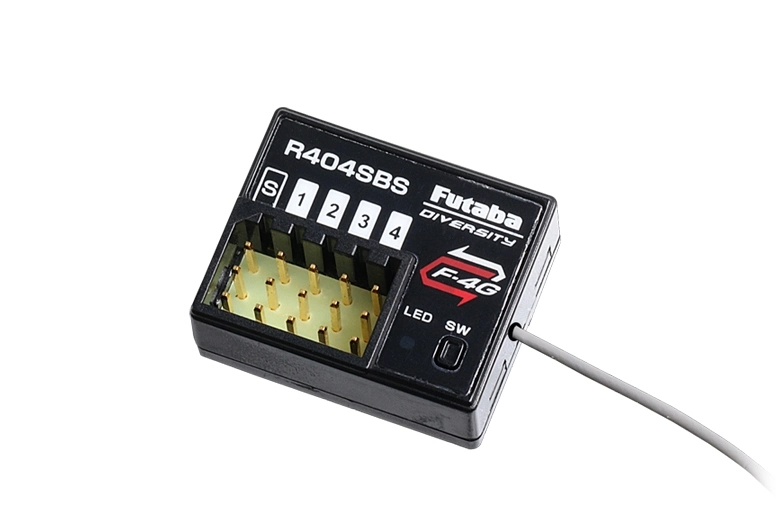

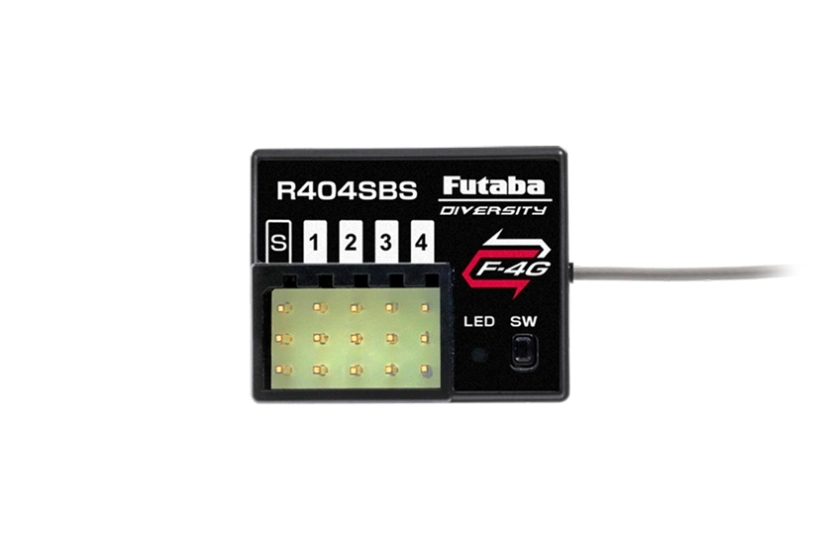

Futaba R404SBS
Desaťkanálový telemetrický prijímač Futaba F-4G 2,4 GHz pre RC autá a lode. 4 kanálové výstupy pre servá, 5-10 kanálov na S.BUS2. Port S.BUS2 pre telemetrické senzory. Napájanie 3,7-7,4 V, rozmery 25,5x20,7x10,6 mm, hmotnosť 5,7 g.
- E-shop> 3 ks–odošlemezítra
Súvisiace produkty
Popis produktu
Desaťkanálový prijímač Futaba F-4G 2,4 GHz so super rýchlou odozvou a úplnou telemetriou pre RC autá a lode. Je určený na všeobecné použitie v modeloch všetkých kategórií. Port S.BUS2 pre obojsmernú komunikáciu umožňuje pripojenie serv S.BUS2 pre kanály 5-10, telemetrických senzorov Futaba, gyroskopov alebo iných kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.
Prenosový systém F-4G
Futaba F-4G 2,4 GHz je nový prenosový systém s veľmi rýchlou odozvou, ktorý umožňuje prenos telemetrie a až 10 kanálov. Na kanáloch 1-4 je možné (v závislosti od nastavení na vysielači môže každý kanál pracovať v inom režime) vysielať úzkopásmový signál pre servá Futaba SR s opakovacou frekvenciou 833 Hz (pracovný cyklus 1 ms), pre klasické digitálne servá s opakovacou frekvenciou 333 Hz (pracovný cyklus 3 ms) alebo pre analógové servá s opakovacou frekvenciou 66 Hz (pracovný cyklus 15 ms). Kanály 5 až 10 sa prenášajú ako sériový signál pre servá S.BUS2 s opakovacou frekvenciou 66 Hz. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, BEC regulátory napájania v danom rozsahu napätia.
Anténa
Prijímač je vybavený diverzitnými anténami - jednou dlhou externou anténou a jednou zabudovanou anténou v prijímačovej skrini.
Výstupy prijímača, režimy kanálov
Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.
Kanálové výstupy (PWM): R404SBS ponúka 4 klasické kanály PWM.
S.BUS2: Zásuvka S.BUS2 zásuvka umožňuje pripojenie S.BUS2 serv pre kanály 5-10, telemetrických snímačov Futaba, ktorých údaje sa môžu zobrazovať na vysielači, gyroskopov/stabilizačných jednotiek alebo iných zariadení.
Telemetria
R404SBS prenáša do vysielača údaje o napätí napájania prijímača bez potreby pripojenia akýchkoľvek snímačov.
R404SBS umožňuje používať telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou (použiteľné snímače sú určené možnosťami vysielača).
Updatovateľný firmvér
Firmvér prijímača možno aktualizovať bezdrôtovo prostredníctvom vysielača.
Súprava prijímača obsahuje: prijímač R404SBS, návod na obsluhu.
Čo je S.BUS2/S.BUS
- S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie servopohonov, regulátorov, prepínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému S portu.BUS prijímača.
- S.BUS2 - sériová zbernica Futaba s obojsmernou komunikáciou umožňujúca (rovnako ako S.BUS) ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.
Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.
Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).
Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
| Modulácia/kódovanie | F-4G 2.4GHz |
| Počet kanálov | 10 |
| Funkcie | Bezpečné pri poruche,Telemetria |
| Napájanie (menovité napätie) | 4.8V,6V,7,2V,7,4V,3,7V,6,6V |
| Dĺžka [mm] | 25,5 |
| Šírka [mm] | 20,7 |
| Výška [mm] | 10.6 |
| Hmotnosť [g] | 5,7 |
| Sériový výstup | S-BUS2 |
Desaťkanálový prijímač Futaba F-4G 2,4 GHz so super rýchlou odozvou a úplnou telemetriou pre RC autá a lode. Je určený na všeobecné použitie v modeloch všetkých kategórií. Port S.BUS2 pre obojsmernú komunikáciu umožňuje pripojenie serv S.BUS2 pre kanály 5-10, telemetrických senzorov Futaba, gyroskopov alebo iných kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.
Prenosový systém F-4G
Futaba F-4G 2,4 GHz je nový prenosový systém s veľmi rýchlou odozvou, ktorý umožňuje prenos telemetrie a až 10 kanálov. Na kanáloch 1-4 je možné (v závislosti od nastavení na vysielači môže každý kanál pracovať v inom režime) vysielať úzkopásmový signál pre servá Futaba SR s opakovacou frekvenciou 833 Hz (pracovný cyklus 1 ms), pre klasické digitálne servá s opakovacou frekvenciou 333 Hz (pracovný cyklus 3 ms) alebo pre analógové servá s opakovacou frekvenciou 66 Hz (pracovný cyklus 15 ms). Kanály 5 až 10 sa prenášajú ako sériový signál pre servá S.BUS2 s opakovacou frekvenciou 66 Hz. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, BEC regulátory napájania v danom rozsahu napätia.
Anténa
Prijímač je vybavený diverzitnými anténami - jednou dlhou externou anténou a jednou zabudovanou anténou v prijímačovej skrini.
Výstupy prijímača, režimy kanálov
Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.
Kanálové výstupy (PWM): R404SBS ponúka 4 klasické kanály PWM.
S.BUS2: Zásuvka S.BUS2 zásuvka umožňuje pripojenie S.BUS2 serv pre kanály 5-10, telemetrických snímačov Futaba, ktorých údaje sa môžu zobrazovať na vysielači, gyroskopov/stabilizačných jednotiek alebo iných zariadení.
Telemetria
R404SBS prenáša do vysielača údaje o napätí napájania prijímača bez potreby pripojenia akýchkoľvek snímačov.
R404SBS umožňuje používať telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou (použiteľné snímače sú určené možnosťami vysielača).
Updatovateľný firmvér
Firmvér prijímača možno aktualizovať bezdrôtovo prostredníctvom vysielača.
Súprava prijímača obsahuje: prijímač R404SBS, návod na obsluhu.
Čo je S.BUS2/S.BUS
- S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie servopohonov, regulátorov, prepínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému S portu.BUS prijímača.
- S.BUS2 - sériová zbernica Futaba s obojsmernou komunikáciou umožňujúca (rovnako ako S.BUS) ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.
Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.
Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).
Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
| Modulácia/kódovanie | F-4G 2.4GHz |
| Počet kanálov | 10 |
| Funkcie | Bezpečné pri poruche,Telemetria |
| Napájanie (menovité napätie) | 4.8V,6V,7,2V,7,4V,3,7V,6,6V |
| Dĺžka [mm] | 25,5 |
| Šírka [mm] | 20,7 |
| Výška [mm] | 10.6 |
| Hmotnosť [g] | 5,7 |
| Sériový výstup | S-BUS2 |
Parametre
