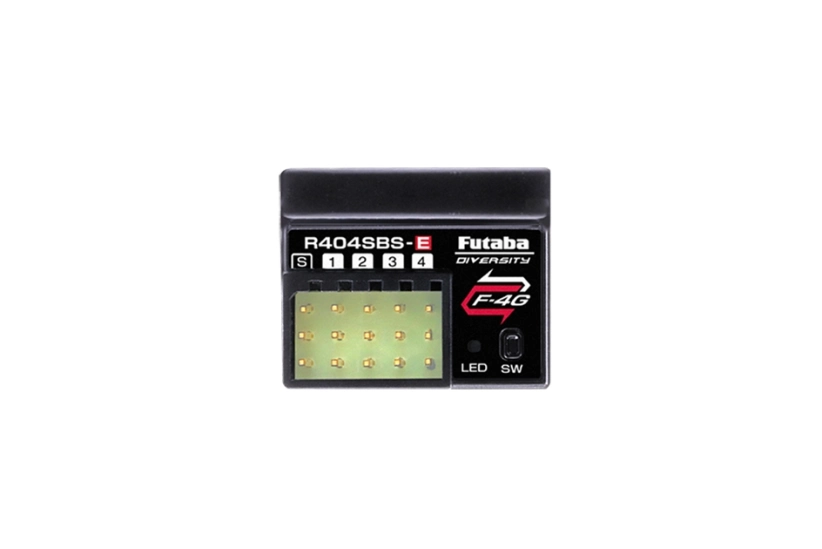

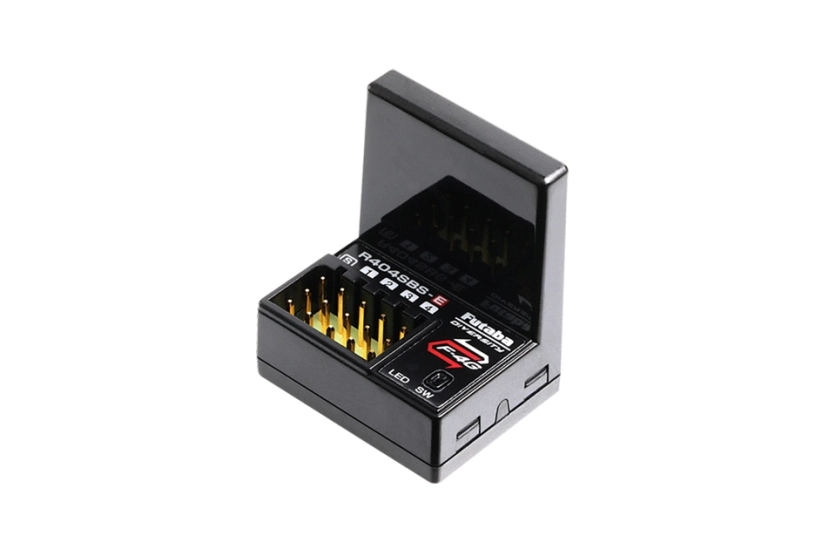

Futaba R404SBS-E

Desaťkanálový prijímač Futaba F-4G 2,4 GHz so super rýchlou odozvou a úplnou telemetriou pre RC autá a lode. Je určený výhradne na použitie v modeloch poháňaných elektromotorom. Port S.BUS2 pre obojsmernú komunikáciu umožňuje pripojenie serv S.BUS2 pre kanály 5-10, telemetrických senzorov Futaba, gyroskopov alebo iných kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Prenosový systém F-4G

Futaba F-4G 2,4 GHz je nový prenosový systém s veľmi rýchlou odozvou, ktorý umožňuje prenos telemetrie a až 10 kanálov. Na kanáloch 1-4 je možné (v závislosti od nastavení na vysielači môže každý kanál pracovať v inom režime) vysielať úzkopásmový signál pre servá Futaba SR s opakovacou frekvenciou 833 Hz (pracovný cyklus 1 ms), pre klasické digitálne servá s opakovacou frekvenciou 333 Hz (pracovný cyklus 3 ms) alebo pre analógové servá s opakovacou frekvenciou 66 Hz (pracovný cyklus 15 ms). Kanály 5 až 10 sa prenášajú ako sériový signál pre servá S.BUS2 s opakovacou frekvenciou 66 Hz. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, BEC regulátory napájania v danom rozsahu napätia.

Anténa

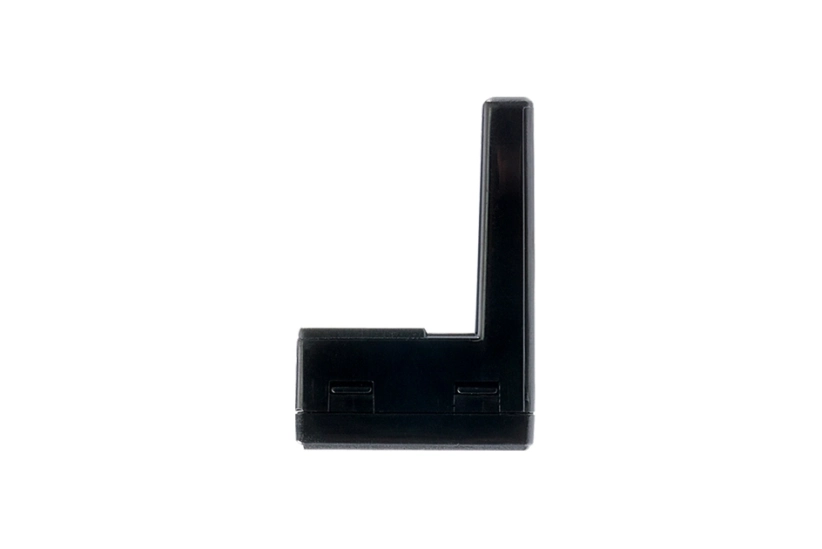

Prijímač je vybavený diverzitnými anténami zabudovanými v prijímacej skrinke (v zadnej časti skrinky v tvare "kresla"). Vzhľadom na obmedzený dosah je určený len pre modely poháňané elektromotorom, nesmie sa používať v modeloch so spalovacím motorom.

Výstupy prijímača, režimy kanálov

Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých možno samozrejme zasunúť aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Módy šírky impulzu (PWM): R404SBS-E ponúka 4 klasické kanály PWM.

S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie serv S.BUS2 pre kanály 5 až 10, telemetrických snímačov Futaba, ktorých údaje možno zobrazovať na vysielači, gyroskopov/stabilizačných jednotiek alebo iných zariadení.

Telemetria

R404SBS-E prenáša údaje o napájacom napätí prijímača do vysielača bez potreby pripojenia akýchkoľvek snímačov.

R404SBS-E umožňuje používať telemetrické snímače Futaba a ďalšie snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou (použiteľné snímače sú určené možnosťami vysielača).

Udataviteľný firmvér

Firmvér prijímača možno aktualizovať bezdrôtovo prostredníctvom vysielača.

Súprava prijímača obsahuje: prijímač R404SBS-E, návod na obsluhu.

Čo je S.BUS2/S.BUS

• S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie servopohonov, regulátorov, prepínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému S portu.BUS prijímača.
• S.BUS2 - sériová zbernica Futaba s obojsmernou komunikáciou umožňujúca (rovnako ako S.BUS) ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
