Futaba R7306SB FASSTest 6k prijímač

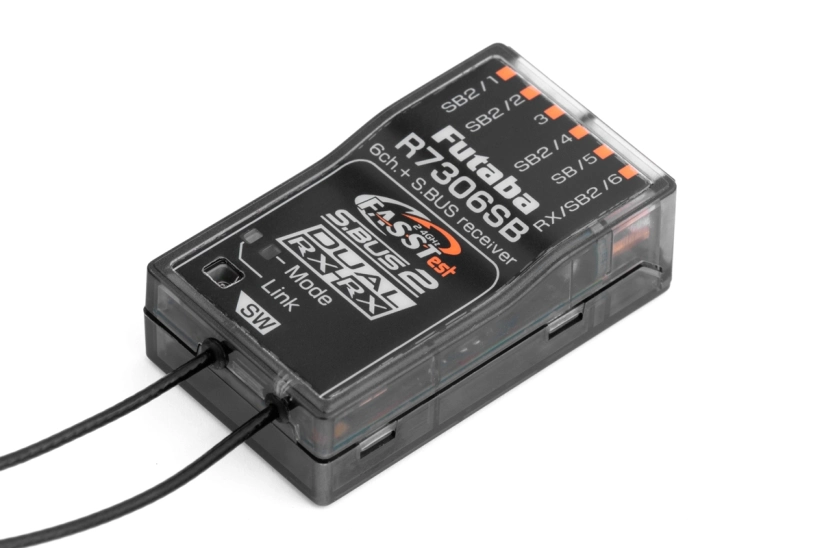

Šesťkanálový telemetrický prijímač Futaba 2,4 GHz s dvojicou diverzitných antén s plným rozsahom. Je určený na všeobecné použitie v modeloch všetkých kategórií; vďaka kompaktným rozmerom, nízkej hmotnosti a konektorom zasunutým v podlhovastej osi je vhodný aj pre modely s tenkým trupom, ako sú F3B, F3J atď. Vďaka voliteľným režimom kanálov a dvojprijímačovej prevádzke dobre poslúži aj v modeloch vyžadujúcich veľký počet kanálov - v takom prípade dvojica R7306SB poskytne až 16 klasických výstupov PWM kanálov alebo 10-12 výstupov PWM, S.BUS sériový výstup a S.BUS2 pre obojsmernú komunikáciu, ktorá umožňuje pripojenie S.BUS2 serv, telemetrických senzorov a ďalších kompatibilných zariadení; kanálové zásuvky 1, 2, 4 a 6 môžu slúžiť aj ako S.BUS2 porty. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Prenosový systém

FASSTest-2,4 GHz batéria s telemetriou pre lietajúce modely.

Pamätajte, že v režime FASSTest 12CH s vysokou opakovacou frekvenciou možno používať len digitálne servá.

Napájanie

3,7-7,4 V  (nominálne napätie), rozsah prevádzkového napätia je 3,5-8,4 V - t.j. napr. 4-6 článkov NiMH, 1-2S LiPo, 2S LiFe a Li-ion akumulátory, BEC regulátory napájania v danom rozsahu napätia.

Anténa

Prijímač je vybavený dvojicou diverzitných antén na maximalizáciu príjmu signálu bez ohľadu na relatívnu polohu modelu a vysielača. Tie by mali byť namontované v modeli so vzájomnou orientáciou 90°. Antény sú vybavené priechodkami zlepšujúcimi smerové charakteristiky antén.

Výstupy prijímača, režimy kanálov

Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Výstupy kanálov (PWM/S.BUS/S.BUS2).BUS výstupy alebo prevádzka s dvoma prijímačmi (vyžaduje použitie vysielača Futaba umožňujúceho prevádzku s dvoma prijímačmi), v ktorom pár R7306SB môže ponúknuť až 12 klasických PWM kanálov alebo 10-12 PWM výstupov a 1-2 S.BUS/S.BUS2 sériové výstupy, prípadne iné kombinácie s ďalšími S.BUS2 vstupnými/výstupnými portami. Výber režimu kanálov sa vykonáva pomocou tlačidla na prijímači v špeciálnom režime nastavenia - v normálnom prevádzkovom režime nie je možné meniť režimy kanálov.

Prevádzka dvoch prijímačov s automatickým zálohovaním

Je možné aktivovať aj režim dvoch prijímačov s automatickým zálohovaním na prijímači, ktorý aktivuje prijímač v prípade straty príjmu signálu jedného z prijímačov (dvojica prijímačov R7306SB alebo jeden prijímač R7306SB a ďalší prijímač FASSTest S.Funkcia je v princípe rovnaká ako pri záložnom systéme FDLS-1, ale bez potreby ďalšieho zariadenia.

Telemetria (len v systéme FASSTest)

R7306SB prenáša údaje o napätí napájania prijímača do vysielača bez potreby pripojenia akýchkoľvek snímačov.

Prijímač R7306SB umožňuje používať všetky telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje:Prijímač R7306SB, návod na obsluhu.

Čo je S.BUS2/S.BUS

• S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
• S.BUS2 - sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (rovnako ako S.BUS) ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
