Gyroskop Futaba GYD560 pre driftovacie autá
Malý dvojrežimový gyroskop (Normal/AVCS) špeciálne navrhnutý pre driftovacie RC autá so servami S.BUS/S.BUS2 a SR/UR. Možnosť diaľkového ovládania zosilnenia a prepínania prevádzkového režimu Normal/AVCS, nastavenie limitu výchylky, zmysel odozvy gyra, voľba typu serv (Digital, SR a UR).
- E-shop> 10 ks–odošlemezítra
Súvisiace produkty
Popis produktu

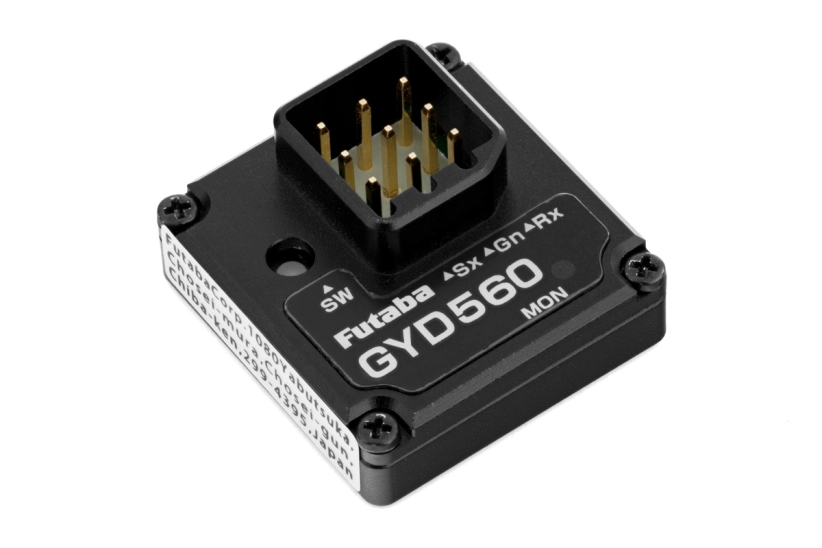

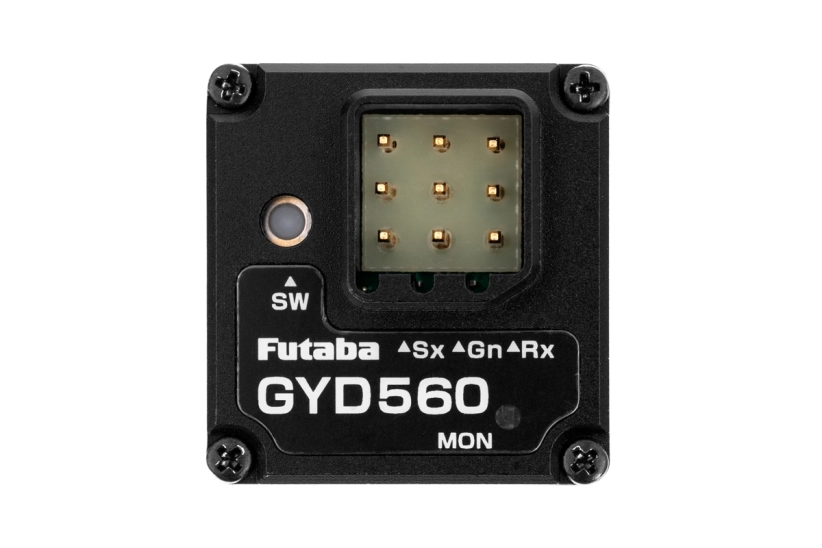

GYD560 je ľahký programovateľný dvojrežimový mikro gyroskop s integrovaným snímačom MEMS špeciálne vyvinutý na ovládanie a stabilizáciu driftovacích modelov automobilov s diaľkovým ovládaním zosilnenia a premieňaním prevádzkových režimov pomocou vysielača. Má možnosť nastaviť množstvo parametrov pomocou tlačidla a LED diódy na girografe alebo priamo v menu kompatibilných vysielačov Futaba (T10PX s najnovšou verziou firmvéru) a je vybavený vstupným portom S.BUS/S.BUS2. Prevádzka gyroskopu je indikovaná LED indikátorom.
Tri prevádzkové režimy (prepínateľné pomocou diaľkového ovládania zosilnenia: signál -110%~0% Normálny režim, -0% gyroskop vypnutý, 0%~+110% režim AVCS)
- Normálny - klasický prevádzkový režim gyroskopu; gyroskop potláča nežiaduce odchýlky len dovtedy, kým sa nezastaví pohyb v stabilizovanej osi. Gyroskop teda potláča nežiaducu odchýlku riadenia, ale nezisťuje, že sa model vracia do pôvodného smeru jazdy.
- AVCS (Heading Hold) - V režime AVCS gyroskop nielenže zastaví nežiaduci pohyb v stabilizovanej osi, ale je schopný vrátiť model do pôvodného smeru jazdy, vďaka čomu je stabilizácia riadenia modelu oveľa účinnejšia.
- Gyro Off - Stabilizácia je vypnutá a model riadite len vy.
Oba režimy stabilizácie môžu mať svoje výhody pri rôznych režimoch jazdy a štýloch pilotovania; vďaka možnosti diaľkového prepínania máte možnosť zvoliť optimálny prevádzkový režim s optimálnou hodnotou zosilnenia individuálne pre každý režim jazdy.
Diaľkové ovládanie zosilnenia
Pomocou jedného kanála RC súpravy na diaľkové ovládanie zosilnenia môžete nastaviť zosilnenie gyroskopu pomocou vysielača. Vďaka tomu môžete mať na vysielači naprogramovanú optimálnu hodnotu zosilnenia pre každý jazdný režim modelu.
Programovateľné parametre (priamo na gyre alebo kompatibilnom vysielači Futaba)
- Typ serva - Normálny digitálny a režim SR alebo UR (len s kompatibilnými servami Futaba a RC súpravami)
- Senzor odozvy gyra - Určuje zmysel odozvy gyra.
- Neutral - Nastavuje neutrálnu polohu serva riadenia.
- Steering Deflection Limit - Umožňuje nastaviť maximálny limit výchylky serva riadenia nezávisle vpravo a vľavo. Tým sa zabezpečí, že servo a mechanizmus riadenia neprekročí mechanické limity možného rozsahu pohybu.
- Nastavenie na predvolené nastavenia
Pripojenie k prijímaču
Giroskop je možné pripojiť k bežnému prijímaču s výstupmi PWM kanálov pre jednotlivé servá (riadiaci kanál + kanál pre riadenie zosilnenia) alebo k prijímaču S.BUS/S.BUS2 sériového výstupu prijímača - v tomto prípade je potrebný iba jeden kábel.
Kompatibilné servá
Gyro môže pracovať výlučne s digitálnymi servami (pre napájanie 4,8 V a napr. do 8,4 V). Pri použití kompatibilného vysielača (Futaba T10PX) a prijímača (Futaba R404SBS/R404SBS-E) umožňuje používať digitálne servá Futaba v režime UR s extrémne rýchlou odozvou.

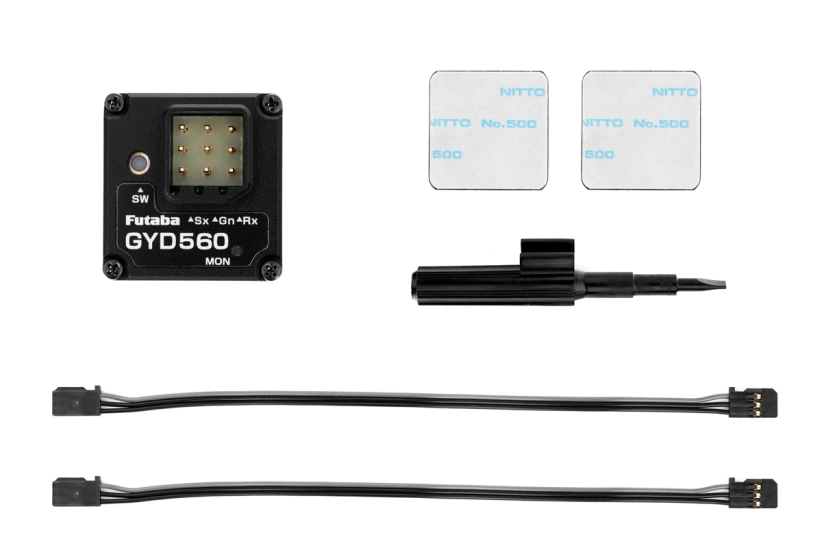

Súprava gyra obsahuje: gyro GYD560, obojstrannú penovú pásku na montáž gyra, prepojovacie káble, miniatúrny skrutkovač, návod na použitie.
| Napájanie [V] | 3,5 - 8,4 |
| Spotreba bez serv [mA] | 30 |
| Dĺžka [mm] | 21.7 |
| Šírka [mm] | 20,7 |
| Výška [mm] | 10,6 |
| Hmotnosť [g] | 5,4 |
GYD560 je ľahký programovateľný dvojrežimový mikro gyroskop s integrovaným snímačom MEMS špeciálne vyvinutý na ovládanie a stabilizáciu driftovacích modelov automobilov s diaľkovým ovládaním zosilnenia a premieňaním prevádzkových režimov pomocou vysielača. Má možnosť nastaviť množstvo parametrov pomocou tlačidla a LED diódy na girografe alebo priamo v menu kompatibilných vysielačov Futaba (T10PX s najnovšou verziou firmvéru) a je vybavený vstupným portom S.BUS/S.BUS2. Prevádzka gyroskopu je indikovaná LED indikátorom.
Tri prevádzkové režimy (prepínateľné pomocou diaľkového ovládania zosilnenia: signál -110%~0% Normálny režim, -0% gyroskop vypnutý, 0%~+110% režim AVCS)
- Normálny - klasický prevádzkový režim gyroskopu; gyroskop potláča nežiaduce odchýlky len dovtedy, kým sa nezastaví pohyb v stabilizovanej osi. Gyroskop teda potláča nežiaducu odchýlku riadenia, ale nezisťuje, že sa model vracia do pôvodného smeru jazdy.
- AVCS (Heading Hold) - V režime AVCS gyroskop nielenže zastaví nežiaduci pohyb v stabilizovanej osi, ale je schopný vrátiť model do pôvodného smeru jazdy, vďaka čomu je stabilizácia riadenia modelu oveľa účinnejšia.
- Gyro Off - Stabilizácia je vypnutá a model riadite len vy.
Oba režimy stabilizácie môžu mať svoje výhody pri rôznych režimoch jazdy a štýloch pilotovania; vďaka možnosti diaľkového prepínania máte možnosť zvoliť optimálny prevádzkový režim s optimálnou hodnotou zosilnenia individuálne pre každý režim jazdy.
Diaľkové ovládanie zosilnenia
Pomocou jedného kanála RC súpravy na diaľkové ovládanie zosilnenia môžete nastaviť zosilnenie gyroskopu pomocou vysielača. Vďaka tomu môžete mať na vysielači naprogramovanú optimálnu hodnotu zosilnenia pre každý jazdný režim modelu.
Programovateľné parametre (priamo na gyre alebo kompatibilnom vysielači Futaba)
- Typ serva - Normálny digitálny a režim SR alebo UR (len s kompatibilnými servami Futaba a RC súpravami)
- Senzor odozvy gyra - Určuje zmysel odozvy gyra.
- Neutral - Nastavuje neutrálnu polohu serva riadenia.
- Steering Deflection Limit - Umožňuje nastaviť maximálny limit výchylky serva riadenia nezávisle vpravo a vľavo. Tým sa zabezpečí, že servo a mechanizmus riadenia neprekročí mechanické limity možného rozsahu pohybu.
- Nastavenie na predvolené nastavenia
Pripojenie k prijímaču
Giroskop je možné pripojiť k bežnému prijímaču s výstupmi PWM kanálov pre jednotlivé servá (riadiaci kanál + kanál pre riadenie zosilnenia) alebo k prijímaču S.BUS/S.BUS2 sériového výstupu prijímača - v tomto prípade je potrebný iba jeden kábel.
Kompatibilné servá
Gyro môže pracovať výlučne s digitálnymi servami (pre napájanie 4,8 V a napr. do 8,4 V). Pri použití kompatibilného vysielača (Futaba T10PX) a prijímača (Futaba R404SBS/R404SBS-E) umožňuje používať digitálne servá Futaba v režime UR s extrémne rýchlou odozvou.
Súprava gyra obsahuje: gyro GYD560, obojstrannú penovú pásku na montáž gyra, prepojovacie káble, miniatúrny skrutkovač, návod na použitie.
| Napájanie [V] | 3,5 - 8,4 |
| Spotreba bez serv [mA] | 30 |
| Dĺžka [mm] | 21.7 |
| Šírka [mm] | 20,7 |
| Výška [mm] | 10,6 |
| Hmotnosť [g] | 5,4 |
