Hradný motor 1406 4600ot/V so senzorom, reg. Sidewinder 4

Charakteristika

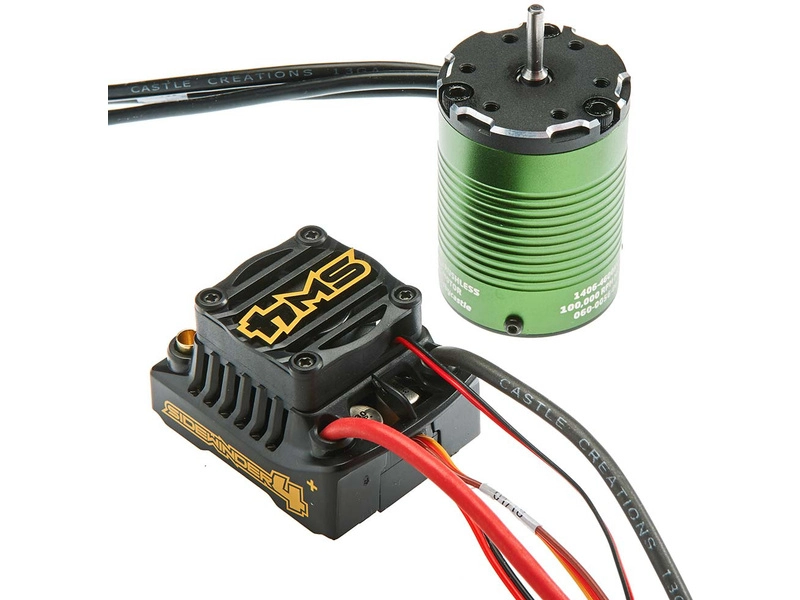

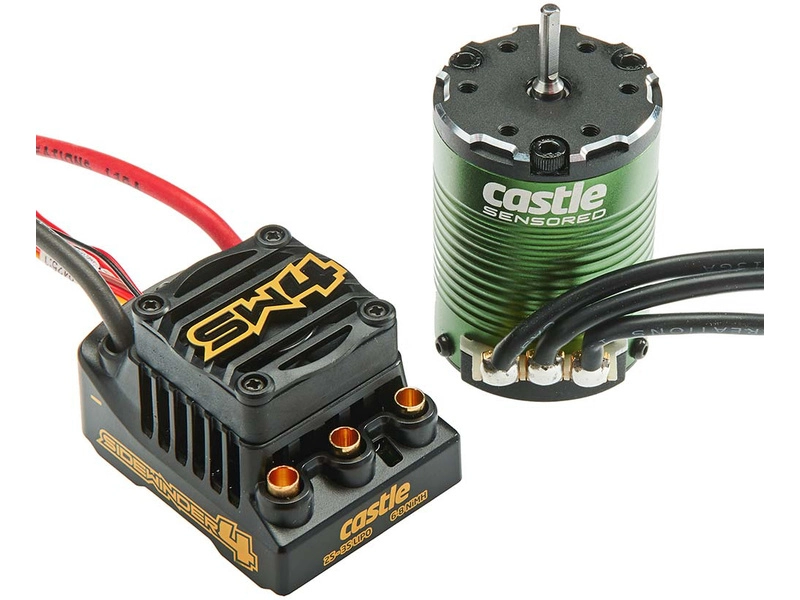

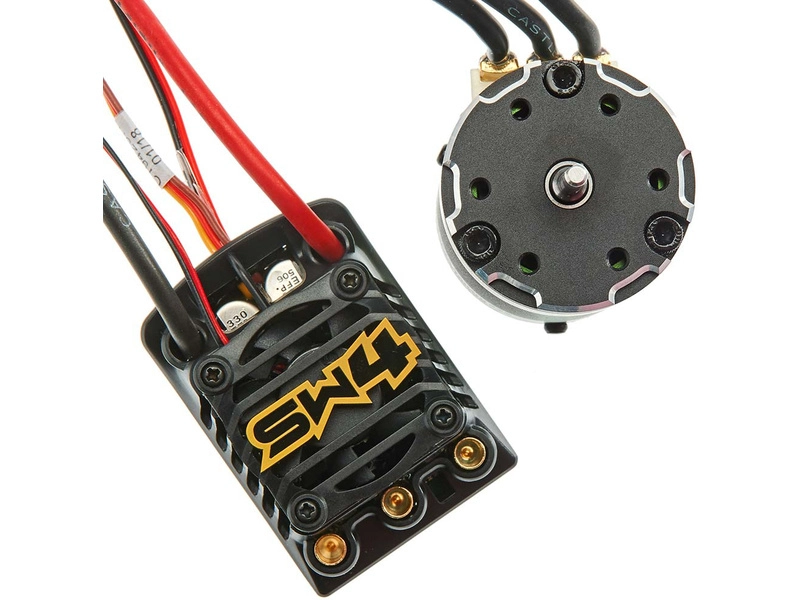

Senzorový motor Castle 1406 4600 otáčok za minútu s riadiacou jednotkou Castle Sidewinder 4 Cryo-Drive. Súprava je určená pre RC modely áut v mierke 1:10 s pohonom 2WD, napríklad Traxxas Bandit, Traxxas Rustler atď.

Obsah balenia

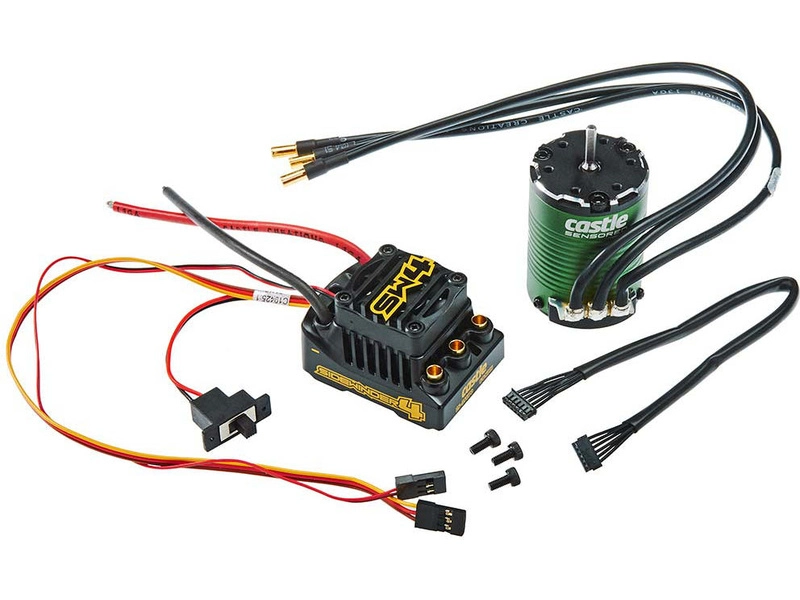

Balenie obsahuje striedavý senzorový motor Castle Creations 1406 4600 otáčok za minútu, regulátor Castle Creations Sidewinder 4 s technológiou Cryo-Drive, skrutky na montáž motora M3x6 mm s hlavou valca, senzorový kábel k motoru dĺžky 20 cm, návod na použitie v anglickom, českom a slovenskom jazyku.

Charakteristika

Striedavý senzorový motor Castle Creations 1406 4600 ot/min/V pre 4-pólové RC modely áut 1:10 2WD patrí do najnovšieho radu motorov od Castle Creations. Otáčky 4600 ot/min/V, napájanie 2 až 3 LiPo, vysoká účinnosť, senzorová konštrukcia.

Doporučené použitie motora v spojení s regulátorom Sidewinder 4.

• Lahké RC autá Buggy s pohonom 2WD: Traxxas Bandit, Losi 22, Losi XXX, Asocited B4 a podobne. Napájanie 2 až 3 články LiPo, 6 až 8 článkov NiMH
.
• Lahké RC Truggy autá s 2WD: Traxxas Rustler, Losi 22, Losi XXX T, Asocited T4. Napájanie 2 až 3 články LiPo, 6 až 8 článkov NiMH

AC Motor Design 1406

Castle predstavuje úplne nový rad senzorových motorov. Výhodou je najmä vysoká účinnosť a pri použití senzorového regulátora jemný vstup z nulových otáčok. Senzorové motory možno preto odporučiť aj pre pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou 0,2 mm. Vinutie statora je impregnované proti vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Kolíky vinutia pozostávajú z pevných pásikov, na ktoré môžete pripájať kolíky v optimálnom smere - v závislosti od modelu.

Motor (otočná vnútorná časť motora) je vyrobený z hriadeľa z tvrdenej ocele, v ktorom sú nalepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa ďalšia sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

Hliníkové čelá obsahujú kvalitné guľôčkové ložiská a na zadnom čele sú pripevnené Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Kľúčové vlastnosti bezkartáčových motorov Castle 1406

• Motory Castle 1406 sú rozmerovo zhodné s jednosmernými motormi série 540
.
• Vďaka absencii komutátora je životnosť bezkartáčového motora daná len ložiskami, ktoré sa dajú vymeniť
• Konštrukcia so snímačom, integrovaný snímač teploty
• Impregnované vinutie odolné proti vlhkosti, snímače sú zaliate v špeciálnej zalievaciej hmote
• Extrémne tenké statorové plochy pre vysokú účinnosť
• Veľké spájkovacie podložky na jednoduché spájkovanie
• Rotor je obalený kevlarovou tkaninou

Regulátor Sidewinder 4

Regulátor Sidewinder 4 od spoločnosti Castle Creation je vybavený revolučnou technológiou Cryo-Drive. Vyznačuje sa vodotesnou konštrukciou, bezsenzorovým dizajnom pre maximálne jednoduché ovládanie a samozrejme širokými možnosťami nastavenia, ako je to u produktov Castle Creations bežné.

Technológia Cryo-Drive

Najvyššie straty vznikajú pri zapínaní a vypínaní výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový softvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Ďalšou novinkou je optimalizácia tvaru chladiča. Pomocou programov na simuláciu prúdenia vzduchu vytvorili vývojári v spoločnosti Castle Creations úplne nový rebrovaný var, ktorý veľmi účinne odovzdáva teplo prúdiacemu vzduchu. Vďaka tomu sa im podarilo zmenšiť veľkosť celého regulátora a použiť štandardný 30 mm chladič. Regulátor Sidewinder 4 je veľkosťou veľmi podobný populárnej sérii regulátorov Castle Sidewinder 3.

Kľúčové vlastnosti ovládača Sidewinder 4

• Napájanie 2 až 3 článkami LiPo alebo 6 až 8 článkami NiMH.
• Kompatibilný so striedavými a jednosmernými motormi.
• Vodotesná konštrukcia a ventilátor 30x30 mm odolný proti striekajúcej vode.
• Lineárne napájanie BEC 5 V / 2 A.
• Slúchateľná indikácia chýb.
• Pokročilé nastavenie brzdového odporu vhodné pre pásové vozidlá.
• Veľmi plynulá bezsenzorová prevádzka.
• Podpora bežného programovania vysielača. Takto možno naprogramovať 6 základných parametrov.

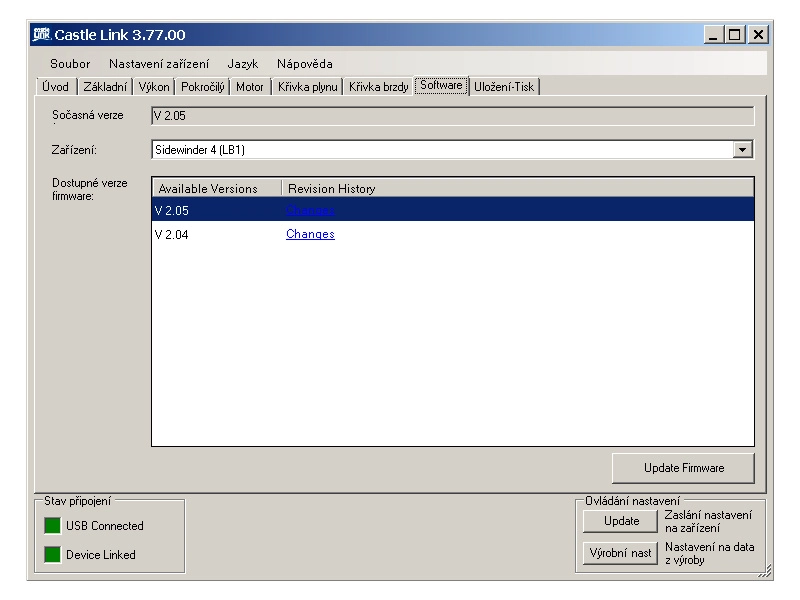

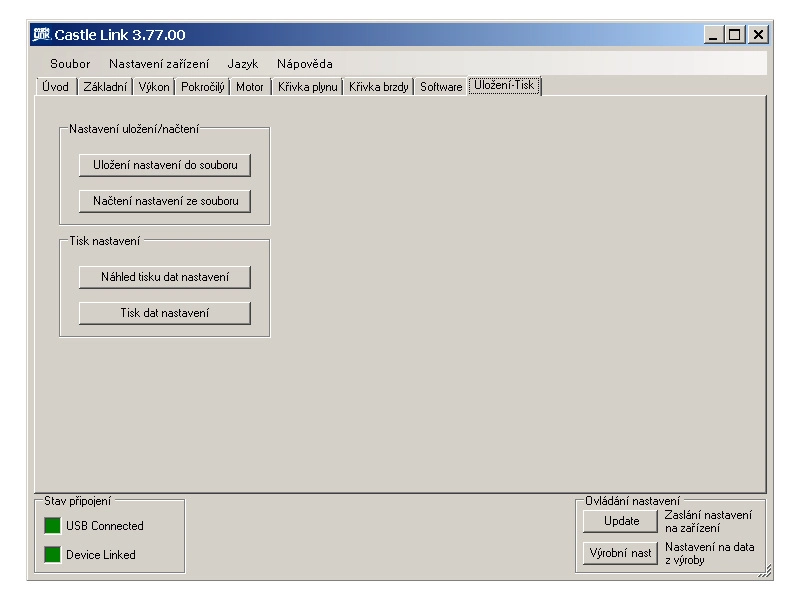

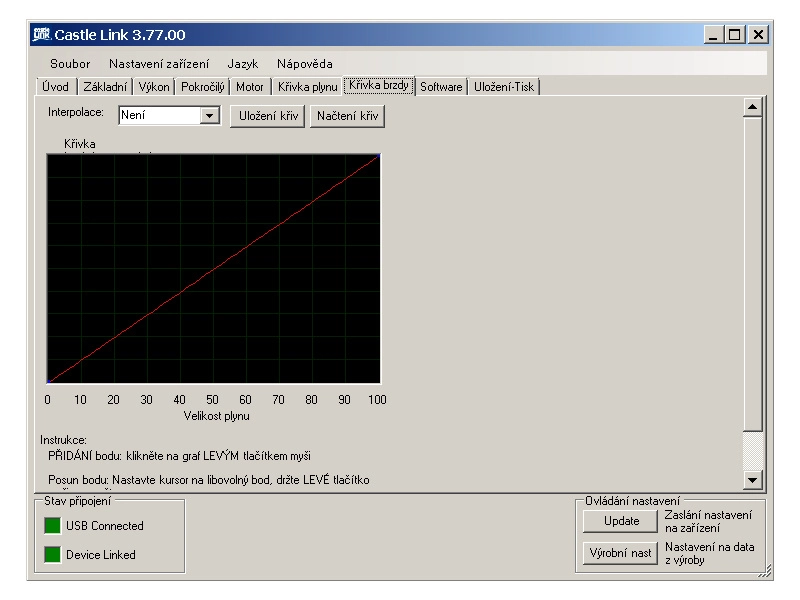

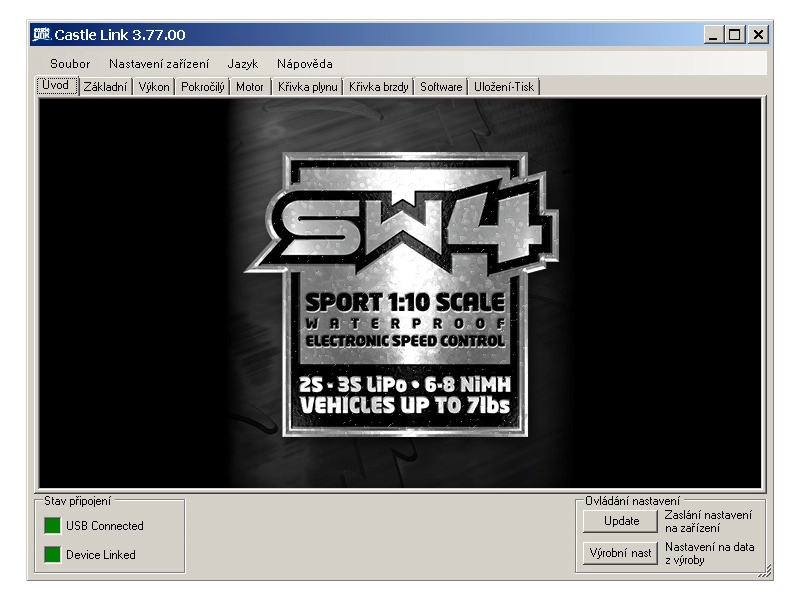

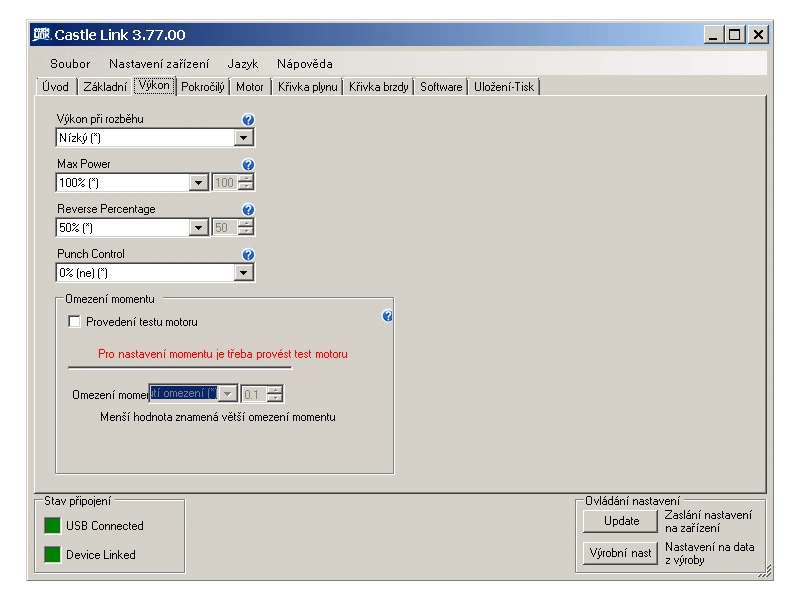

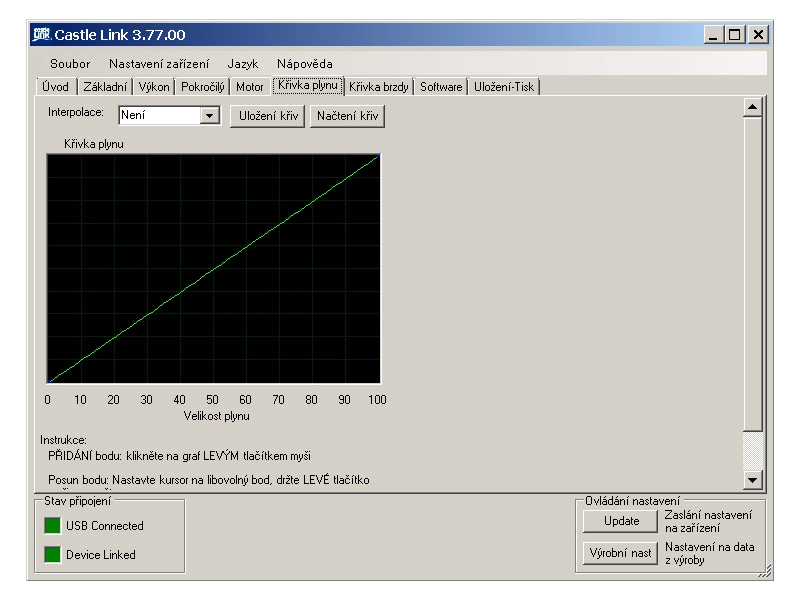

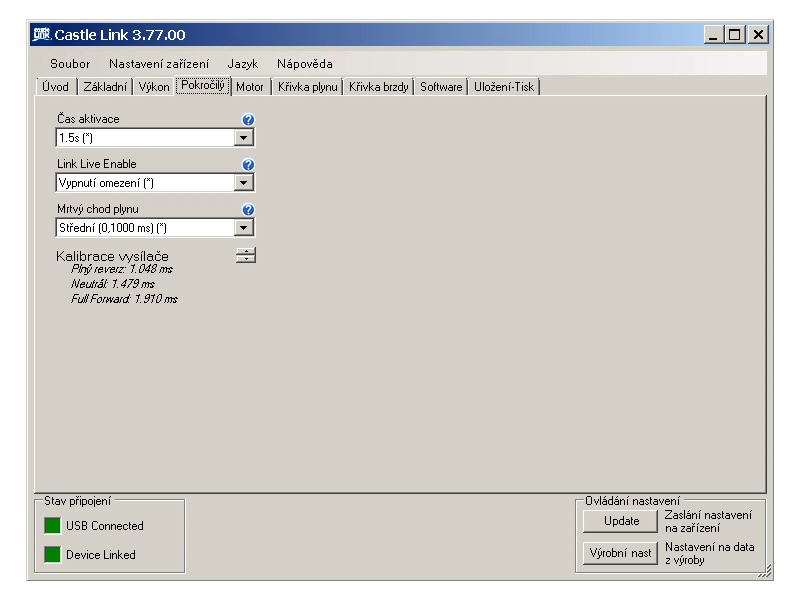

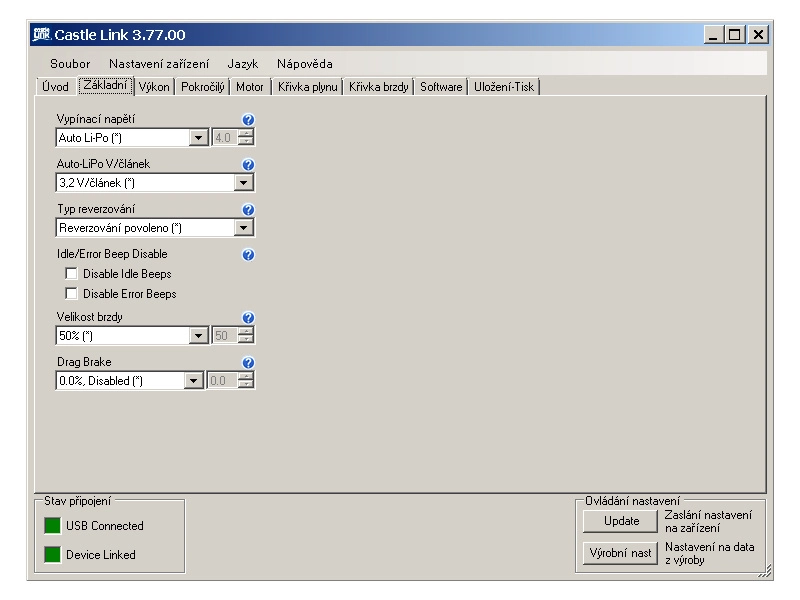

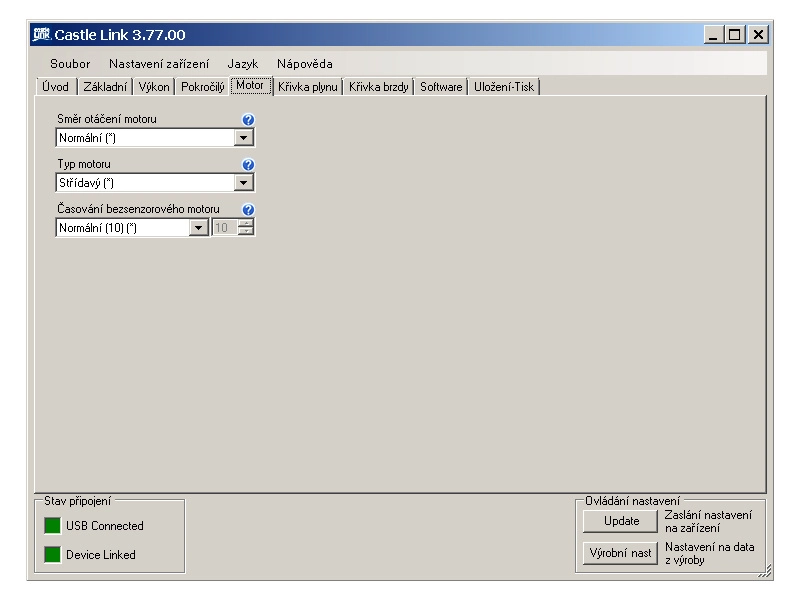

• Pokročilé nastavenie pomocou programovacej karty, USB programátora alebo Bluetooth programátora a aplikácie Castle Link (programátory sa predávajú samostatne).
• Podporuje telemetriu Spektrum X-Bus a Futaba S.BUS2 (je potrebné dokúpiť adaptéry telemetrie X-Bus Link a S.BUS2 Link)
.
