Charakteristika

Výkonný regulátor otáčok Castle Cobra 10 so striedavým senzorovým motorom 1415 2400 ot/min/V, pre RC modely áut v mierke 1:10 do 3 kg. Napájanie 2-4S LiPo, BEC 5-8V (8A). Vodotesné prevedenie, prídavný vstup pre zmeny počas pretekov, záznam nameraných údajov. Technológia CRYO-DRIVE.

Obsah balenia

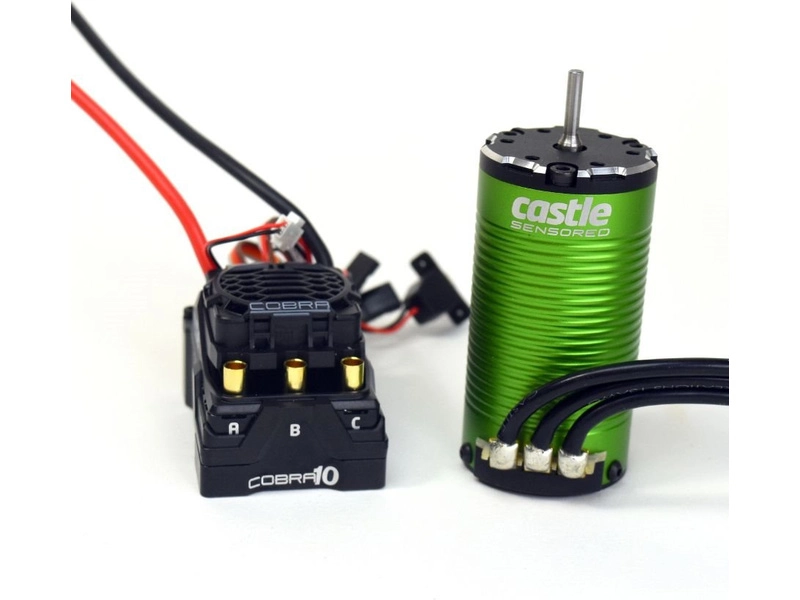

Balenie obsahuje striedavý senzorický motor 1415 2400kv, regulátor Cobra 10, USB adaptér Castle Link V4, senzorický kábel 250mm, samolepky, CZ a EN návod.

Charakteristika

Výkonný regulátor otáčok Castle Cobra 10 so striedavým senzorovým motorom 1415 2400 kV/min, pre RC modely áut v mierke 1:10 s hmotnosťou do 3 kg (ideálne pre modely SCT 2WD/4WD a Rock racer na 3-4S LiPo). Získate úžasný krútiaci moment a rýchlosť. Napájanie tohto komba je 2-4S LiPo, nastaviteľný BEC 5-8V (max. zaťaženie 8A). Regulátor je od základu prepracovaný a kombinuje špičkovú elektroniku s množstvom softvérových vylepšení. Revolučná technológia CRYO-DRIVE zvyšuje účinnosť a znižuje teplotu elektroniky. Novú éru presnosti a výkonu prináša dvojjadrový 32-bitový mikrokontrolér. K riadiacej jednotke je možné pripojiť jednosmerný motor, striedavý motor a striedavý motor so senzorom.

Riadič je ideálnou voľbou pre tých, ktorí chcú mať vo svojom modeli senzorický motor na striedavý prúd. Vďaka senzorovému striedavému motoru a najmodernejšej elektronike regulátora získate vysoký výkon, zrýchlenie a plynulú prevádzku aj pri nízkych otáčkach. Pre najnáročnejších používateľov bola vytvorená úplne nová konštrukcia regulátora.

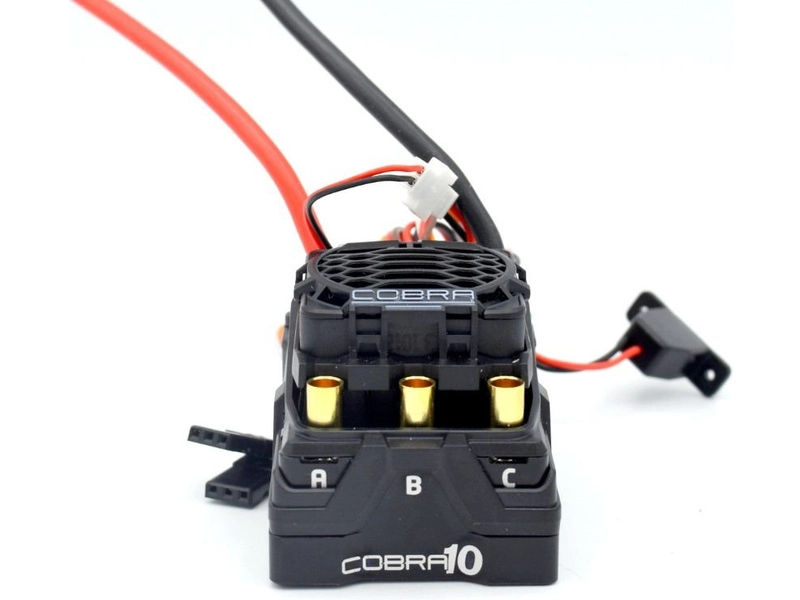

Dizajn

Elektronika regulátora je umiestnená v robustnom hliníkovom tele, opracovanom CNC a zaliatom vo vodotesnom epoxidovom obale. Tento systém minimalizuje riziko vniknutia vody do elektroniky a podporuje účinný prenos tepla. Upravené eliptické rebrovanie chladiča maximalizuje prúdenie vzduchu z riadeného 30 mm ventilátora. Regulátor je tiež vybavený pozlátenými konektormi na pripojenie motora, indikáciou LED a spínačom s gumovou krytkou (na zabránenie vniknutiu nečistôt). Vstupné káble napájania sú pocínované, záleží len na vás, ktorý konektor máte vo svojom modeli.

Technológia pohonu Kryo-Drive

CRYO-DRIVE™ je patentovaná prelomová technológia spoločnosti Castle, ktorá integruje jedinečný softvér a špecializovaný hardvér na zníženie tepla a zvýšenie výkonu. K najväčším stratám dochádza počas zapínania a vypínania výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový softvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Technológia SmartSense

Režim SmartSense™ využíva na spúšťanie motora snímače, ktoré zabezpečujú plynulý rozbeh, vynikajúci krútiaci moment a ovládateľnosť pri nízkych otáčkach. Hneď ako sa motor roztočí, plynulo prejde do efektívneho režimu bez snímačov. Model tak získava vyšší výkon namiesto plytvania rozptýleným teplom a energiou.

Nastavenia za chodu

Zapojením kábla AUX do dostupného kanála v prijímači môžete počas jazdy ovládať jednu z vybraných funkcií. Konkrétna funkcia musí byť zvolená prostredníctvom nastavení programu Castle Link. Priraditeľné funkcie sú:

• Obmedzenie výkonu plynu - môžete obmedziť maximálny výkon motora. Ideálne v prípade, že RC auto riadia deti alebo menej skúsení vodiči.
• Obmedzenie výkonu spiatočky - môžete obmedziť maximálny výkon spiatočky.
• Obmedzenie výkonu bŕzd - pomocou vysielača môžete obmedziť maximálny výkon bŕzd - ideálne na preteky s pásovými vozidlami
.
• Brzdný výkon v neutráli - pomocou vysielača môžete obmedziť brzdný výkon v neutráli - ideálne pre preteky s Crawlermi
• Zapnutie/vypnutie spätného chodu
• Omedzenie maximálneho krútiaceho momentu motora - ak potrebujete zabrániť preklzu kolies, môžete kedykoľvek počas pretekov znížiť maximálny krútiaci moment poskytovaný motorom. Získajte výhodu pred svojimi súpermi!
• Režim Rock Race / Crawler

Možnosti programovania

Ovládač je možné nastaviť prostredníctvom vysielača (základné nastavenia) alebo prostredníctvom USB adaptéra Castle Link V4, ktorý je súčasťou tohto ovládača

Prostredníctvom vysielača možno nastaviť len základné parametre. Úplné nastavenia možno vykonať prostredníctvom USB adaptéra Castle Link. Pred pripojením adaptéra Castle Link USB je potrebné odpojiť konektor AUX.

Záznam jazdy a audio signalizácia

Riadiaca jednotka umožňuje zaznamenávať namerané údaje. Po pretekoch alebo počas skúšobných jázd si môžete tieto údaje zobraziť prostredníctvom aplikácie Castle Link (predáva sa samostatne, pozri možnosti programovania) na počítači a vyhodnotiť ich. Riadiaca jednotka podporuje aj zvukovú signalizáciu. Vďaka zvukovým signálom môžete ľahko zistiť, čo sa s regulátorom deje.

Nové funkcie ovládača

• 32-bitový procesor pre plynulejšie ovládanie a lepší čas odozvy
• Vylepšené zaznamenávanie údajov zahŕňa
  • Dvojnásobnú maximálnu rýchlosť vzorkovania oproti predchádzajúcim generáciám
  • 8x dlhší čas záznamu údajov ako staršie generácie
  • Dátový bod časovania elektromotora
  • Dátový bod pre zrýchlenie prostredníctvom akcelerometra
  • Funkcia opakovania zabraňuje prerušeniu záznamu dátového protokolu
  • Možnosť stiahnutia údajov pre konkrétne relácie
• Funkcia podržania kopca
  • Zabezpečuje neuveriteľne silnú brzdu s brzdným odporom pre expedičnú a plazivú jazdu
  • Minimalizuje pohyb motora pri zastavení na svahu
• Dalšie funkcie zahŕňajú
  • Zlepšená nastaviteľnosť bŕzd
  • Oddelená brzdová a spätná krivka
  • Vysoko nastaviteľný integrovaný BEC (5,0 V - 8,0 V nastaviteľný v krokoch po 0,1 V)
• Prístup k bezplatným možnostiam nastavenia a aktualizáciám firmvéru pomocou USB programátora Castle Link V4. Teraz s konektorom USB-C! (Vyžaduje systém Windows 10 alebo vyšší)
• Montážne otvory umiestnené v spodnej časti hliníkového tela

Vlastnosti ovládača

• Napájanie 2S-6S LiPo (max. 25,2 V)
• Podporované motory: striedavý bez senzora a bez senzora, jednosmerný
• Výkonný integrovaný BEC 5 V - 8,0 V (8 A špičkovo), 5,5 V z výroby
• Technológia CRYO-DRIVE™
• Robustné hliníkové telo
• Premiový chladič
• Riadený 30 mm ventilátor
• Vodotesná konštrukcia
• Možnosť zaznamenávania údajov
• Nastavenie za chodu - nastavenie za chodu prostredníctvom AUX
• Zvukové upozornenia pre jednoduchú diagnostiku
• Nastavenie prostredníctvom vysielača
• Nastavenie a aktualizácie cez Castle Link USB V4
• Konektory motora: 4 mm trubice

Konštrukcia bezkartáčového motora Castle

Výhodou bezkartáčových motorov Castle je najmä vysoká účinnosť a pri použití senzorového regulátora plynulá prevádzka od nulových otáčok.Senzorové motory možno preto odporučiť pre rýchlo a pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou. Vinutie statora je impregnované proti pôsobeniu vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Vývody vinutia sú vyrobené z pevných pásov.

Motor (otáčavá vnútorná časť motora) je vyrobený z kaleného oceľového hriadeľa, v ktorom sú vlepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa prídavná sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

V hliníkových plochách sú kvalitné guľôčkové ložiská a v zadnej ploche sú namontované Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Vlastnosti motora

• Napájanie 3-4S LiPo
• RPM 2400kv (max. 750 000 ot./min)
• Tvrdený hriadeľ 3,17 mm, dĺžka 15 mm
• Konektory 4 mm (pin)
• Rozmery ø36 x 70 mm
• Hmotnosť 318 g
• Montážne otvory M3 @ 25 mm
