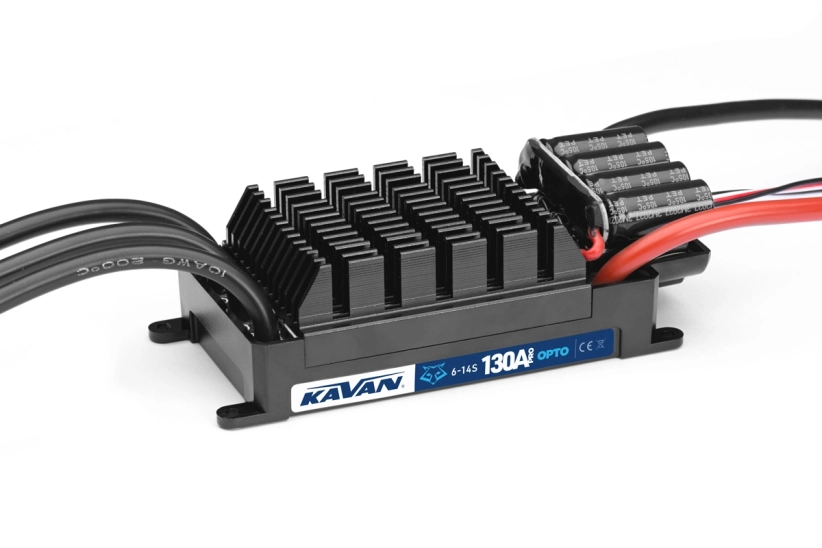

Programovateľný mikroprocesorový regulátor pre striedavé motory bez kefiek a snímačov ("brushless, sensorless") pre rekreačné a športové modely lietadiel s napájaním z LiPo/Li-ion/LiFe akumulátorov. Využíva pokročilú optimalizovanú technológiu riadenia, ktorá výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa. Konštrukcia regulátora zohľadňuje vysokú dlhodobú zaťažiteľnosť a odolnosť, ktorá sa vyžaduje v obrovských modeloch pri napájaní z batérií s vysokým počtom článkov. Výkonová časť regulátora je galvanicky oddelená od riadiacej elektroniky, aby sa zabezpečila vysoká odolnosť voči rušeniu pri vysokých prevádzkových prúdoch a vysokých napájacích napätiach. Regulátor nie je vybavený stabilizátorom napájania prijímača a servopohonov. Na jednoduché nastavenie regulátora slúži špeciálna programovacia karta FOXY G2 LED, ktorá sa dodáva samostatne.
POPIS A FUNKCIE REGULÁTORA
- Vybavený je výkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; regulátor je kompatibilný s väčšinou bezkartáčových motorov.
- Vhodný pre prevažnú väčšinu leteckých bezkartáčových motorov s napájaním z 6-14S LiPo/Li-ion/LiFe akumulátorov.
- Špeciálny stabilizátor napájania mikroprocesora pre vysokú odolnosť voči rušeniu a zníženie rizika straty kontroly.
- Optimalizovaná technológia riadenia výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, čím sa znižuje teplota regulátora.
- Galvanicky oddelená výkonová časť pomocou optoelektronického prvku.
- Režimy normálneho/mäkkého/veľmi mäkkého štartu sú vhodné pre bežné vrtuľové lietadlá a modely s dúchadlami.
- Jednoduché programovanie a nastavovanie pomocou vysielača alebo programovacej karty KAVAN PRO LED.
- Špeciálny programovací kábel na pripojenie regulátora k LED programovacej karte umožňuje používateľovi programovať regulátor kedykoľvek a kdekoľvek (podrobnosti nájdete v príručke k programovacej karte KAVAN PRO LED).
- Rozsah ochranných funkcií: ochrana pri spustení, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri abnormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžuje životnosť regulátora.
- Kalibrácia rozsahu škrtiacej klapky pre dokonalé prispôsobenie sa riadiacemu signálu z vašej RC súpravy.
PROGRAMOVATEĽNÉ FUNKCIE
- Typ brzdy: vypnutá brzda, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálna brzda (ovládaná ovládaním plynu: 0-20 % výchylky ovládača plynu zodpovedá 100-0 % brzdy, 20-100 % výchylky ovládača zodpovedá 0-100 % plynu).
- Intenzita brzdenia: Intenzita brzdenia je nastaviteľná od úrovne 1 do úrovne 7 pre režim "Normálne brzdenie".
- Metóda vypnutia motora: Mäkké vypnutie: regulátor postupne zníži výkon na 50 % plného výkonu do 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor sa okamžite vypne.
- Počet LiPo článkov: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojenej batérie podľa pravidla "3,7 V na článok".
- Pevnostná ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť v rozsahu 2,8-3,8 V/článok; ochranu možno tiež úplne vypnúť.
- Spustenie: Normálne spustenie (okamžité spustenie), Mäkké spustenie (s pomalým spustením pre motory s veľkými vrtuľami, prevodovkou alebo menšími dúchadlami), Veľmi mäkké spustenie (s veľmi pomalým spustením pre motory s veľkými vrtuľami, prevodovkou alebo dúchadlami od 90 mm).
- Timing: Nastaviteľný v rozsahu 0-30°.
- Smysel otáčania: V pravom/ľavom smere hodinových ručičiek.
- Ochrana voľnobehu: Túto funkciu je možné zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.
Ochranné funkcie regulátora
- Ochrana pred rozbehom: Regulátor meria otáčky motora počas štartovania. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávne naštartovanie. Ak je v tomto čase rýchlosť plynu na menej ako 15 %, regulátor sa automaticky pokúsi o opätovné naštartovanie motora; ak je rýchlosť plynu na viac ako 15 %, na opätovné naštartovanie motora musíte potiahnuť ovládač plynu úplne nadol.
- Regulátor tepelnej ochrany: Motor sa "zastaví", ak teplota regulátora prekročí 110 °C, čo znamená, že bola aktivovaná tepelná ochrana. Ak v tomto okamihu stiahnete ovládač plynu späť pod 60 %, "zaseknutie" zmizne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Ak posuniete škrtiacu klapku nad 60 %, "zadrhávanie" sa opäť objaví. Teplota regulátora počas zapínania nesmie prekročiť 70 °C, inak sa motor nedá naštartovať.
- Ochrana v prípade straty signálu plynu: Regulátor okamžite vypne motor, ak signál chýba 0,25 s, aby sa zabránilo ešte väčším škodám a rizikám vyplývajúcim z rýchlo sa otáčajúceho rotora alebo vrtule. Hneď ako sa objaví normálny signál, regulátor obnoví normálnu prevádzku.
- Ochrana proti preťaženiu: Regulátor vypne motor alebo ho automaticky reštartuje, keď jeho zaťaženie náhle stúpne na veľmi vysokú hodnotu.
- Ochrana proti nadprúdu: Regulátor okamžite vypne motor, ak špičkový odber prúdu prekročí maximálnu povolenú hodnotu; potom obnoví normálnu prevádzku. Ak aj potom špičkový odber prúdu prekročí maximálnu povolenú hodnotu, motor sa úplne vypne.
Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacej karty KAVAN PRO LED.
| Použitie | Lietadlo,vrtuľník |
Typ | Intermitentný | Trvalý prúd [A] | 130 | Max. špičkový prúd [A] | 160 | | Články LiXX | 6 - 14 |
Dĺžka [mm] | 110 | Šírka [mm] | 50 | Výška [mm] | 33 | Hmotnosť [g] | 221 | | Regulácia | Jednosmerná |
Brzda | Ano | Senzorový vstup | Nie | Programovateľný | Ano |
