Profi servotester
Multifunkčný servotester na testovanie činnosti servopohonov (nastaviteľný signál v rozsahu 0,5 - 2,5 ms) manuálne alebo automaticky, meranie rýchlosti, šírky pásma necitlivých servopohonov, meranie šírky impulzu signálu servopohonu s dvojriadkovým LCD displejom. Napájanie 7,4 - 12 V, stabilizovaný výstup pre 5 V napájanie testovaného serva.
- E-shop2 ks–odošlemednes
Súvisiace produkty
Popis produktu

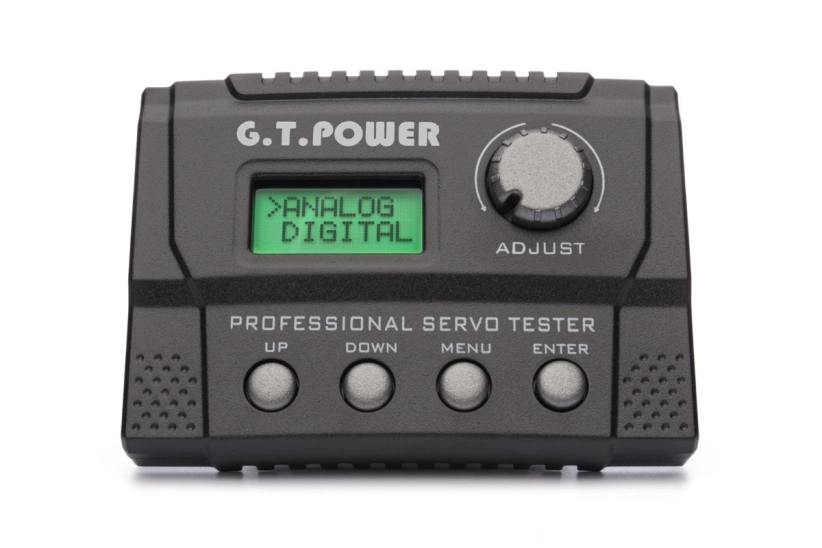

Profi servotester možno použiť na testovanie digitálnych a analógových servopohonov a meranie šírky riadiacich impulzov. Generuje riadiaci signál s impulzmi s logickou úrovňou "1" 5,0 V s frekvenciou opakovania 50 Hz (pre analógové servá) alebo 100 Hz (pre digitálne servá). Na ovládanie prístroja sa používajú štyri tlačidlá a otočný ovládač; ponuky programov a namerané hodnoty sa zobrazujú na dvojriadkovom LCD displeji. Servotester Profi má sedem základných prevádzkových režimov:
- Ručné nastavenie polohy servopohonu pomocou otočného gombíka (základný rozsah 1 000-2 000 µs/rozšírený rozsah 500-2 500 µs kontrolných impulzov). Túto funkciu možno použiť na testovanie linearity pohybu servopohonu a celkovej prevádzky servopohonu. Môžete ju použiť aj na testovanie elektronických regulátorov otáčok.
- Automatické cyklické testovanie pohybu servopohonu s nastaviteľným počtom cyklov, rozsahom výchylky a rýchlosťou nábehu. Táto funkcia sa používa predovšetkým na testovanie dlhodobej životnosti servopohonu.
- Testovanie servopohonu s tlačidlom prepínanými pevnými polohami 1 000, 1500 a 2 000 µs. Táto funkcia sa používa predovšetkým na testovanie a mechanické nastavenie neutrálnej polohy servopohonov a testovanie presnosti návratu servopohonu do stredovej polohy pri pohybe z oboch strán.
- Meranie šírky pásma necitlivosti servopohonu. Táto funkcia sa používa predovšetkým na testovanie šírky pásma necitlivosti serva a určenie jeho skutočného rozlíšenia. Je tiež užitočná, ak potrebujete, aby viacero serv reagovalo presne rovnako - typicky 2-4 servá dosky CCPM cykliky, viacero serv ovládajúcich rovnaké alebo spárovaných kormidiel v modeloch lietadiel (najmä v extrémnom 3D s obrovskými výchylkami).
- Meranie rýchlosti pohybu serv pri výchylke 60°.
- Automatické testovanie pohybu serv s nastaviteľným rozsahom výchylky a rýchlosťou prechodu. Táto funkcia sa používa predovšetkým na testovanie plynulosti pohybu servopohonu; zviditeľní napríklad chyby alebo prevádzkové opotrebenie odporovej dráhy potenciometra spätnej väzby (prejavujúce sa chvením alebo šklbaním), mechanické poškodenie prevodov (chýbajúce zuby) atď.
- Meranie šírky riadiacich impulzov z externého zdroja (napr. prijímača). Táto funkcia sa používa najmä na testovanie riadiacich impulzov na výstupoch serva z prijímača. Môžete merať šírku impulzov pri určitom nastavení vysielača a tiež testovať stabilitu šírky riadiacich impulzov (či sa servo chveje, kmitá alebo driftuje bez zmeny polohy ovládacích prvkov na vysielači) a tzv.

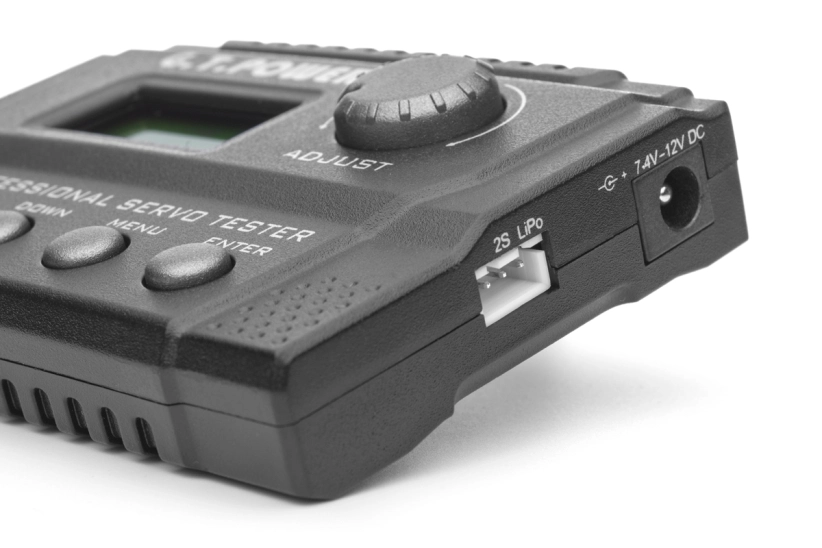

Napájanie servotesteru zabezpečujú zásuvky na pravej strane - buď zásuvka JST-XH pre pripojenie servisného konektora 2S LiPo akumulátora (7,4 V), alebo koaxiálny konektor pre pripojenie akumulátora alebo zdroja s napätím 7,4-12 V. Napájacie napätie pre servo na výstupe servotesteru (SIGNAL/OUT) je stabilizované na 5 V bez ohľadu na veľkosť napájacieho napätia prístroja.

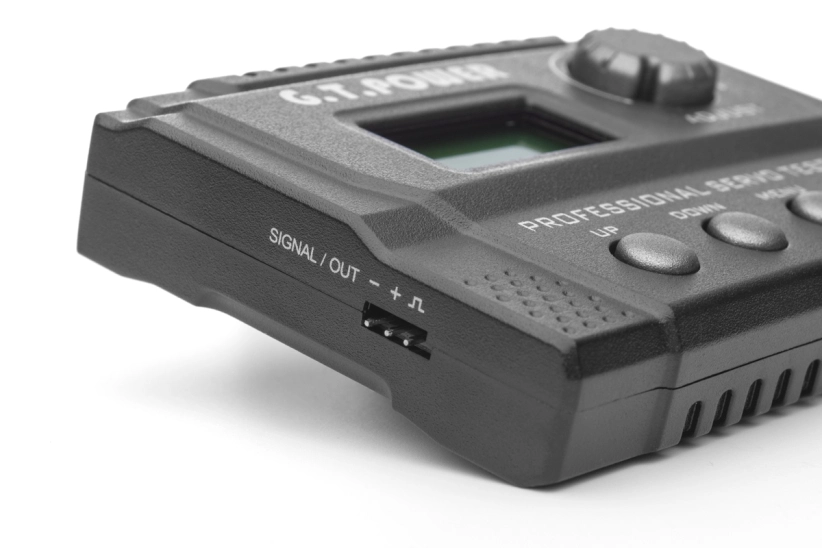

Testované servo sa pripája do zásuvky SIGNAL/OUT na ľavej strane. Pri meraní šírky impulzu v režime "PW MODE" sa do tej istej zásuvky privádza riadiaci signál z externého zdroja.

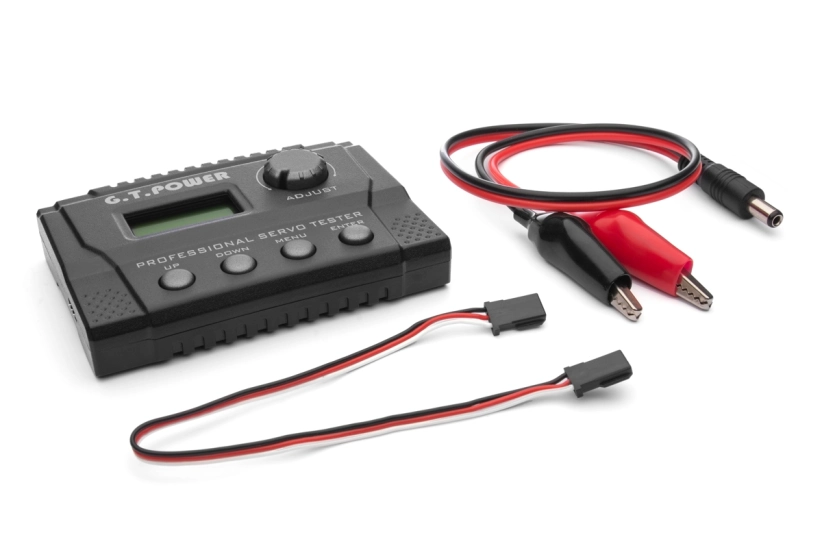

Balenie obsahuje: Profi servotester, napájací kábel s koaxiálnym konektorom a krokosvorkami, servokábel, príručku.
| Napájanie | 7,4-12,0 V |
| Šírka signálneho impulzu pre neutrál | 1500 µs (1,5 ms) |
| Rozsah šírky signálnych impulzov | 500-2500 µs/1000-2000 µs |
| Rozmery | 96,5x70,5x25 mm |
| Hmotnosť | 67 g |
Profi servotester možno použiť na testovanie digitálnych a analógových servopohonov a meranie šírky riadiacich impulzov. Generuje riadiaci signál s impulzmi s logickou úrovňou "1" 5,0 V s frekvenciou opakovania 50 Hz (pre analógové servá) alebo 100 Hz (pre digitálne servá). Na ovládanie prístroja sa používajú štyri tlačidlá a otočný ovládač; ponuky programov a namerané hodnoty sa zobrazujú na dvojriadkovom LCD displeji. Servotester Profi má sedem základných prevádzkových režimov:
- Ručné nastavenie polohy servopohonu pomocou otočného gombíka (základný rozsah 1 000-2 000 µs/rozšírený rozsah 500-2 500 µs kontrolných impulzov). Túto funkciu možno použiť na testovanie linearity pohybu servopohonu a celkovej prevádzky servopohonu. Môžete ju použiť aj na testovanie elektronických regulátorov otáčok.
- Automatické cyklické testovanie pohybu servopohonu s nastaviteľným počtom cyklov, rozsahom výchylky a rýchlosťou nábehu. Táto funkcia sa používa predovšetkým na testovanie dlhodobej životnosti servopohonu.
- Testovanie servopohonu s tlačidlom prepínanými pevnými polohami 1 000, 1500 a 2 000 µs. Táto funkcia sa používa predovšetkým na testovanie a mechanické nastavenie neutrálnej polohy servopohonov a testovanie presnosti návratu servopohonu do stredovej polohy pri pohybe z oboch strán.
- Meranie šírky pásma necitlivosti servopohonu. Táto funkcia sa používa predovšetkým na testovanie šírky pásma necitlivosti serva a určenie jeho skutočného rozlíšenia. Je tiež užitočná, ak potrebujete, aby viacero serv reagovalo presne rovnako - typicky 2-4 servá dosky CCPM cykliky, viacero serv ovládajúcich rovnaké alebo spárovaných kormidiel v modeloch lietadiel (najmä v extrémnom 3D s obrovskými výchylkami).
- Meranie rýchlosti pohybu serv pri výchylke 60°.
- Automatické testovanie pohybu serv s nastaviteľným rozsahom výchylky a rýchlosťou prechodu. Táto funkcia sa používa predovšetkým na testovanie plynulosti pohybu servopohonu; zviditeľní napríklad chyby alebo prevádzkové opotrebenie odporovej dráhy potenciometra spätnej väzby (prejavujúce sa chvením alebo šklbaním), mechanické poškodenie prevodov (chýbajúce zuby) atď.
- Meranie šírky riadiacich impulzov z externého zdroja (napr. prijímača). Táto funkcia sa používa najmä na testovanie riadiacich impulzov na výstupoch serva z prijímača. Môžete merať šírku impulzov pri určitom nastavení vysielača a tiež testovať stabilitu šírky riadiacich impulzov (či sa servo chveje, kmitá alebo driftuje bez zmeny polohy ovládacích prvkov na vysielači) a tzv.
Napájanie servotesteru zabezpečujú zásuvky na pravej strane - buď zásuvka JST-XH pre pripojenie servisného konektora 2S LiPo akumulátora (7,4 V), alebo koaxiálny konektor pre pripojenie akumulátora alebo zdroja s napätím 7,4-12 V. Napájacie napätie pre servo na výstupe servotesteru (SIGNAL/OUT) je stabilizované na 5 V bez ohľadu na veľkosť napájacieho napätia prístroja.
Testované servo sa pripája do zásuvky SIGNAL/OUT na ľavej strane. Pri meraní šírky impulzu v režime "PW MODE" sa do tej istej zásuvky privádza riadiaci signál z externého zdroja.
Balenie obsahuje: Profi servotester, napájací kábel s koaxiálnym konektorom a krokosvorkami, servokábel, príručku.
| Napájanie | 7,4-12,0 V |
| Šírka signálneho impulzu pre neutrál | 1500 µs (1,5 ms) |
| Rozsah šírky signálnych impulzov | 500-2500 µs/1000-2000 µs |
| Rozmery | 96,5x70,5x25 mm |
| Hmotnosť | 67 g |
