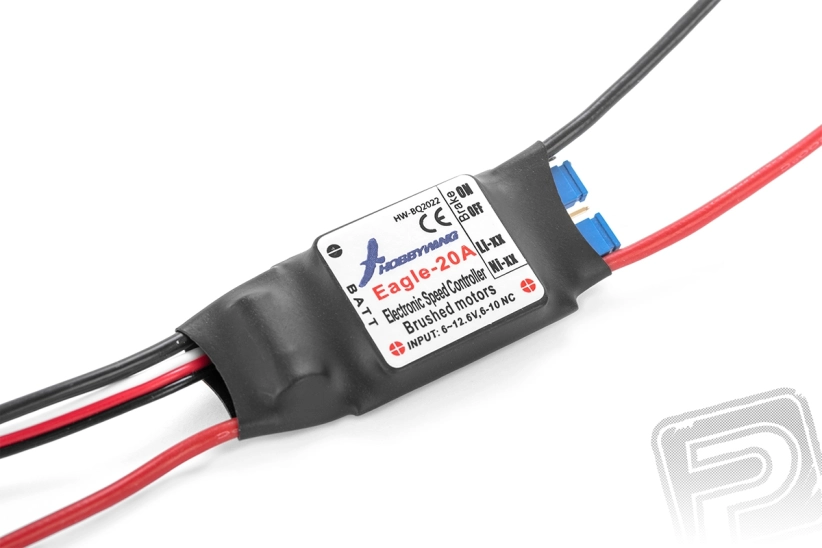

Riadiaca jednotka Eagle-20A DC

Mikroprocesorový regulátor pre jednosmerné motory s vynikajúcimi úžitkovými vlastnosťami pri zachovaní veľmi jednoduchej obsluhy. Používa sa na riadenie otáčok jednosmerných elektromotorov v rekreačných modeloch lietadiel alebo na pomocné aplikácie v maketách lodí alebo pozemných vozidiel pri napájaní z NiCd/NiMH a Li-poly/Li-ion batérií. Je vybavený lineárnym stabilizátorom výkonu BEC, ktorý zabezpečuje napájanie prijímača a servopohonov z pohonného akumulátora. Typ pohonného akumulátora sa volí pomocou skratovacej prepojky, rovnako ako sa zapína alebo vypína brzda vrtule.

POPIS A FUNKCIE REGULÁTORA

• Vhodný pre jednosmerné motory radu 280, 300, 380, 400, 480 s 2-3S LiPo/Li-ion alebo 4-10 článkovými NiCd/NiMH akumulátormi.
• Na napájanie z NiCd, NiMH, Li-poly, Li-ion akumulátorov
• Lineárny napájací kondicionér BEC 5 V so zaťažiteľnosťou do 1 A.
• Ochrana proti preťaženiu (regulátor obmedzí výkon, keď teplota dosiahne 110 °C)
• Ochrana proti nízkemu napájaciemu napätiu (regulátor obmedzí výkon, keď napätie pohonnej batérie klesne pod 3,0 V/článok. pre LiPo akumulátory).
• Automatické stiahnutie škrtiacej klapky pri strate riadiaceho signálu.
• Plynulé lineárne ovládanie škrtiacej klapky.
• Jednoduché nastavenie pomocou skratovacích prepojok.
• Zvuková signalizácia chybových stavov: abnormálne napájacie napätie, strata signálu škrtiacej klapky, ovládanie škrtiacej klapky nie je v polohe vypnutého motora pri zapnutí.

Nastaviteľné funkcie

• Brzda vrtule (vypnuté - zapnuté).
• Voľba typu batérie (Li-poly alebo NiCd/NiMH).

Ochranné funkcie regulátora

• Ochrana pri štarte:
• Ochrana proti strate riadiaceho signálu: Regulátor obmedzí výstup, ak signál chýba 1 s; chýbajúci signál dlhší ako 2 s spôsobí úplné odpojenie motora.
