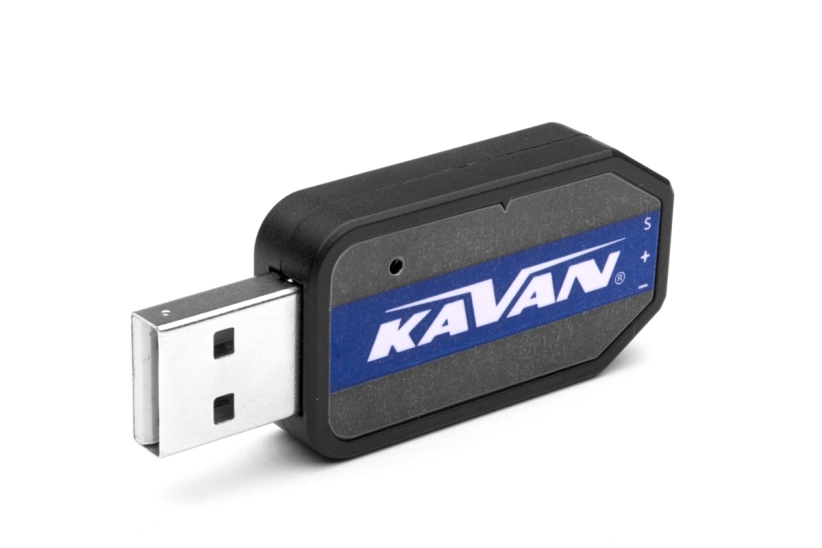

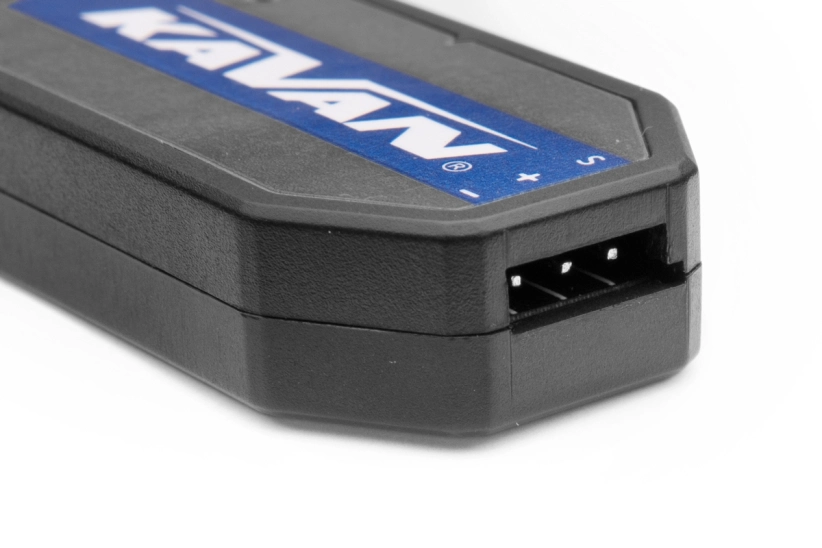

Rozhranie USB - servo programátor série KAVAN GO-10xx. Pomocou monitora počítača ako používateľského rozhrania máte k dispozícii programovací a testovací nástroj s pohodlnou obsluhou. Počas programovania je servo napájané z portu USB počítača, ku ktorému je programátor pripojený. Všetky parametre sa najprv nastavia v okne na obrazovke a potom sa načítajú do vašeho serva. Servisný program nájdete v sekcii na stiahnutie.
Systémové požiadavky na používanie programátora
- Napájanie: USB (5 V/500 mA)
- Operačný systém: Windows® XP/Vista/7/8/10 (32/64bit)
- USB port: USB 2.0
- Kompatibilné servo: KAVAN GO-10xx series
Programovateľné funkcie
- Veľkosť výchylky: Slúži na nastavenie maximálnej veľkosti výchylky serva. Predvolené nastavenie je približne 120° pri normálnom rozsahu šírky riadiaceho impulzu (900~2100 µs); približne 180° pri maximálnom povolenom rozsahu šírky riadiaceho impulzu (500~2500 µs).
- Neutrálna poloha servopohonu: Slúži na nastavenie neutrálnej (stredovej) polohy servopohonu.
- Tlmenie: Nastavuje charakteristiky správania sa servopohonu pri zastavení jeho pohybu.
- Výstupný výkon: Nastavuje výstupný výkon servopohonu. Čím je hodnota vyššia, tým je servo rýchlejšie a má vyšší ťah - samozrejme, odber prúdu bude úmerne vyšší. Rozsah: 39,2 ~ 100 %
- Citlivosť: Nastavuje citlivosť (šírku pásma necitlivosti) serva. Čím je hodnota vyššia, tým je šírka pásma necitlivosti užšia - servo sa bude pohybovať len vtedy, ak je zmena šírky riadiaceho signálu väčšia ako šírka pásma necitlivosti. Nastavenie príliš vysokej hodnoty citlivosti môže v niektorých aplikáciách spôsobiť kmitanie servopohonu. Rozsah. Táto funkcia zabraňuje náhlemu rozbehu serva do pracovnej polohy po zapnutí jeho napájania, čím sa znižuje riziko poškodenia jeho prevodov.
- Obrátenie zmyslu výchyliek: Obráti zmysel výchyliek serva.
- Režim FUTABA SR: Len na použitie serva s kanálmi RC súpravy FUTABA pracujúcimi v režime SR. Túto možnosť nezapínajte, ak používate inú zostavu RC súpravy FUTABA alebo RC súpravu inej značky.
- Režim SANWA SSR: Len pre použitie serva s kanálmi RC súpravy SANWA pracujúcimi v režime SSR. Túto možnosť nezapínajte, ak používate iné nastavenie RC súpravy SANWA alebo akúkoľvek inú značku RC súpravy.
- Havarijné odchýlky: V prípade úplnej straty riadiaceho signálu z prijímača alebo ak servo nedokáže správne detekovať signál (napr. v dôsledku rušenia), servo môže prejsť do jedného z nasledujúcich troch režimov núdzového odklonu:
- (a) Voľný: núdzový odklon je vypnutý.
- (b) Udržanie polohy: servo udržiava polohu zodpovedajúcu poslednému správne prijatému signálu.
- (c) Prechod do neutrálu: Servo sa vráti do neutrálnej polohy (šírka impulzu 1500 µs).
- Ochrana proti preťaženiu: Zapína alebo vypína ochranu serva proti preťaženiu v troch úrovniach - keď preťaženie pretrváva po nastavený čas (v sekundách), výkon serva sa obmedzí na príslušnú nastavenú hodnotu (v % max.
- Reset: Obnoví pripojené servo na predvolené nastavenia z výroby.
Súprava programátora obsahuje: GO servo programátor, manuál.
