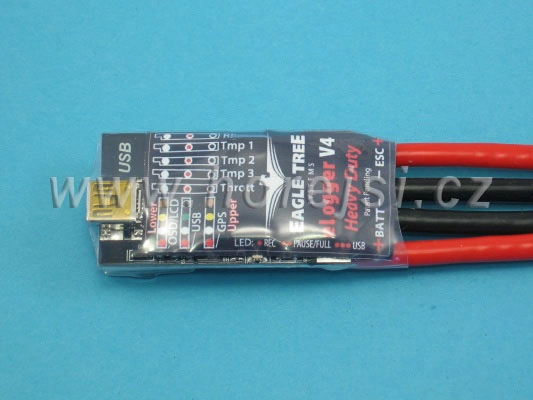

Základné funkcie zariadenia eLogger V4 150A:
- Meria prúdy +/- 150 ampérov a napätia 5 - 80 voltov
- prúd sa meria presne pomocou Hallovej sondy - NIE bočníka
- nastaviteľná vzorkovacia frekvencia (od jedného snímku za 5 minút do 50 za sekundu)
- 16x väčšia pamäť na ukladanie meraní ako vo verzii V3, bezstratová kompresia dát. Až 4 hodiny záznamu so všetkými dostupnými senzormi pri vzorkovacej frekvencii 10 Hz
.
- Všetky namerané údaje sa ukladajú do trvalej pamäte, kde zostávajú aj po odpojení napájania
.
- Plná kompatibilita s jednotkou na vstup údajov OSD Pro
.
- Kábel Y na zaznamenávanie polohy škrtiacej klapky je súčasťou dodávky
- Vynikajúca voľba na meranie "na zemi" a aj pri nabíjaní batérií!
- možnosť pripojenia LCD displeja
- podpora voliteľného príslušenstva - sondy: meranie teploty (až 3 sondy), otáčok (bez senzora, magnetické alebo optické), rýchlosti, nadmorskej výšky, GPS, vzorkovanie servopohonov a ďalšie
- softvér vypočíta: výkon (W), kapacitu (mAH) atď. na získanie letových údajov
.
- plne kompatibilný s operačnými systémami Windows 7 (32 a 64 bitov), Vista, 98SE, ME, Win2K a XP™
.
- Hmotnosť iba 30 g (vrátane káblov)
- vlastný virtuálny displej a grafický softvér
- výkonný grafický softvér s rozšíreným zobrazovaním grafov, napr. A vs V
- firmvér možno aktualizovať cez internet (v prípade novej verzie alebo prípadnej chyby) bez toho, aby ste museli zariadenie kamkoľvek posielať.
- podporuje metrické aj palcové jednotky.
- softvér je v anglickom, nemeckom a čínskom jazyku.
Možnosti merania
- E-logger sa pripojí k portu USB počítača, výsledky merania sa zobrazia na obrazovke počítača (pozri nižšie)
- E-logger sa pripája k mini LCD displeju, výsledky sa zobrazujú na displeji: 4 čísla na displeji, 4 virtuálne displeje - spolu 16 údajov
- Merania sa v každom prípade zaznamenávajú do pamäte, je možné dodatočné vyhodnotenie v počítači podľa bodu 1 a prípadné ďalšie spracovanie v inom programe (napr. Excel)
- Údaje namerané E-loggerom možno vložiť do obrazu, ktorý je zachytený videokamerou. Videokamera je namontovaná na modeli.
Vkladanie údajov do obrazu zabezpečuje jednotka OSD (na požiadanie). Pomocou systému vysielača a prijímača (na želanie) je potom možné preniesť obraz s údajmi na zem, buď na obrazovku televízora, alebo na obrazovku počítača a do jeho pamäte. Získané súbory je možné upravovať alebo inak spracovávať.
Jednotka OSD je nastavená pomocou dvoch kanálov štandardnej RC súpravy (definuje, aké údaje sa majú primiešať do obrazu videokamery).
Ďalšie funkcie
- Celý systém je úplne otvorený. Je možné nastaviť, ktorý parameter sa má merať, či a ako sa má zobrazovať na obrazovke počítača alebo na displeji LCD je možné nastaviť frekvenciu merania atď. atď.
- Možno pripojiť ďalšie sondy na meranie teploty, otáčok, rýchlosti a nadmorskej výšky (barometrickej), polohy modelu, prúdu servopohonu atď.
- Možno pripojiť jednotku GPS a zisťovať príslušné údaje: rýchlosť a nadmorskú výšku vzhľadom na zem, zisťovať a mapovať dráhu letu, kurz letu.
- Jednoduché pripojenie k počítaču prostredníctvom portu USB
.
- Vyhodnotenie výsledkov vo forme digitálneho alebo analógového zobrazenia, grafov atď.
- Výsledky možno exportovať do bežnej tabuľky (Excel atď.)
.
- Softvér a kábel USB sú súčasťou dodávky, softvér je voľne dostupný na webovej stránke výrobcu
.
- Možnosť aktualizácie fimvéru a softvéru stiahnutím nových súborov z webovej stránky výrobcu.
- Sondy sú identické pre vyššie prístroje s telemetriou (SEAGULL)
.
- Niektoré sondy môžu pracovať úplne nezávisle
Pripojenie prístroja a sondy
- E-logger je zapojený sériovo medzi batériu a regulátor. Už v tejto základnej konfigurácii je možné merať elektrické veličiny pohonu. K zariadeniu je možné pripojiť nasledujúce príslušenstvo:
- až tri štvorpinové konektory: jednotka GPS, kábel USB na pripojenie k počítaču, displej LCD, jednotka OSD atď.
- až päť trojpinových konektorov s ďalšími sondami podľa potreby a výberu. Okrem toho je možné sondy reťaziť.
.
Použitie prístroja nie je obmedzené na modely s elektrickým motorom: E-logger možno pripojiť len k batérii na zabezpečenie napájania. Potom je možné merať na modeloch so spaľovacím motorom.
Použiteľná hodnota je absolútne neporovnateľná s bežným kliešťovým ampérmetrom, cena je výrazne nižšia.
