Charakteristika

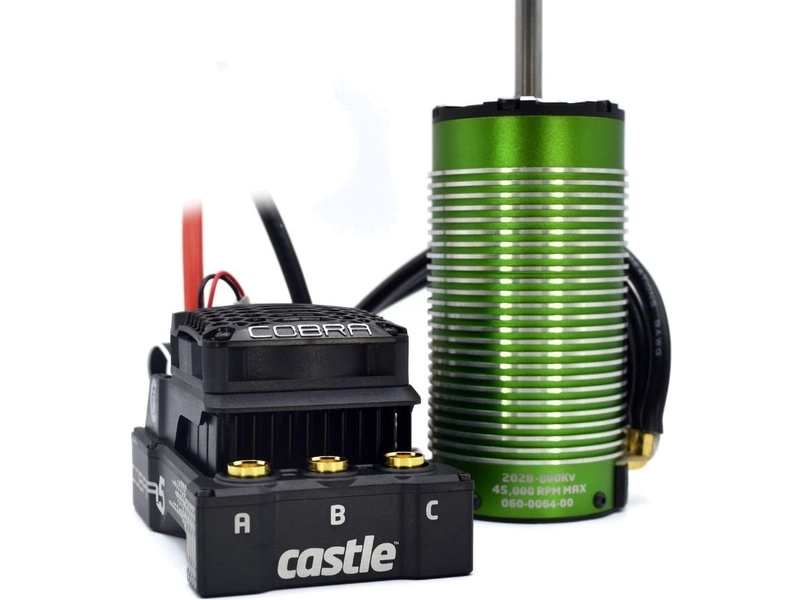

Extra výkonný regulátor Castle Cobra 5 so striedavým senzorovým motorom 2028-800kv, pre RC autá v mierke 1:5 a 1:7 do 13 kg. Napájanie 3-8S LiPo, BEC 5-8,5V (20A). Vodotesné prevedenie, prídavný vstup pre zmeny počas pretekov, záznam nameraných údajov. Technológia CRYO-DRIVE.

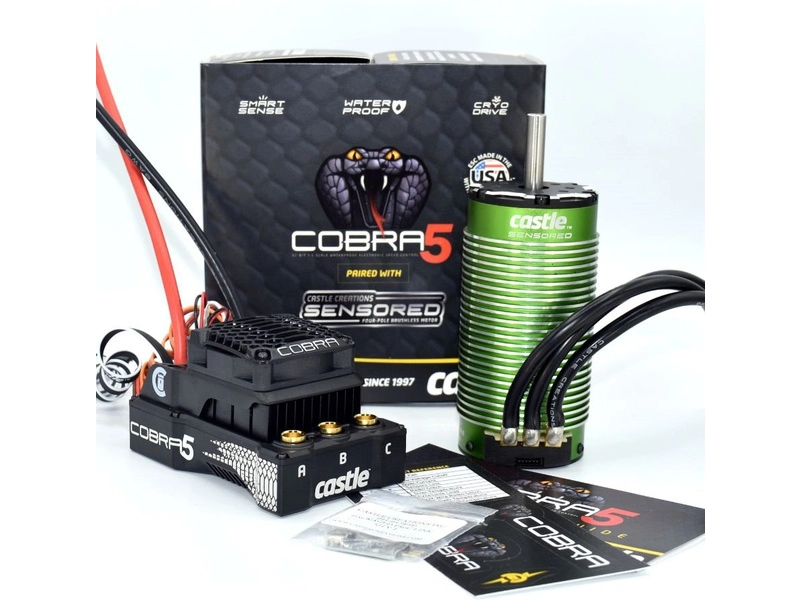

Obsah balenia

Balenie obsahuje motor Castle 2028 800ot/V, regulátor Cobra 5, USB adaptér Castle Link V4, 300mm kábel so senzorom motora, samolepky, CZ a EN manuál.

Charakteristika

Extra výkonný regulátor otáčok Castle Cobra 5 so striedavým senzorovým motorom 2028-800kv, pre RC modely áut v mierke 1:5 a 1:7 do 13 kg. Ideálny pre modely ako Arrma Karton 8S, Arrma Outcast 8S, Losi DBXL-E alebo HPI Baja 5B. Napájanie 3-8S LiPo, nastaviteľný BEC 5-8,5V (max. záťaž 20A). Regulátor bol od základu prepracovaný a kombinuje najmodernejšiu elektroniku s množstvom softvérových vylepšení. Revolučná technológia CRYO-DRIVE zvyšuje účinnosť a znižuje teplotu elektroniky. Novú éru presnosti a výkonu prináša dvojjadrový 32-bitový mikrokontrolér. K riadiacej jednotke možno pripojiť bezkartáčový motor a bezkartáčový motor so snímačom.

Riadič je ideálnou voľbou pre tých, ktorí chcú mať vo svojom modeli striedavý senzorový motor. Vďaka senzorovému striedavému motoru a najmodernejšej elektronike regulátora získate vysoký výkon, zrýchlenie a plynulú prevádzku aj pri nízkych otáčkach. Pre najnáročnejších používateľov bola vytvorená úplne nová konštrukcia regulátora.

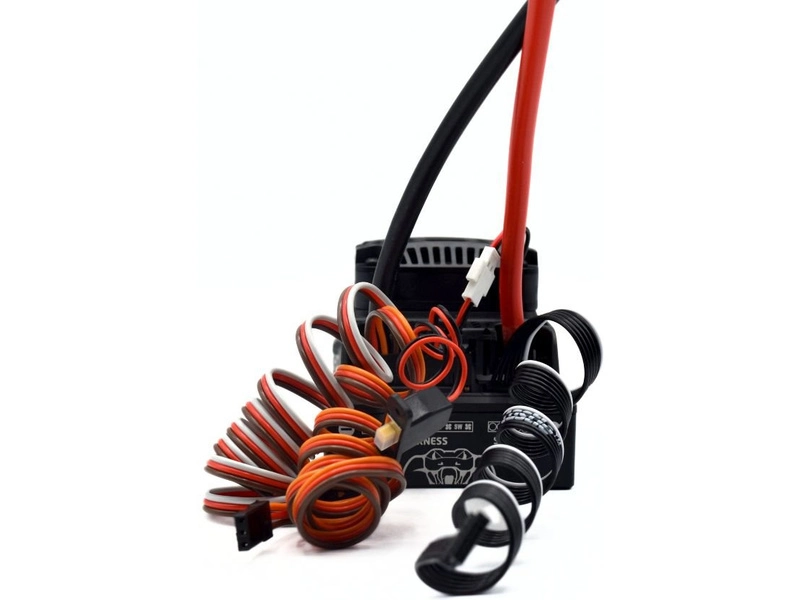

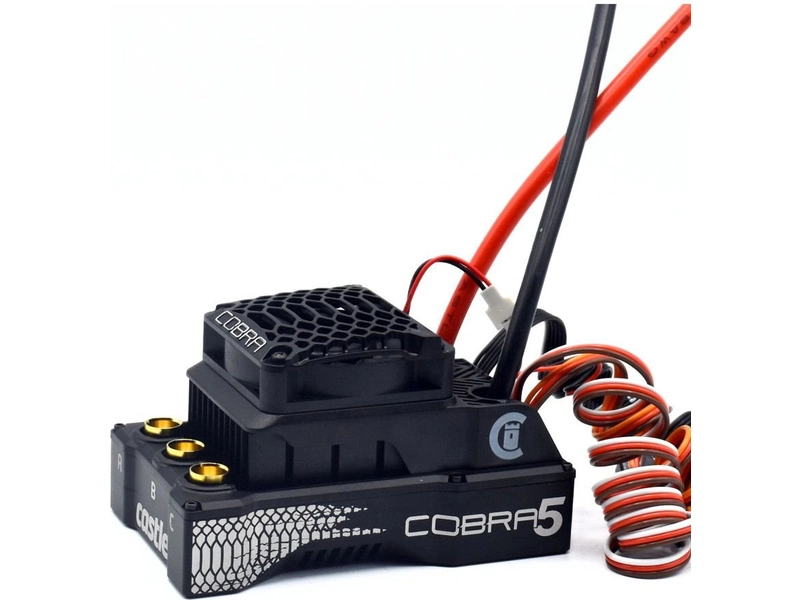

Dizajn

Elektronika regulátora je umiestnená v robustnom hliníkovom tele, opracovanom CNC a zaliatom vo vodotesnom epoxidovom obale. Tento systém minimalizuje riziko vniknutia vody do elektroniky a podporuje účinný prenos tepla. Upravené eliptické rebrovanie chladiča maximalizuje prúdenie vzduchu z riadeného 50 mm ventilátora. Ventilátor nie je vodotesný a pri použití vo vlhkom prostredí ho možno odstrániť. Regulátor je tiež vybavený pozlátenými konektormi na pripojenie motora, indikáciou LED a spínačom s gumovou krytkou (na zabránenie vniknutiu nečistôt). Vstupné napájacie káble sú pocínované, záleží na vás, ktorý konektor máte vo svojom modeli.

Technológia pohonu Kryo-Drive

CRYO-DRIVE™ je patentovaná prelomová technológia spoločnosti Castle, ktorá integruje jedinečný softvér a špecializovaný hardvér na zníženie tepla a zvýšenie výkonu. K najväčším stratám dochádza počas zapínania a vypínania výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový softvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Technológia SmartSense

Režim SmartSense™ využíva na spúšťanie motora snímače a zabezpečuje plynulé spúšťanie, vynikajúci krútiaci moment a ovládateľnosť pri nízkych otáčkach. Hneď ako sa motor roztočí, plynulo prejde do efektívneho režimu bez snímačov. Model tak získava vyšší výkon namiesto plytvania rozptýleným teplom a energiou.

Nastavenia za chodu

Zapojením kábla AUX do dostupného kanála v prijímači môžete počas jazdy ovládať jednu z vybraných funkcií. Konkrétna funkcia musí byť zvolená prostredníctvom nastavení programu Castle Link. Priraditeľné funkcie sú:

• Obmedzenie výkonu plynu - môžete obmedziť maximálny výkon motora. Ideálne v prípade, že RC auto riadia deti alebo menej skúsení vodiči.
• Omedzenie výkonu spiatočky - môžete obmedziť maximálny výkon spiatočky.
• Obmedzenie výkonu bŕzd - pomocou vysielača môžete obmedziť maximálny výkon bŕzd - ideálne na preteky s pásovými vozidlami
.
• Brzdný výkon v neutráli - pomocou vysielača môžete obmedziť brzdný výkon v neutráli - ideálne pre preteky s Crawlermi
• Zapnutie/vypnutie spätného chodu
• Omedzenie maximálneho krútiaceho momentu motora - ak potrebujete zabrániť preklzu kolies, môžete kedykoľvek počas pretekov znížiť maximálny krútiaci moment poskytovaný motorom. Získajte výhodu pred svojimi súpermi!
• Režim Rock Race / Crawler

Možnosti programovania

Ovládač je možné nastaviť prostredníctvom vysielača (základné nastavenia) alebo prostredníctvom USB adaptéra Castle Link V4, ktorý je súčasťou tohto ovládača

Prostredníctvom vysielača možno nastaviť len základné parametre. Úplné nastavenia možno vykonať prostredníctvom USB adaptéra Castle Link. Pred pripojením adaptéra Castle Link USB je potrebné odpojiť konektor AUX.

Záznam jazdy a audio signalizácia

Riadiaca jednotka umožňuje zaznamenávať namerané údaje. Po pretekoch alebo počas skúšobných jázd si môžete tieto údaje zobraziť prostredníctvom aplikácie Castle Link (predáva sa samostatne, pozri možnosti programovania) na počítači a vyhodnotiť ich. Riadiaca jednotka podporuje aj zvukovú signalizáciu. Vďaka zvukovým signálom môžete ľahko zistiť, čo sa s regulátorom deje.

Nové funkcie ovládača

• 32-bitový procesor pre plynulejšie ovládanie a lepší čas odozvy
• Vylepšené zaznamenávanie údajov zahŕňa
  • Dvojnásobnú maximálnu rýchlosť vzorkovania oproti predchádzajúcim generáciám
  • 8x dlhší čas záznamu údajov ako staršie generácie
  • Dátový bod časovania elektromotora
  • Dátový bod pre zrýchlenie prostredníctvom akcelerometra
  • Funkcia opakovania zabraňuje prerušeniu záznamu dátového protokolu
  • Možnosť stiahnutia údajov pre konkrétne relácie
• Dodatočné funkcie zahŕňajú
  • Vylepšená nastaviteľnosť bŕzd
  • Oddelená brzda a spätná krivka
  • Vysoko nastaviteľný integrovaný BEC (5,0 V - 8,5 V nastaviteľný v krokoch po 0,1 V)
• Prístup k bezplatným možnostiam nastavenia a aktualizáciám firmvéru pomocou USB programátora Castle Link V4. Teraz s konektorom USB-C! (Vyžaduje systém Windows 10 alebo vyšší)
• Montážne otvory umiestnené v spodnej časti hliníkového tela

Vlastnosti ovládača

• Napájanie 3S-8S LiPo (max. 33,6 V)
• Podporované motory: bezkartáčové a bezsenzorové
• Výkonný integrovaný BEC 5 V - 8,5 V (20 A špičkovo), 5,5 V z výroby
• Technológia CRYO-DRIVE™
• Robustné hliníkové telo
• Premiový chladič
• Regulovaný 50 mm ventilátor
• Vodotesná konštrukcia
• Možnosť zaznamenávania údajov
• Nastavenie za chodu - nastavenie za chodu prostredníctvom AUX
• Zvukové upozornenia pre jednoduchú diagnostiku
• Nastavenie prostredníctvom vysielača
• Nastavenie a aktualizácie cez Castle Link USB V4
• Konektory motora: 8 mm trubice

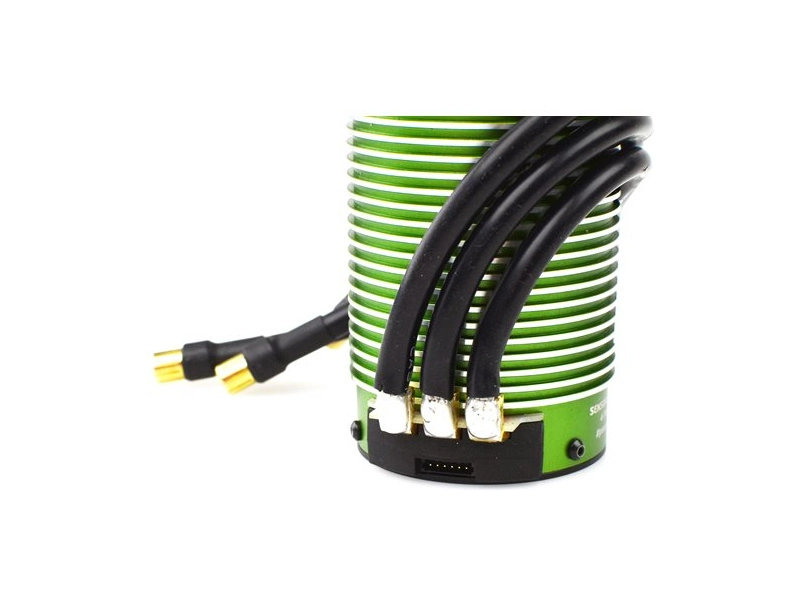

Konštrukcia bezkartáčového motora Castle

Výhodou bezkartáčových motorov Castle je najmä vysoká účinnosť a pri použití senzorového regulátora plynulá prevádzka od nulových otáčok.Senzorové motory možno preto odporučiť pre rýchlo a pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou. Vinutie statora je impregnované proti pôsobeniu vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Vývody vinutia sú vyrobené z pevných pásov.

Motor (otočná vnútorná časť motora) je vyrobený z kaleného oceľového hriadeľa, v ktorom sú vlepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa prídavná sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

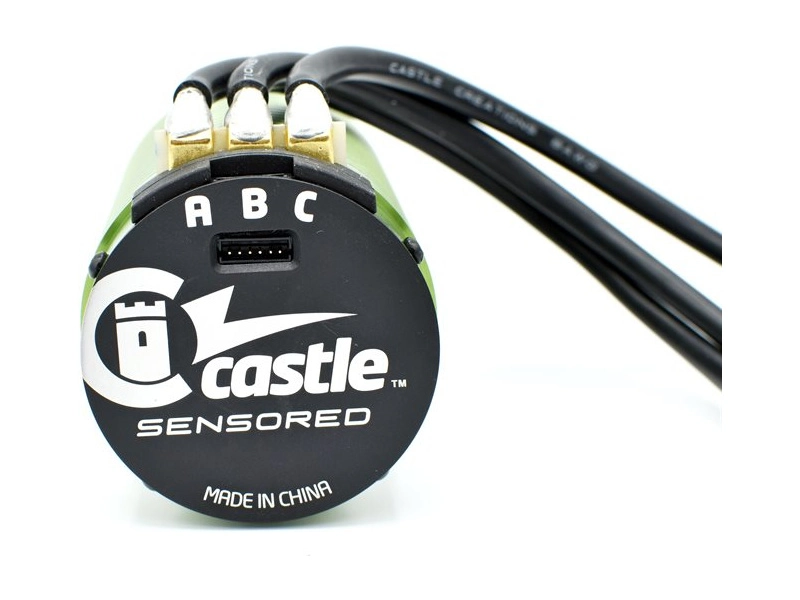

V hliníkových plochách sú kvalitné guľôčkové ložiská a v zadnej ploche sú namontované Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Vlastnosti motora

• Napájanie až 12 LiPo (50 V)
• RPM 800Kv (max. 45 000RPM)
• Tvrdený hriadeľ 8 mm, dĺžka 30 mm
• Konektory 8 mm (pin), kábel snímača 250 mm
• Rozmery ø57 x 113 mm
• Montážne otvory 4 mm @ 30 mm
• Hmotnosť 1250 g
