Napájanie prijímača a záložný systém poskytujúci bezpečné napájanie až 18 serv s vysokým ťahom (max. 60 A spolu) z dvojice 2S LiFe alebo LiPo batérií a automatické prepínanie medzi hlavným a záložným prijímačom S.BUS2 v prípade straty signálu. Umožňuje telemetrické sledovanie napätia oboch akumulátorov na displeji vysielača Futaba. Voliteľné režimy s 1 alebo 2 prijímačmi, s gyroskopom GYA553. Rozmery: 62,8x62,4x18,1 mm, hmotnosť 50 g.Zobraziť celý popis
- E-shop0 ks
Popis produktu

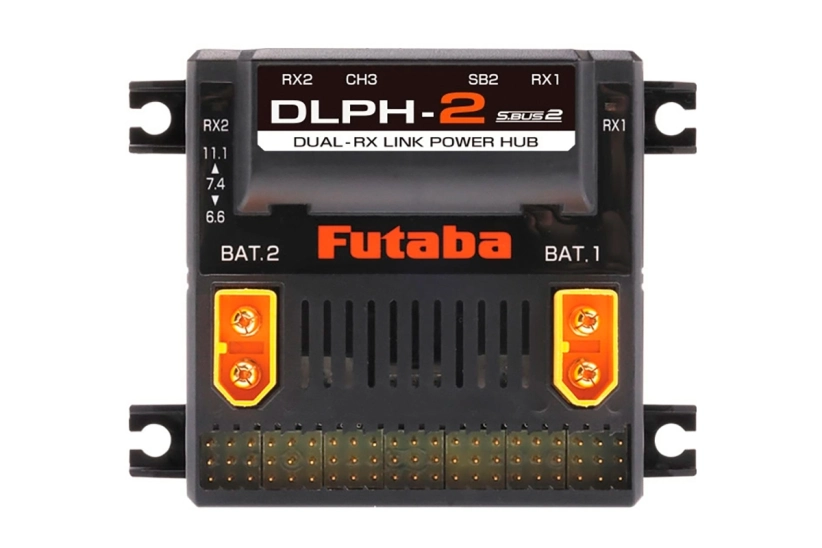

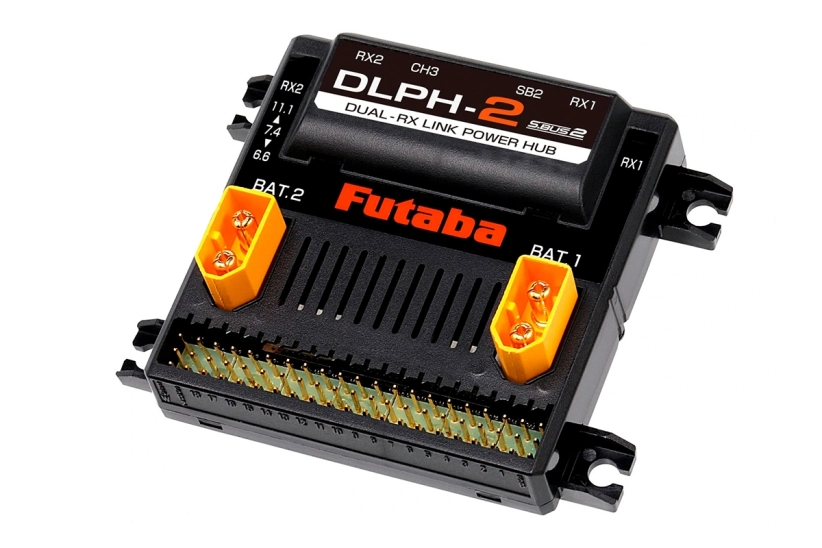

Napájanie prijímača DLPH-2 a záložný systém umožňuje prepínanie napájania z dvojice LiFe alebo LiPo batérií a komunikáciu dvoch prijímačov Futaba S.BUS2 alebo s pripojeným gyrom pre lietadlá GYA553. Poskytuje napájanie až 18 serv s vysokým ťahom (max. 60A spolu) a prepínanie medzi hlavným a záložným prijímačom Futaba S.BUS2 v prípade straty signálu a umožňuje telemetrické monitorovanie napätia oboch napájacích batérií na displeji vysielača Futaba. DLPH-2 je vybavený štyrmi nožičkami so silentblokmi pre jednoduchú montáž do modelu.
Prevádzkové režimy a priradenie výstupných kanálov PWM
S kompatibilným vysielačom (T32MZ, T32MZ-WC, T16IZ, T16IZ SUPER, T26SZ s najnovšou verziou firmvéru) možno zvoliť prevádzkové režimy a priradenie výstupných kanálov modelu DLPH-2:
- jeden režim prijímača (k DLPH-2 je pripojený len jeden prijímač a voliteľne. gyroskop pre lietadlo GYA553 - t. j. funkcia prijímača sa nezálohuje, zálohuje sa len napájanie, ak pripojíte 2 batérie, servá sa nepripájajú k lietadlu GYA553, ale k DLPH-2)
- režim s dvomi prijímačmi (k DLPH sú pripojené dva prijímače, funkcia prijímača a napájanie, ak pripojíte 2 batérie) - predvolené nastavenia
- režim s dvoma prijímačmi a gyroskopom pre lietadlo GYA553 (servá nie sú pripojené k DLPH, ale k DLPH-2)
- priradenie výstupných kanálov 1-16 + DG1 a DG2 (pri použití povinného gyra GYA553)
- priradenie výstupných kanálov 17-24 + DG1 a DG2 (pri použití prenosového systému FASSTest 26CH s T26SZ, T32MZ/MZ-WC)
Systém napájania
Na napájanie sa používa dvojica (rovnakých) 2S LiFe alebo LiPo akumulátorov; DLPH-2 zabezpečuje rovnaké vybíjanie oboch - palubná elektronika je vždy napájaná z akumulátora s vyšším napätím. Napätie na výstupoch serv zodpovedá napätiu napájacích batérií - t.j. pri použití 2S LiPo batérií je potrebné použiť vysokonapäťové (HV) servá, pri napájaní z pár LiFe batérií je možné použiť aj bežné servá. DLPH-2 je vybavený elektronickým vypínačom napájania - ten je možné vypínať a zapínať externým mechanickým spínačom (DLPH-2 zostane zapnutý aj po odpojení externého spínača alebo prerušení jeho káblov). DLPH-2 zabezpečuje aj napájanie pripojených prijímačov S.BUS2 (5 V).
Poznámka: Kvôli elektronickému spínaču medzi napájacími batériami a výstupnými zásuvkami serv je pri použití striedavých serv Hitec série HSB potrebné pripojiť absorbér spätného prúdu PAD (min. 1 ks na 8 serv).
Systém záložného prijímača
Pár prijímačov Futaba S.BUS2 (nemusí ísť o rovnaký typ) je pripojený k DLPH-2 prostredníctvom portov S.BUS2; záložný systém zabezpečuje prepnutie na záložný prijímač v prípade, že hlavný prijímač stratí signál z vysielača alebo je vystavený silnému rušeniu. Po obnovení normálneho stavu sa prepne späť na hlavný prijímač. Pri použití vysielača podporujúceho funkciu duálneho prijímača je hlavný prijímač spárovaný s vysielačom ako prijímač 1 a záložný prijímač ako prijímač 2. V prípade vysielača, ktorý túto funkciu nepodporuje, je hlavný prijímač spárovaný s vysielačom ako prvý prijímač a záložný prijímač ako druhý prijímač.
Telemetrické funkcie
DLPH-2 umožňuje pripojenie všetkých telemetrických snímačov Futaba prostredníctvom portu S.BUS2. Okrem toho funguje ako duálny snímač napätia (predvolená štartovacia adresa 6), ktorý umožňuje monitorovanie napätia oboch napájacích batérií na displej vysielača a výstrahu nízkeho napätia (táto funkcia nie je k dispozícii v režime jedného prijímača s pripojeným gyroskopom GYA553).
Vstupy a výstupy DLPH-2
DLPH-2 poskytuje napájanie a pripojenie servopohonov a ďalších zariadení vrátane gyroskopov, telemetrických snímačov atď, takže prijímače sa pripájajú len cez porty S.BUS2 - nepripájajú sa k nim žiadne servá ani iné zariadenia.
- Komunikačné porty S.BUS2 prijímača (RX1, RX2): Dvojica portov S.BUS2 na pripojenie hlavného a záložného prijímača. Napätie na (+) kontaktoch zásuviek je 5,0 V.
- Vstupný/výstupný port S.BUS2 (SB2): Pre telemetrické snímače, gyroskopy S.BUS2 atď.
- Napájacie zásuvky (BATT1/BATT2).
- Zásuvka pre externý spínač: Pre špeciálny externý spínač.
- Výstupný port S.BUS (SB): Zásuvka na pripojenie servopohonov S.BUS. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií.
- Výstupný port S.BUS2 (SB2): Zásuvka na pripojenie serv S:BUS2. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií.
- Výstupná zásuvka regulátora rýchlosti (CH3): Špeciálna zásuvka plynového kanála CH3 na pripojenie elektronického regulátora rýchlosti. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií (ak sa regulátor používa s BEC kondicionérom, červený (+) vodič v servokábli regulátora musí byť odpojený).
- 18 zásuviek pre servá: Výstupné zásuvky s PWM signálom pre klasické servá pre kanály 1-18 (1-16 + DG1, DG2) alebo 17-24 + DG1, DG2. Napätie na kontaktoch zásuviek zodpovedá napätiu napájacích batérií.

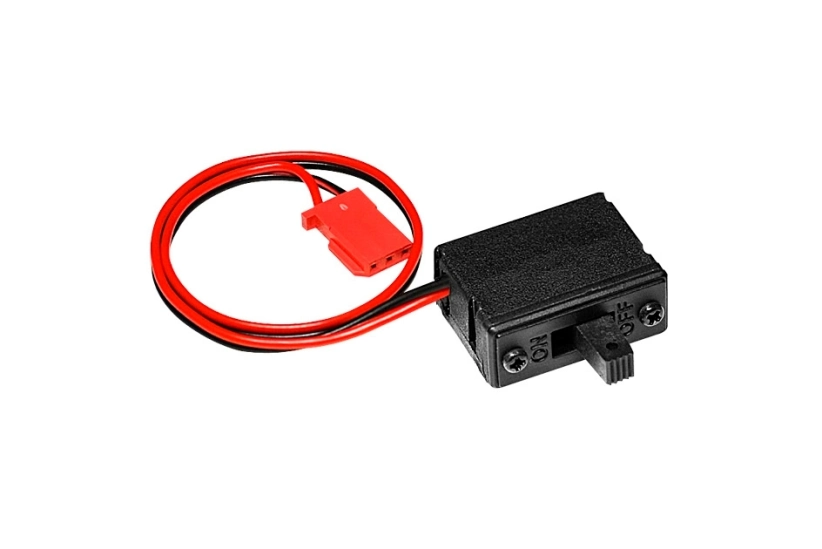

Súprava DLPH-2 obsahuje: externý spínač, 3 prepojovacie káble pre prijímače, inštalačné príslušenstvo, návod.
| Napájací zdroj [V] | 6,4 - 13 |
| Max. prúd [A] | 60 |
| Dĺžka [mm] | 62.8 |
| Šírka [mm] | 62,4 |
| Výška [mm] | 18,1 |
| Hmotnosť [g] | 50 |
Napájanie prijímača DLPH-2 a záložný systém umožňuje prepínanie napájania z dvojice LiFe alebo LiPo batérií a komunikáciu dvoch prijímačov Futaba S.BUS2 alebo s pripojeným gyrom pre lietadlá GYA553. Poskytuje napájanie až 18 serv s vysokým ťahom (max. 60A spolu) a prepínanie medzi hlavným a záložným prijímačom Futaba S.BUS2 v prípade straty signálu a umožňuje telemetrické monitorovanie napätia oboch napájacích batérií na displeji vysielača Futaba. DLPH-2 je vybavený štyrmi nožičkami so silentblokmi pre jednoduchú montáž do modelu.
Prevádzkové režimy a priradenie výstupných kanálov PWM
S kompatibilným vysielačom (T32MZ, T32MZ-WC, T16IZ, T16IZ SUPER, T26SZ s najnovšou verziou firmvéru) možno zvoliť prevádzkové režimy a priradenie výstupných kanálov modelu DLPH-2:
- jeden režim prijímača (k DLPH-2 je pripojený len jeden prijímač a voliteľne. gyroskop pre lietadlo GYA553 - t. j. funkcia prijímača sa nezálohuje, zálohuje sa len napájanie, ak pripojíte 2 batérie, servá sa nepripájajú k lietadlu GYA553, ale k DLPH-2)
- režim s dvomi prijímačmi (k DLPH sú pripojené dva prijímače, funkcia prijímača a napájanie, ak pripojíte 2 batérie) - predvolené nastavenia
- režim s dvoma prijímačmi a gyroskopom pre lietadlo GYA553 (servá nie sú pripojené k DLPH, ale k DLPH-2)
- priradenie výstupných kanálov 1-16 + DG1 a DG2 (pri použití povinného gyra GYA553)
- priradenie výstupných kanálov 17-24 + DG1 a DG2 (pri použití prenosového systému FASSTest 26CH s T26SZ, T32MZ/MZ-WC)
Systém napájania
Na napájanie sa používa dvojica (rovnakých) 2S LiFe alebo LiPo akumulátorov; DLPH-2 zabezpečuje rovnaké vybíjanie oboch - palubná elektronika je vždy napájaná z akumulátora s vyšším napätím. Napätie na výstupoch serv zodpovedá napätiu napájacích batérií - t.j. pri použití 2S LiPo batérií je potrebné použiť vysokonapäťové (HV) servá, pri napájaní z pár LiFe batérií je možné použiť aj bežné servá. DLPH-2 je vybavený elektronickým vypínačom napájania - ten je možné vypínať a zapínať externým mechanickým spínačom (DLPH-2 zostane zapnutý aj po odpojení externého spínača alebo prerušení jeho káblov). DLPH-2 zabezpečuje aj napájanie pripojených prijímačov S.BUS2 (5 V).
Poznámka: Kvôli elektronickému spínaču medzi napájacími batériami a výstupnými zásuvkami serv je pri použití striedavých serv Hitec série HSB potrebné pripojiť absorbér spätného prúdu PAD (min. 1 ks na 8 serv).
Systém záložného prijímača
Pár prijímačov Futaba S.BUS2 (nemusí ísť o rovnaký typ) je pripojený k DLPH-2 prostredníctvom portov S.BUS2; záložný systém zabezpečuje prepnutie na záložný prijímač v prípade, že hlavný prijímač stratí signál z vysielača alebo je vystavený silnému rušeniu. Po obnovení normálneho stavu sa prepne späť na hlavný prijímač. Pri použití vysielača podporujúceho funkciu duálneho prijímača je hlavný prijímač spárovaný s vysielačom ako prijímač 1 a záložný prijímač ako prijímač 2. V prípade vysielača, ktorý túto funkciu nepodporuje, je hlavný prijímač spárovaný s vysielačom ako prvý prijímač a záložný prijímač ako druhý prijímač.
Telemetrické funkcie
DLPH-2 umožňuje pripojenie všetkých telemetrických snímačov Futaba prostredníctvom portu S.BUS2. Okrem toho funguje ako duálny snímač napätia (predvolená štartovacia adresa 6), ktorý umožňuje monitorovanie napätia oboch napájacích batérií na displej vysielača a výstrahu nízkeho napätia (táto funkcia nie je k dispozícii v režime jedného prijímača s pripojeným gyroskopom GYA553).
Vstupy a výstupy DLPH-2
DLPH-2 poskytuje napájanie a pripojenie servopohonov a ďalších zariadení vrátane gyroskopov, telemetrických snímačov atď, takže prijímače sa pripájajú len cez porty S.BUS2 - nepripájajú sa k nim žiadne servá ani iné zariadenia.
- Komunikačné porty S.BUS2 prijímača (RX1, RX2): Dvojica portov S.BUS2 na pripojenie hlavného a záložného prijímača. Napätie na (+) kontaktoch zásuviek je 5,0 V.
- Vstupný/výstupný port S.BUS2 (SB2): Pre telemetrické snímače, gyroskopy S.BUS2 atď.
- Napájacie zásuvky (BATT1/BATT2).
- Zásuvka pre externý spínač: Pre špeciálny externý spínač.
- Výstupný port S.BUS (SB): Zásuvka na pripojenie servopohonov S.BUS. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií.
- Výstupný port S.BUS2 (SB2): Zásuvka na pripojenie serv S:BUS2. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií.
- Výstupná zásuvka regulátora rýchlosti (CH3): Špeciálna zásuvka plynového kanála CH3 na pripojenie elektronického regulátora rýchlosti. Napätie na (+) kontakte zásuvky zodpovedá napätiu napájacích batérií (ak sa regulátor používa s BEC kondicionérom, červený (+) vodič v servokábli regulátora musí byť odpojený).
- 18 zásuviek pre servá: Výstupné zásuvky s PWM signálom pre klasické servá pre kanály 1-18 (1-16 + DG1, DG2) alebo 17-24 + DG1, DG2. Napätie na kontaktoch zásuviek zodpovedá napätiu napájacích batérií.
Súprava DLPH-2 obsahuje: externý spínač, 3 prepojovacie káble pre prijímače, inštalačné príslušenstvo, návod.
| Napájací zdroj [V] | 6,4 - 13 |
| Max. prúd [A] | 60 |
| Dĺžka [mm] | 62.8 |
| Šírka [mm] | 62,4 |
| Výška [mm] | 18,1 |
| Hmotnosť [g] | 50 |
