Vykonajte všetky potrebné úkony.
Vysielače sú v režime 2. Nastavenia riadiacej páky vrátane zmeny režimu
sa vykonáva bez demontáže vysielača pomocou skrutiek, ktoré sú súčasťou dodávky.
kardanových pák.
Vylepšenia verzie MKII:
- Operačný systém EdgeTX
- Vylepšené elektronické obvody, optimalizované napájanie
- Vylepšené nabíjacie obvody, integrovaná ochrana proti prepólovaniu
- Optimalizovaný integrovaný obvod pre nabíjanie
- Port na pripojenie slúchadiel
- Vylepšený gimbal V4.0 poskytuje presnejšie centrovanie a teplotnú stabilitu
- Nové protišmykové rukoväte pre lepšiu ergonómiu
- Nové otočné voliče S1 a S2 s indikáciou stredovej polohy
- Nové puzdro na batérie
- Port pre slúchadlá, konektor TRS 3,5 mm
- Pevné plastové časti puzdra na zvýšenie odolnosti skrutkových spojov
- Vo verziách ELRS a 4v1
Indikácia polohy riadiacej páky sa vykonáva bezkontaktne. Metóda je magnetická, s použitím Hallových sond.
Bezkontaktný prenos polohy je bezchybný, nemôže dôjsť k žiadnemu opotrebovaniu.
Multiprotokolový modul 4 v 1 sa nachádza vo vnútri krytu vysielača. V zadnej časti vysielača sa nachádza puzdro pre ďalšiu RF časť. Má štandardné rozmery. Do puzdra je možné vložiť ďalšiu RF časť.
Vysielač TX16S MKII sa dodáva s najlepším a najstabilnejším softvérom nainštalovaným v čase výroby.
Pokiaľ nemáte dostatočné vedomosti o danej problematike, nepúšťajte sa do aktualizácie firmvéru. Nesprávny postup by mohol spôsobiť zlyhanie systému alebo nepravidelné fungovanie vysielača.
Zmenou softvéru a firmvéru používateľom zaniká záruka !
Základný
špecifikácie:
Rozmery: 287*129*184
Hmotnosť: 750 g (bez batérie 2 x 18650,alebo 2 x 21700,predáva sa samostatne)
Prevádzkové napätie: DC 6,6-8,4V
Napájanie
Liónový akumulátor
2x LiIon 18650 s nominálnym napätím článkov 3,6-3,7V
2x LiIon 21700 dtto
Batérie sa nabíjajú pomocou kábla USB-C, ktorý je súčasťou balenia.
Prúd: 400 mAh
Počet kanálov: až 16
Funkcie:
-
MCU: STM32F429BIT6
-
4,3" farebný displej - 480*272
ľahko čitateľný aj na dennom svetle
-
Otočný volič na pohyb v ponuke
-
Gimbaly namontované v pároch ložísk s nastaviteľným uhlom
.
- Prenos polohy riadiacej páky je bezkontaktný, pomocou magnetickej sondy.
-
Multiprotokolový VF modul
-
Odnímateľná LiIon batéria
-
Podpora telemetrie
-
16M pamäť
-
Hlasová funkcia
-
Vibrácie
-
Štandardné puzdro veľkosti JR
-
Tlačidlá pre 6 letových režimov
-
Dvojfarebná LED dióda pre stav
Rýchly úvod v angličtine
Výrobné číslo je uložené v QR kóde v spodnej časti vysielača. Číslo je uvedené na predajnom doklade. V prípade reklamácie musí byť vysielač dodaný s nálepkou s QR kódom.
Programovanie
Programovací manuál pre EdgeTX zatiaľ neexistuje. Rozhranie je takmer identické s rozhraním pre OpenTX. Anglickú verziu príručky nájdete tu.
Poznámka k multiprotokolovému modulu:
Modul dokáže pracovať s veľkým množstvom prijímačov, ktoré sú kompatibilné s čipmi nainštalovanými v časti VF. Nemôžeme zaručiť spárovanie s každým prijímačom. Výrobcovia prijímačov môžu zmeniť softvér a pod.
Nemôžeme zaručiť, že vysielač bude fungovať so všetkými prijímačmi, ktoré sú na trhu.
Ak chcete spárovať vysielač TX16S MKII s prijímačom, musíte mať základné informácie o danom prijímači:
poznať typ protokolu a spôsob párovania.
Bez týchto informácií je párovanie veľmi ťažké. Jedinou možnosťou je opakovať pokusy, čo však nemusí viesť k cieľu.
Vysielač nemôže pracovať s prijímačmi, ktoré obsahujú vlastné čipy (napr. Futaba FASST, FASSTest atď.)
Modul 4 v 1
Modul 4 v 1 obsahuje rádiové čipy CC2500, NRF24L01 na jednej doske plošných spojov,
A7105 a
CYRF6936 RF. Modul je schopný konvertovať štandardný signál PPM
na RF signály mnohých typov (protokolov).
Modul je v prevedení "plug and play". Možno ho použiť bez dodatočného zapojenia pre mnohé typy vysielačov.
Používaná štvorica
čipy a kompatibilita s príslušnými protokolmi
Cypress Semiconductor CYRF6936: DSM/DSMX, Walkera Devo
Texas Instruments CC2500:FrSky, Futaba SFHSS
Amiccom A7105: FlySky, FlySky AFHDS2A, Hubsan
Nordic Semiconductor NRF24L01: HiSky, Syma, ASSAN a väčšina ďalších
Čínske vysielače.
K dispozícii je certifikácia TX16S MKII podľa zákonov EÚ.
Obsah balenia:

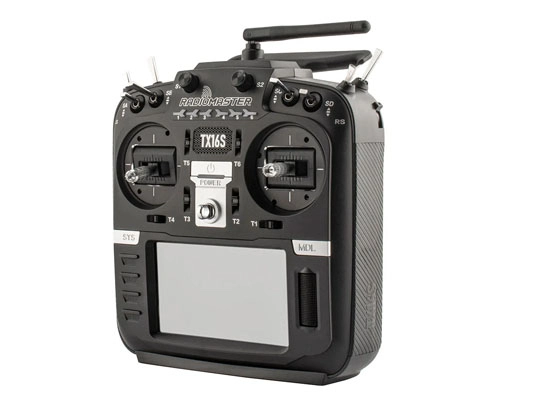

-Vysielač RadioMaster TX16S MKII
-púzdro na dve batérie 18650
-USB-C kábel
-SD karta
-druhý pár gripov
-drobné príslušenstvo
-prepravné puzdro pre vysielač
-rýchly úvod v českom a anglickom jazyku
