Charakteristika

RC model auta Arrma Big Rock 6S BLX v mierke 1:7 s pohonom 4WD, agresívnym vzhľadom a extrémnym výkonom. Rýchlosť až 104 km/h. Výkonný bezkartáčový motor s regulátorom Spektrum Smart. Vysoká odolnosť vďaka hliníkovým dielom. Vysielač Spektrum SLT3.

Obsah balenia

Balenie obsahuje kompletne zostavený RC model Arrma Big Rock 6S BLX s nainštalovanými komponentmi - striedavý regulátor Firma™ 150A Smart V2, motor Firma 4074 2050Kv, prijímač Spektrum SR315 DSMR, servo Spektrum S665 18kg MG. Vysielač Spektrum SLT3 2,4 GHz. Príslušenstvo: krížový kľúč (4,5, 5,5, 7 mm), krížový kľúč (7, 8, 10, 17 mm), imbusový kľúč (1,5, 2,0, 2,5, 3, 5,0 mm), skratovacia prepojka IC5, pastorky 16T, 4x AA batérie do vysielača. Návod CZ a viacjazyčný manuál EN, DE, FR.

Charakteristika

RC model auta Arrma Big Rock 6S je založený na osvedčenej platforme 6S BLX a zmenšený v mierke 1:7. Vďaka výkonnému striedavému motoru a elektronike Spektrum Smart dosahuje rýchlosť až 104 km/h. Pre maximálnu odolnosť sú v konštrukcii modelu použité vysokopevnostné hliníkové diely, ktoré sú eloxované čiernou farbou, čo v kombinácii s karosériou vytvára agresívny "stealth" vzhľad.

Pohonný systém RC modelu, podporovaný 6S LiPo batériami, obsahuje vysokoúčinný striedavý motor Spektrum Firma™ 2050Kv, ktorý je dokonale zladený s vodotesným* regulátorom Spektrum Firma 150A Smart V2 s konektormi IC5.Pre model bol použitý nový regulátor, ktorý poskytuje väčšiu razanciu a lepší pocit z jazdy. Na tvrdých, rovných povrchoch môžete na dosiahnutie maximálnej rýchlosti použiť dodávaný voliteľný pastor.

Na vysoko odolný model, ktorý zvládne akýkoľvek terén, je nainštalovaný čierny eloxovaný hliníkový podvozok 6061-T6 a nezávislé odpruženie s nastaviteľnými hliníkovými tlmičmi naplnenými olejom. Jednotlivé komponenty, ako napríklad kovové hnacie ústrojenstvo, oceľové hriadele a nové digitálne servoregulátory Spektrum S665 s kovovými prevodmi, spoločne využívajú plný potenciál striedavého pohonu 6S.

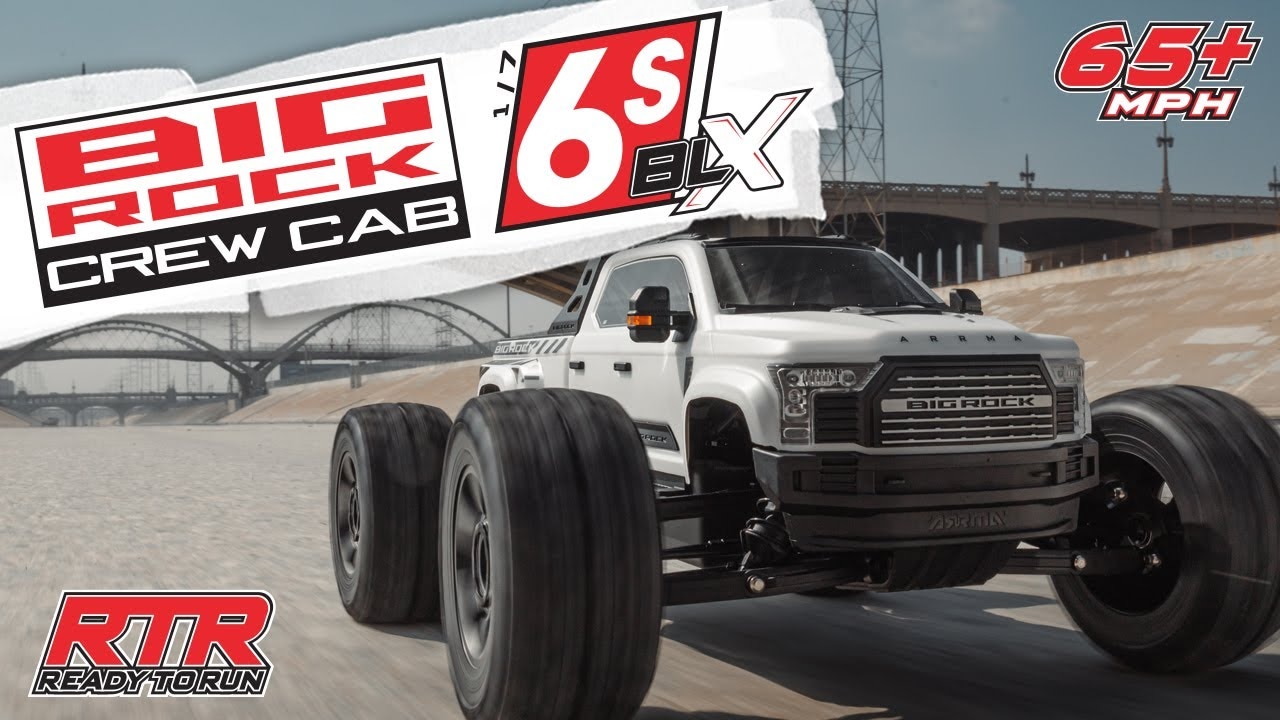

Auto na diaľkové ovládanie BIG ROCK 6S BLX RTR s dlhou karosériou stelesňuje agresívny štýl pickupov. Systém bezklipového uchytenia prednej karosérie zachováva čistý, neuveriteľne detailný vzhľad v mierke. Integrovaný rám dodáva dodatočnú ochranu proti prevráteniu. Masívne odvetrané pneumatiky dBoots® RAGNAROK™ V2 s vysokým dezénom na päťlúčových kolesách dotvárajú výnimočný vzhľad a dodávajú vysokú priľnavosť, ktorú potrebujete na dosiahnutie rýchlosti a ľahkého ovládania na najrôznejších povrchoch.

RTR ARRMA BIG ROCK 6S BLX je zostavený, dokončený a pripravený na jazdu, vrátane dodávaného vysielača Spektrum SLT3™. Stačí len pridať pohonnú batériu a nabíjač batérie.

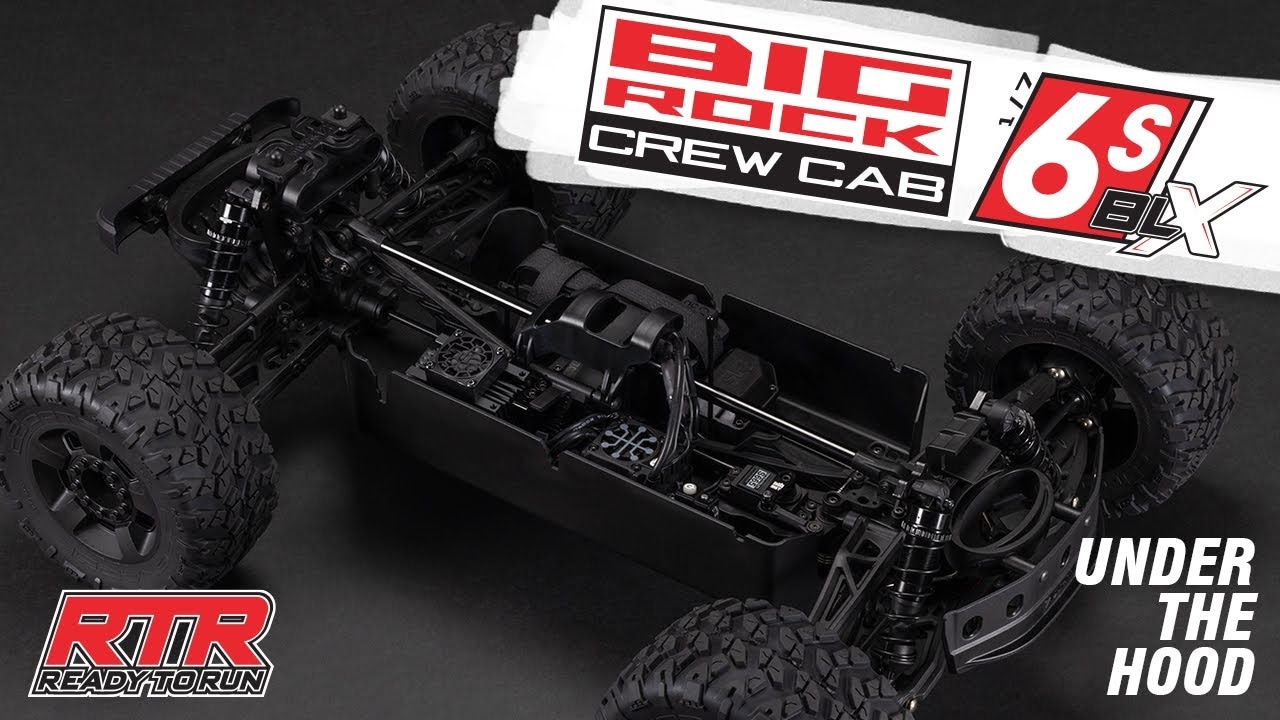

Spustený podvozok

Meradlo ARRMA® BIG ROCK™ 6S BLX RTR monster truck v mierke 1:7 je určené na rýchlu a drsnú jazdu bez kompromisov. Je vybavený čiernym eloxovaným hliníkovým podvozkom so silnými kompozitnými bočnými krytmi na ochranu pred nečistotami, stredovou výstuhou a šikmými vzperami pre maximálnu odolnosť. Odolné hnacie ústrojenstvo obsahuje celokovový diferenciál a prevodové stupne. V celom hnacom ústrojenstve sú použité oceľové hnacie hriadele.

Odolné náboje kolies a guľové kĺby

Matky nábojov majú integrované tesniace krúžky, ktoré ich udržujú na mieste. Guľové čapy boli vylepšené o novú vrchnú krytku, ktorá zabraňuje vyskočeniu tyče z čapu a silnému nárazu.

Plášte DBOOTS® RAGNAROK™ V2

Drážka dezénu pneumatík dBoots RAGNAROK V2 poskytuje vysokú priľnavosť na širokom spektre povrchov. Pneumatiky sú namontované na štýlových päťlúčových diskoch, ktoré dotvárajú vzhľad modelu.

Nastaviteľné olejové tlmiče

Nastaviteľné, olejom plnené tlmiče majú čierne telo z eloxovaného hliníka a sú namontované na prednej a zadnej veži tlmičov tiež z eloxovaného hliníka. Tlmiče zabezpečujú stály kontakt s povrchom pre maximálnu trakciu a poskytujú vysokú odolnosť pri skokoch.

Detailná karoséria

Digitálne servo SPEKTRUM® S665

Podvozok je vyrobený z kvalitného materiálu, ktorý je súčasťou balenia.
• SPEKTRUM® S665 servo s kovovými prevodmi, 25T tisícin
• Vodotesné*
• Moment 20 kg.cm pri 7,4 V, rýchlosť 0,12s/60°
• O 11 % vyšší krútiaci moment

SPEKTRUM™ FIRMA™ 150A V2 SMART 3S-6S AC regulátor

Ovládanie modelu zabezpečuje najmodernejší regulátor SPEKTRUM™ FIRMA™ 150A V2 SMART s 32-bitovým mikrokontrolérom ARM Cortex M4, ktorý je schopný snímať kompletnú telemetriu a prenášať ju do prijímača prostredníctvom integrovaného vodiča v novom konektore IC5. Údaje sa prenášajú prostredníctvom protokolu SRXL2. Riadiaca jednotka získava informácie o type, teplote a napätí článkov batérie priamo z inteligentnej batérie. Prúd, teplota, celkové napätie batérie, napätie jednotlivých článkov batérie, teplota batérie, zostávajúca kapacita a otáčky motora sú k dispozícii v reálnom čase.

Elektronika je kompletne uzavretá v špeciálnej zalievacej zmesi, ktorá zabraňuje prenikaniu vlhkosti* alebo nečistôt do elektroniky. Regulátor sa zapína a nastavuje pomocou tlačidiel, ktoré sú pod gumovým krytom.

Upgradovaný firmvér V2 poskytuje ostrejší výkon a istejší pocit z ovládania.

• Ovládač je vybavený rýchlym a výkonným 32-bitovým procesorom ARM M4
• Riadič je vodotesný*
• Ochrana proti prepätiu, tepelná ochrana, ochrana proti poruche
• Automatické odpojenie LiPol v prípade nízkeho napätia
• Robustný plastový kryt, hliníkový chladič s ventilátorom pre vysokú účinnosť
• Nastaviteľný vysoko výkonný BEC
• Vysoko odolné konektory IC5™, kompatibilné s konektormi EC5™

Výkonný motor

• Spectrum Firma 2050Kv 4074 motor
• Poháňaný až 6 článkami LiPo
• Hliníkový kryt s čiernym eloxovaním a vygravírovaným logom Spektrum
• Štyripólová konštrukcia pre hladký chod a vysoký krútiaci moment
• Hriadeľ s priemerom 5 mm je uložený v guličkových ložiskách
• Motor je z výroby vybavený 4 mm pozlátenými konektormi pre spoľahlivé pripojenie
• Drážka na konci hriadeľa motora umožňuje bezpečnú montáž pastorka

Spektrum SR315 DSMR Sport

Prijímač novej generácie SR315 DSMR Sport v mikro dizajne váži len 6 g. Možnosť voľby SmartSafe™ alebo "Gas" Failsafe, párovanie pomocou tlačidla. Technológia DSMR zaručuje plný rozsah a rýchlu odozvu prijímača.

• Ľahký, zaoblený rohový dizajn škatule
• Vďaka párovaciemu tlačidlu nie je potrebné používať párovací konektor
• Pri párovaní sú k dispozícii funkcie SmartSafe™ Failsafe a "Plynový režim"
• Bezpečný modulačný protokol DSMR a vysoká frekvencia snímok 5,5 ms
• Kompatibilita s telemetriou SMART, (vysielač kompatibilný s DMSR s aplikáciou SPEKTRUM na prístrojovej doske)

Vysielač Spektrum SLT3

Trojkanálový vysielač Spektrum SLT3 pre volant pracujúci v pásme 2,4 GHz je kompatibilný s protokolom SLT. Nízka hmotnosť vysielača Spektrum SLT3 umožňuje jeho držanie bez únavy. Volant je potiahnutý penovou obručou pre pevné uchopenie. Rozloženie ovládacích prvkov je praktické a intuitívne - všetky ovládacie prvky sú umiestnené tak, aby boli v prípade potreby rýchlo dostupné. Na pripevnenie k popruhu je k dispozícii bezpečné pútko.

• 3-kanálová súprava volantu Spektrum SLT RC na spoľahlivé ovládanie
.
• Osvedčený dizajn pre pohodlné uchopenie bez únavy
• Maximálne limity vychýlenia kanála riadenia
• Trimovanie plynu a riadenia, spätný chod plynu a riadenia
• Omedzovač výkonu motora 50 %, 75 % a 100 %
• Tretí kanál možno použiť pre ďalšie zariadenia, napr. zvukové moduly.

Technológia SMART spoločnosti Spektrum

Spektrum Technológia SMART ponúka viac informácií o modeli, prenos telemetrie, jednoduchšiu obsluhu a starostlivosť o batérie. Všetky komponenty SMART vrátane batérií dokážu navzájom komunikovať a prenášať telemetriu. Na zobrazenie kompletnej telemetrie je potrebný kompatibilný vysielač Spektrum s displejom. Zobrazenie telemetrie závisí od typu vysielača pre konkrétny model.

Ďalšie informácie o technológii Smart nájdete na našom blogu. Zoznam kompatibilných vysielačov nájdete tu.

Funkcie

• Vysoko výkonný hotový RC model auta
• Horúco maľovaná detailná karoséria
• Bezzadný systém upínania karosérie
• Integrovaný rám v karosérii pre zvýšenie odolnosti
• Čierny podvozok a komponenty elektroniky pre agresívny "stealth" vzhľad
• Hliníkový podvozok s čiernym eloxovaním
• Silné kompozitné bočné kryty podvozku odolné voči nečistotám
• Olejom plnené predné a zadné hliníkové tlmiče
• Robustné hnacie ústrojenstvo pre vysoké zaťaženie
• Celokovový diferenciál a prevodovky
• Prepletené oceľové hnacie hriadele
• Striedavý motor Spectrum™ Firma™ 4074 2050 KV
• Nový regulátor Spektrum Firma™ 150A V2
• Spektrum 2,4 GHz RF Kit - vysielač SLT3™ s prijímačom SR315 DSMR®
• Výkonné vodotesné* servoregulátor Spektrum S665 s kovovými prevodmi
• Plášte DBoots® RAGNAROK™ V2 s odolným terénnym dezénom
• Päťlúčové kolesá s odolným nosičom kolies

* Informácie o špecifikácii vodotesnosti nájdete v používateľskej príručke. Tipy a triky týkajúce sa prevádzky vo vlhkom prostredí nájdete na blogu.

Odporúčaný nákup

Na sprevádzkovanie modelu je potrebná pohonná batéria a vhodná nabíjačka pohonných batérií.

Doporučené batérie

Najvhodnejší je jeden LiPo pohonný akumulátor so 4 alebo 6 článkami (14,8, 22,2 V). V tomto prípade sa druhý vstup Y-kábla skratuje priloženou prepojkou IC5, ktorá je už súčasťou balenia RC auta.

Model je možné prevádzkovať aj na dvojicu 2-článkových (7,4 V) alebo 3-článkových (11,1 V) LiPo akumulátorov zapojených do série. V tomto prípade pripojíte oba akumulátory k Y-káblu, ktorým je regulátor vybavený z výroby. Nevýhodou tohto riešenia je, že oba akumulátory musia byť úplne identické a rovnako nabité. Preto je vhodnejšie použiť jeden 4 alebo 6článkový akumulátor, pozri vyššie.

• Na bežné jazdenie sa používa jeden LiPo akumulátor Spektrum 14,8 V 5000 mAh s technológiou Smart alebo akumulátor Spektrum G2 14,8 V 5000 mAh s technológiou Smart G2. Vďaka nižšej rýchlosti je toto riešenie vhodné pre deti.
• Na bežnú jazdu s dlhšou dobou chodu je vhodný jeden LiPo akumulátor Spektrum G2 14,8 V 6800 mAh s Technológiou Smart G2. Vzhľadom na obmedzenú rýchlosť je toto riešenie vhodné pre deti.
• Na dosiahnutie maximálnej rýchlosti odporúčame jednu batériu Black Magic 22,2 V 4200 mAh
.
• Pre maximálnu rýchlosť, výkon a čas jazdy odporúčame jednu batériu Spektrum G2 22,2 V 6800 mAh s technológiou Smart G2.
• Na dosiahnutie maximálnej možnej rýchlosti odporúčame dvojicu trojčlánkových batérií Spektrum 11,1 V 5000 mAh s technológiou Smart alebo Spektrum G2 11.1 V 5000 mAh s Technológiou Smart G2 alebo mimoriadne výkonné batérie Spektrum G2 11,1 V 6800 mAh s Technológiou Smart G2.

Batérie Spektrum s technológiou Smart sú v súčasnosti najmodernejším a najbezpečnejším spôsobom údržby a nabíjania batérií. Výhody technológie Spektrum Smart nájdete tu.

Batérie Smart G2 sú ešte jednoduchšie a bezpečnejšie vďaka absencii vyvažovacieho konektora. Okrem toho majú batérie G2 až 3x rýchlejšie automatické vybíjanie do režimu skladovania.Batérie Smart G2 možno nabíjať len na nabíjačkách Spektrum Smart a Smart G2.

Doporučené nabíjačky pre bežné batérie a batérie Smart

Nabíjačka Spektrum Smart dokáže nabíjať batérie Smart a Smart G2 aj konvenčné batérie. Predtým predávané nabíjačky Smart po aktualizácii podporujú aj Smart G2.

• Nabíjačka Spektrum S1100 G2 s jedným výstupom 1x 100 W do siete.
• Spektrum S1200 G2 jednovýstupová 1x 200W sieťová nabíjačka.
• Sieťová nabíjačka Spektrum S2100 G2 s dvoma 2x 100W výstupmi.
• Sieťová nabíjačka Spektrum S1400 G2 s jedným 1x 400 W výstupom.

LED osvetlenie

Model je možné vybaviť pôsobivým predným a zadným LED osvetlením, ktoré sa do modelu ľahko inštaluje. Ešte viac vylepšite vzhľad a užite si večerné jazdy.

Univerzálny vysielač s displejom

Na prevádzku modelu odporúčame ako ladiacu súpravu univerzálny vysielač Spektrum DX5C alebo DX5 Rugged, ktorý má v porovnaní s dodávaným vysielačom nasledujúce výhody:

• Displej na zobrazenie údajov a pohodlné nastavenie
• Zobrazenie kompletnej telemetrie SMART poskytovanej modelom (v závislosti od typu modelu)
• Presná mechanika ovládania, vynikajúca ergonómia
• Možnosť nastavenia pokročilých funkcií vrátane exponenciál
• Párovanie viacerých modelov s jedným vysielačom, pamäť pre jednotlivé nastavenia

Príslušenstvo pre bežnú prevádzku

Na bežnú prevádzku RC modelov potrebujete lepidlo na pneumatiky, lepidlo na skrutky, súpravu náradia a silikónový olej na tlmiče. Z našej ponuky odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlo na pneumatiky sa používa na prilepenie pneumatík k ráfiku disku. Vždy je potrebné, aby bola pneumatika pevne prilepená k ráfiku disku po celom obvode! Ak pneumatika nie je prilepená po celom obvode, môže sa roztrhnúť. Lepidlo na pneumatiky má špeciálne zloženie, ktoré je schopné lepiť materiály, ako je guma alebo nylon, a zároveň je lepidlo po vytvrdnutí pružné. Z nášho sortimentu odporúčame lepidlo na pneumatiky Robitronic - pozrite si odporúčané príslušenstvo.

Z času na čas je potrebné pridať silikónový olej do tlmičov modelu a vymeniť olej v diferenciáloch. Pri bežnej prevádzke dochádza len k malým únikom silikónového oleja po piestoch tlmičov. Ak je povrch piestnych tyčí tlmičov alebo stav tesnení v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely. Z našej ponuky silikónových olejov odporúčame silikónové oleje TLR (Team Losi Racing), pozri odporúčané príslušenstvo.

Pre bežnú údržbu je potrebné lepidlo na skrutky. Skrutky priskrutkované do kovového materiálu (napr. skrutky v motore, nastavovacia skrutka v pastorku) musia byť týmto lepidlom zaistené proti uvoľneniu.

Ochranný obal batérie

Ochranný obal je určený na zníženie rizika spojeného s prepravou a nabíjaním akumulátorov. Akumulátory LiPo môžu pri zachovaní malých rozmerov a nízkej hmotnosti poskytovať vysoké vybíjacie prúdy a majú veľkú kapacitu na dlhé cestovanie. Na druhej strane sú LiPo batérie obzvlášť náchylné na mechanické poškodenie.
