Charakteristika

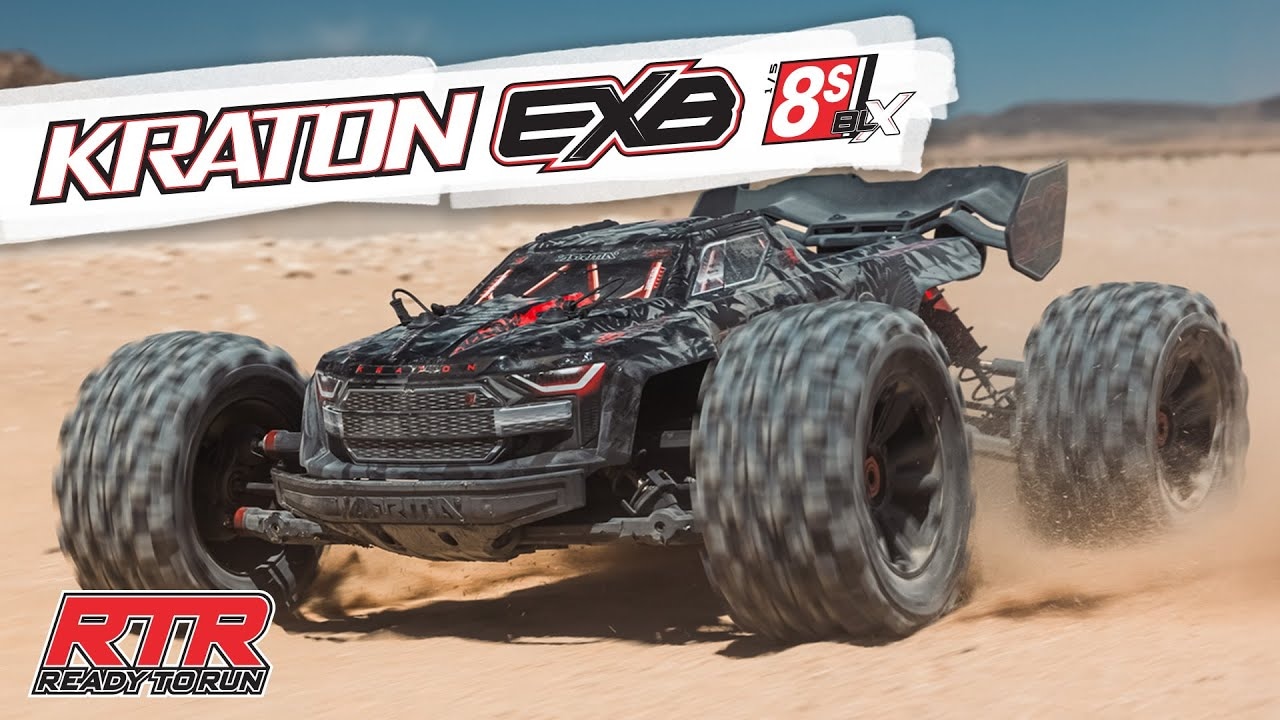

Najväčšie a najvýkonnejšie terénne RC auto ARRMA je Kraton 8S v mierke 1:5 a s pohonom 4x4. Je vybavené vysoko odolnými hliníkovými dielmi EXtreme Bash, výkonnejším striedavým pohonom 8S a agresívnou karosériou EXB. Rýchlosť až 80 km/h. Vysielač Spektrum DX3 2,4 GHz.

Obsah balenia

V balení je zostavený RC model Arrma Kraton 8S BLX 1:5 s nainštalovanými komponentmi: striedavý motor Spektrum™ Firma™ 5687 1100Kv, regulátor Spektrum™ Firma™ 160A V2, servoregulátor Spektrum™ S6510 59kg.cm, prijímač SR6200A AVC®. Vysielač DX3 DSMR 2,4 GHz. Príslušenstvo: tlmičové piesty (4x 1,4 mm, 4x pevné), pastorky Safe D8 Mod1 30T, imbusový kľúč 8 mm, nástrčné kľúče (11 mm, 7 mm), kľúč 8 mm, kľúč na kolesá 24 mm a kliešte na matice kolies. Návod CZ a EN, DE, FR.

Charakteristika

RC model auta Arrma Kraton 8S 1:5 v najväčšej veľkosti a najlepšej kvalite je vďaka mnohým vylepšeniam pripravený na extrémnu jazdu ako nikdy predtým. Model je po novom vybavený dielmi EXtreme Bash pre bezkonkurenčnú odolnosť a pohon s ešte väčším výkonom.

Pohon je vybavený masívnym bezkartáčovým motorom s veľkým priemerom 5687 1100kv, ktorý poskytuje o 10 % vyšší krútiaci moment ako predchádzajúca generácia. Motor dopĺňa úplne nové servo Spektrum S6510 s kovovými prevodmi a krútiacim momentom 59 kg.cm pri napätí 8,4 V, čo je o 50 % viac ako u predchádzajúceho modelu. Kompletnú elektroniku dopĺňa regulátor Spektrum FIRMA 160A Smart vo verzii V2 s väčšou razanciou a lepším pocitom z riadenia a RC súprava Spektrum DX3 2,4 GHz DSMR, vybavená elektronickou stabilizáciou jazdy AVC pre vynikajúce ovládanie modelu za všetkých okolností.

Inštalované vysokopevnostné diely EXB dodávajú modelu auta na diaľkové ovládanie prakticky nezastaviteľný výkon. Balík dielov EXB obsahuje 5 mm hrubú hliníkovú dosku podvozku EXB 7075 T6 CNC leptanú laserom, prednú konzolu z červeno eloxovaného hliníka CNC EXB a predný nárazník EXB s konštrukciou pohlcujúcou nárazy. Vrcholom je kit karosérie s agresívnym farebným motívom EXB, ktorý sa nepodobá žiadnemu inému modelu.

Na jazdu v teréne a veľkolepé skoky je model vybavený 20 mm olejom plnenými tlmičmi s hliníkovým telom a 6 mm piestnymi tyčami. Veže tlmičov sú vyrobené z robustného kompozitného materiálu, ktorý rozptyľuje energiu nárazu. Veľké pneumatiky dBoots® COPPERHEAD™ 2 sú prilepené na lúčové kolesá.

Pevnosť podvozku zvyšuje centrálna podpera karosérie, hliníkové stredové výstuhy a zvýšené bočnice podvozku. Celokovový diferenciál a prevodovka a odolné oceľové hnacie hriadele spolu tvoria odolné hnacie ústrojenstvo, ktoré odolá extrémnemu zaťaženiu. Osvedčená modulárna konštrukcia uľahčuje servis modelu vďaka rýchlej dostupnosti kritických komponentov. Vďaka svojmu výkonu, technickým vlastnostiam patrí medzi najväčšie a najlepšie RC modely.

EXB (EXtreme Bash)

Vysokopevnostné komponenty EXB použité na všetkých exponovaných častiach robia z modelu Arrma Kraton 1:5 EXB nezastaviteľný model.

Ocelové spojovacie tyče

Oceľové spojovacie tyče s priemerom 8 mm v kombinácii so 7 mm oceľovými článkami riadenia umožňujú Arrme odolávať mimoriadne silným nárazom.

Olejom plnené tlmiče nárazov

Červeno eloxované hliníkové telesá tlmičov sú naplnené olejom pre dosiahnutie realistických jazdných vlastností. Matica umožňuje jednoduché nastavenie predpätia pružiny.

Plášte DBOOTS®

Plášte dBoots COPPERHEAD 2 SB s agresívnym dezénom sú namontované na tuhých čiernych MT nylonových kolesách, ktoré poskytujú modelu Kraton skvelú trakciu na okamžité zrýchlenie a bezpečné brzdenie. Dokážu preniesť hrubú silu pohonu na 24 mm kolesá.

Rýchly prístup k motoru

Efektívna konštrukcia zaisťuje ľahký prístup k motoru, ktorý je namontovaný na posuvnom držiaku.

Modul elektroniky

Ľahko prístupný, kompaktný modul elektroniky je priskrutkovaný k podvozku a obsahuje vodotesnú* prijímaciu skrinku, servo a držiak regulátora.

Centrálne vystuženie

Laserom leptaná 5 mm doska podvozku je vyrobená z odolného eloxovaného hliníka 7075 T6. Sú k nej priskrutkované kompozitné zvýšené bočnice. Stredovú podperu tvorí súprava červených eloxovaných hliníkových výstuh.

Spodná kovová konštrukcia

Dolné oceľové poloosy a kovové diferenciály a prevodovky zabezpečujú, že vozidlo 4x4 je vždy pripravené na akciu.

SPEKTRUM™ FIRMA™ 160A V2 SMART AC Controller

Ovládanie modelu zabezpečuje najmodernejší regulátor SPEKTRUM™ FIRMA™ 160A SMART s 32-bitovým mikrokontrolérom ARM Cortex M4, ktorý dokáže snímať kompletnú telemetriu a prenášať ju do prijímača prostredníctvom integrovaného vodiča v novom konektore IC5. Údaje sa prenášajú prostredníctvom protokolu SRXL2. Riadiaca jednotka získava informácie o type, teplote a napätí článkov batérie priamo z inteligentnej batérie. Nemusíte sa starať o správne nastavenie typu batérie a prípadné nedostatočné vybitie batérie.

Elektronika je kompletne uzavretá v špeciálnej zalievacej zmesi, ktorá zabraňuje prenikaniu vlhkosti* alebo nečistôt do elektroniky. Ovládač sa zapína a nastavuje pomocou tlačidiel, ktoré sa nachádzajú pod gumovým krytom.

Upgrade firmvéru poskytuje ostrejší výkon a istejší pocit z ovládania.

• Ovládač je vybavený rýchlym a výkonným 32-bitovým procesorom ARM M4
• Ovládač je vodotesný*
• Ochrana proti prepätiu, tepelná ochrana, ochrana proti poruche
• Automatické odpojenie LiPol v prípade nízkeho napätia
• Robustný plastový kryt, hliníkový chladič s ventilátorom pre vysokú účinnosť
• Výkonný BEC
• Vysoko odolné konektory IC™, kompatibilné s konektormi EC™

SPEKTRUM™ FIRMA™ 5687_1100kv bezkartáčový motor

Spektrum Firma 5687™ 1100Kv bezkartáčový motor s vnútorným rotorom a 4-pólovou konštrukciou pre vysoký výkon a vynikajúcu účinnosť. Hriadeľ s priemerom 8 mm je uložený v guľôčkových ložiskách, 6,5 mm konektory s pozlátenými kontaktmi pre spoľahlivé a účinné pripojenie.

Spektrum 59 kg.cm servo riadenia

Riadenie zabezpečuje servo S6510 s gigantickou silou (krútiaci moment: 59 kg.cm pri 8,4 V). Servo je vodotesné* a prachotesné. Odolné kovové prevody zabezpečujú dlhú životnosť a mechanickú odolnosť. Rozmery serva sú 60 x 55 x 29 mm.

Prijímač SR6200A

Spektrum SR6200A 6-kanálový RC prijímač s moduláciou DSM2/DSMR. Má vynikajúci dosah a odozvu, najmä v miestach, kde v pásme 2,4 GHz pracuje viacero systémov. Prijímač je vybavený patentovaným systémom AVC (Active Vehicle Control) spoločnosti Spektrum a telemetriou s plným dosahom. Prijímač podporuje technológiu Spektrum Smart.

Vysielač Spektrum DX3 2,4 GHz DSMR

Nový RC vysielač Spektrum DX3 má 3 kanály a je kompatibilný so stabilizačným systémom Spektrum AVC a telemetriou Spektrum Smart. Vynikajúci dosah, super rýchla odozva a vysoká odolnosť voči rušeniu vďaka exkluzívnej technológii Spektrum DSMR. Rýchle nastavenie potrebných parametrov.

• LED indikácia stavu nabitia pohonných batérií Smart v modeli
• Podpora stabilizačného systému Spektrum AVC
• Nastaviteľný reverz, veľkosť výchylky a funkcia 3. kanála
• Trim kanál plynu a riadenia
• Vďaka obmedzovaču plynu môžete obmedziť maximálnu rýchlosť modelu
• Ergonomický, ľahký
• Stĺpik s penovou obručou na pohodlné uchopenie

Technológia SMART Spektrum

Model je vybavený komponentmi s technológiou Spektrum Smart, ktorá ponúka viac informácií o modeli, jednoduchšiu obsluhu a starostlivosť o batérie. Všetky komponenty SMART vrátane batérií dokážu navzájom komunikovať a prenášať telemetriu.

Vysielač DX3 zobrazuje stav nabitia batérie Smart v modeli.

Pri ladení môžete zobraziť kompletnú telemetriu (otáčky, rýchlosť, teplotu a ďalšie údaje):

Vykonávate všetky potrebné úkony, aby ste sa mohli spoľahnúť na to, že ste sa dostali do kontaktu so zariadením.
• Pridaním BT modulu k vysielaču sady DX3 môžete model pripojiť ku grafickej aplikácii Spektrum Dashboard v telefóne alebo tablete.
• Použitie univerzálneho vysielača Spektrum s displejom, napríklad DX5C.

Viac informácií o technológii Smart nájdete na našom blogu.

Aktívne riadenie vozidla (AVC)

Technológia AVC je pokročilá technológia Spectrum od spoločnosti Horizon Hobby, určená pre RC modely áut. Tento stabilizačný systém prináša úplne nový spôsob ovládania RC áut. Technológia AVC využíva senzory na súčasnú korekciu riadenia a plynu. Vďaka vhodným zásahom do riadenia a výkonu motora je výsledkom plynulejšia jazda, stabilné správanie na rovinke a v zákrutách a bezpečnejšie držanie stopy. Citlivosť riadenia je samozrejme variabilná, vrátane možnosti jeho vypnutia, takže všetko zostáva v rukách jazdca.

Funkcie

• Najvýkonnejší RC model auta Arrma 1:5
• Inštalované odolné hliníkové diely EXtreme Bash 7075-T6
• Väčšie tlmiče, spojky, spojovacie tyče a ďalšie
• Agresívny štýl karosérie EXB s lesklým a matným efektom
• Vylepšený a výkonnejší striedavý pohon na napájanie 8S LiPo
• Laserom leptaná 5 mm hliníková doska podvozku EXB 7075 T6 CNC
• Červený eloxovaný hliníkový predný držiak CNC
• Spectrum FIRMA 1100 kv striedavý motor s o 10 % vyšším krútiacim momentom
• Servo riadenia s oceľovým prevodom Spektrum S6510 s o 47 % vyšším krútiacim momentom
• Vysielač DSMR Spektrum DX3 2,4 GHz
• Prijímač Spektrum SR6200A s elektronickou stabilizáciou jazdy AVC
• Ľahko servisovateľná konštrukcia predného a zadného diferenciálu
• Modernizovaný inteligentný ESC Spektrum FIRMA 160A V2 s väčšou razanciou a lepším pocitom z jazdy
• Plášte Big Block dBoots® Copperhead 2
• Predný nárazník s konštrukciou na tlmenie nárazov
• Posuvný držiak motora
• Celokovový diferenciál a prevodovky
• Krúhle oceľové poloosy
• Ľahko prístupný modul elektroniky
• Červená eloxovaná hliníková stredová výstuha pre maximálnu odolnosť
• Silné kompozitné bočnice podvozku
• Zadné kolieska Wheelie bar
• Súčasťou je kvalitný 24 mm hliníkový kľúč na kolesá vyrobený CNC strojom

* Informácie o špecifikáciách vodotesnosti nájdete v návode na použitie. Tipy a triky na prevádzku vo vlhkom prostredí nájdete v príspevku na blogu.

Odporúčaný nákup

Na sprevádzkovanie modelu budete potrebovať 4x batérie AA do vysielača, pohonnú batériu a vhodnú nabíjačku pre pohonnú batériu.

Doporučené batérie

Model je možné prevádzkovať na dva rovnaké 3S alebo 4S LiPo akumulátory (11,1 V, 14,8 V).

• Pre bežné jazdenie sú vhodné LiPo batérie Spektrum 11,1V 5000 mAh s technológiou Smart alebo batérie Spektrum G2 11,1V 5000 mAh s technológiou Smart G2.
• Na príležitostné jazdenie s dlhšou dobou chodu sú určené LiPo batérie Spektrum G2 11,1 V 6800 mAh s technológiou Smart G2.
• Pre maximálnu rýchlosť Spektrum 14,8 V 5000 mAh LiPo batérie s Technológiou Smart, Spektrum G2 14,8 V 5000 mAh batérie s Technológiou Smart G2.
• Na maximálnu rýchlosť, výkon a predĺženú dobu chodu slúžia LiPo batérie Spektrum G2 14,8 V 6800 mAh s Technológiou Smart G2.
• Na maximálnu rýchlosť, výkon a predĺženú dobu chodu slúžia LiPo batérie Spektrum G2 14,8 V 10 000 mAh s technológiou Smart G2.

Spektrálne batérie s technológiou Smart sú v súčasnosti najmodernejším a najbezpečnejším spôsobom údržby a nabíjania batérií. Výhody technológie Spektrum Smart nájdete tu.

Batérie Smart G2 sú ešte jednoduchšie a bezpečnejšie vďaka absencii vyvažovacieho konektora. Okrem toho majú batérie G2 až 3x rýchlejšie automatické vybíjanie do režimu skladovania.Batérie Smart G2 možno nabíjať len na nabíjačkách Spektrum Smart a Smart G2.

Doporučené nabíjačky pre bežné batérie a batérie Smart

Nabíjačka Spektrum Smart dokáže nabíjať batérie Smart a Smart G2 aj konvenčné batérie. Predtým predávané nabíjačky Smart po aktualizácii podporujú aj Smart G2.

• Nabíjačka Spektrum S1100 G2 s jedným výstupom 1x 100 W do siete.
• Spektrum S1200 G2 jednovýstupová 1x 200W sieťová nabíjačka.
• Sieťová nabíjačka Spektrum S2100 G2 s dvoma 2x 100W výstupmi.
• Sieťová nabíjačka Spektrum S1400 G2 s jedným 1x 400 W výstupom.

Stabilizátory a tuningové diely

Model je možné ďalej vylepšiť pomocou tuningových dielov, pozri časť príslušenstvo. Na zvýšenie stability v zákrutách je možné nainštalovať priečne stabilizátory s rôznou tuhosťou.

• Montážna súprava pre stabilizátory
• Stabilizátor 3 mm
• Stabilizátor 4 mm
• Stabilizátor 5 mm

Príslušenstvo pre bežnú prevádzku

Pre bežnú prevádzku RC modelov potrebujete lepidlo na pneumatiky, lepidlo na skrutky, súpravu náradia a silikónový olej na tlmiče. Z našej ponuky odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlo na pneumatiky sa používa na prilepenie pneumatík k ráfiku disku. Vždy je potrebné, aby bola pneumatika pevne prilepená k ráfiku disku po celom obvode! Ak pneumatika nie je prilepená po celom obvode, môže sa roztrhnúť. Lepidlo na pneumatiky má špeciálne zloženie, ktoré dokáže spojiť materiály, ako je guma alebo nylon, a zároveň je lepidlo po vytvrdnutí pružné. Z nášho sortimentu odporúčame lepidlo na pneumatiky Robitronic - pozrite si odporúčané príslušenstvo.

Z času na čas je potrebné pridať silikónový olej do tlmičov modelu a vymeniť olej v diferenciáloch. Pri bežnej prevádzke dochádza len k malým únikom silikónového oleja po piestoch tlmičov. Ak je povrch piestnych tyčí tlmičov alebo stav tesnení v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely. Z našej ponuky silikónových olejov odporúčame silikónové oleje TLR (Team Losi Racing), pozri odporúčané príslušenstvo.

Pre bežnú údržbu je potrebné lepidlo na skrutky. Skrutky priskrutkované do kovového materiálu (napr. skrutky v motore, nastavovacia skrutka v pastorku) musia byť týmto lepidlom zaistené proti uvoľneniu.

Ochranný obal batérie

Ochranný obal je určený na zníženie rizika spojeného s prepravou a nabíjaním akumulátorov. Akumulátory LiPo môžu pri zachovaní malých rozmerov a nízkej hmotnosti poskytovať vysoké vybíjacie prúdy a majú veľkú kapacitu na dlhé cestovanie. Na druhej strane sú LiPo batérie obzvlášť náchylné na mechanické poškodenie.
