Charakteristika

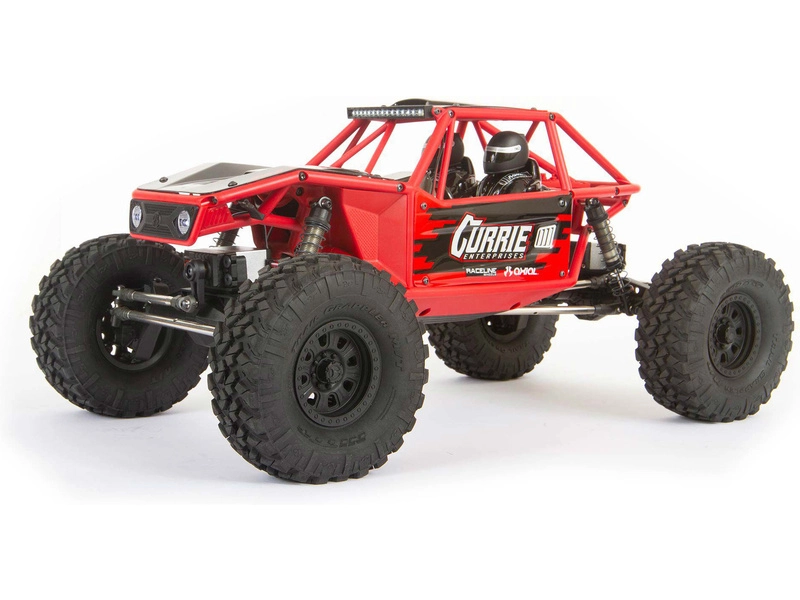

Crawler s riadením oboch náprav a náhonom na všetky kolesá 4WS, to je RC model auta Capra 1.9 4WS 1:10 Unlimited Trail Buggy. Zažite to pravé lezenie po skale s autom Capra. Má neuveriteľnú silu vďaka veľkému prevodu a výnimočnú svetlú výšku vďaka portálovým nápravám.

Obsah balenia

Balenie obsahuje kompletne zostavený RC model auta Axial Capra 1.9 Unlimited Trail Buggy v mierke 1 : 10 s nainštalovaným LED osvetlením a komponentmi: Axial jednosmerný motor 540 35T, Spektrum regulátor jendosmerný Firma 40 A s prijímačom, 2 Spektrum servá S614 MG WP 23T, vysielač Spektrum DX3 DSMR a 4 ks batérií AA do vysielača. Balenie ďalej obsahuje Kkľúč na kolesá, držiak na tuningové servo funkcie DIG vrátane časti servosaveru, návod v češtine a manuál EN, DE, FR, IT.

Charakteristika

Crawler s riadením oboch náprav a náhonom na všetky kolesá 4WS, to je RC model auta Capra 1.9 4WS 1:10 Unlimited Trail Buggy. Zažite to pravé lezenie po skale s autom Capra. Má neuveriteľnú silu vďaka veľkému prevodu a výnimočnú svetlú výšku vďaka portálovým nápravám.

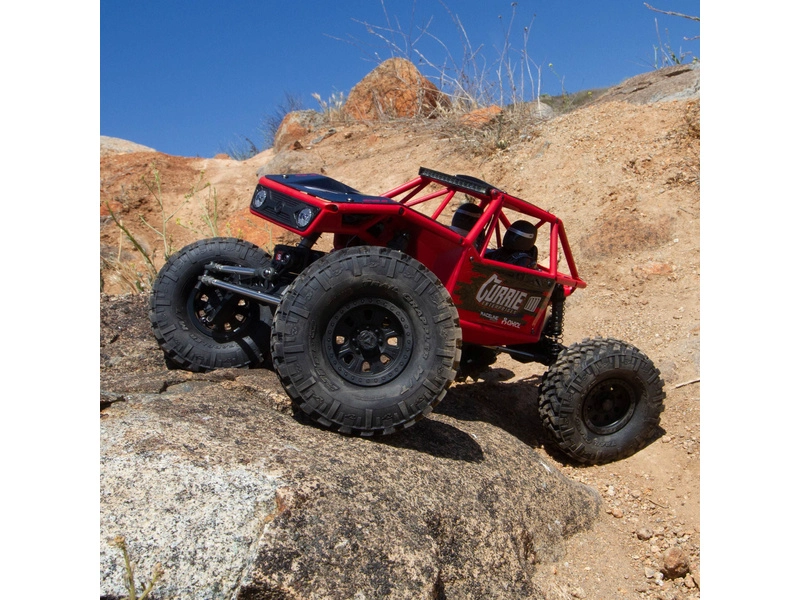

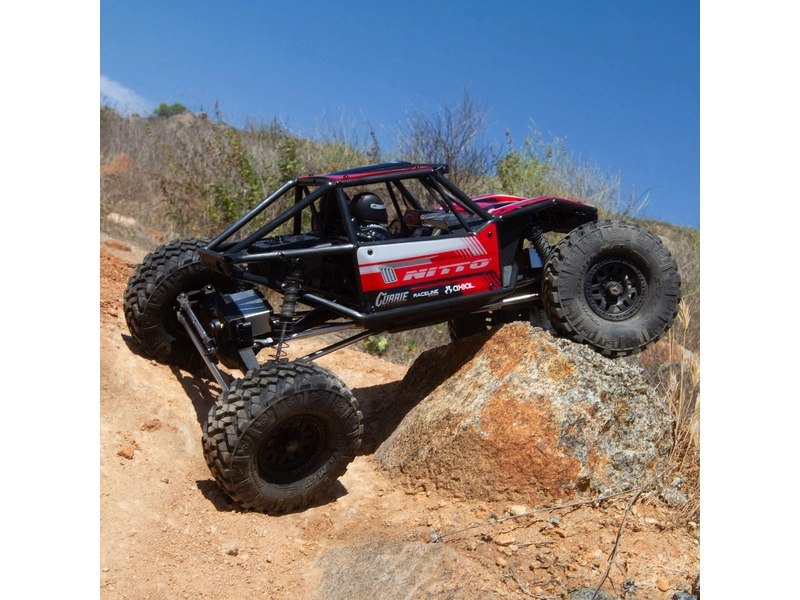

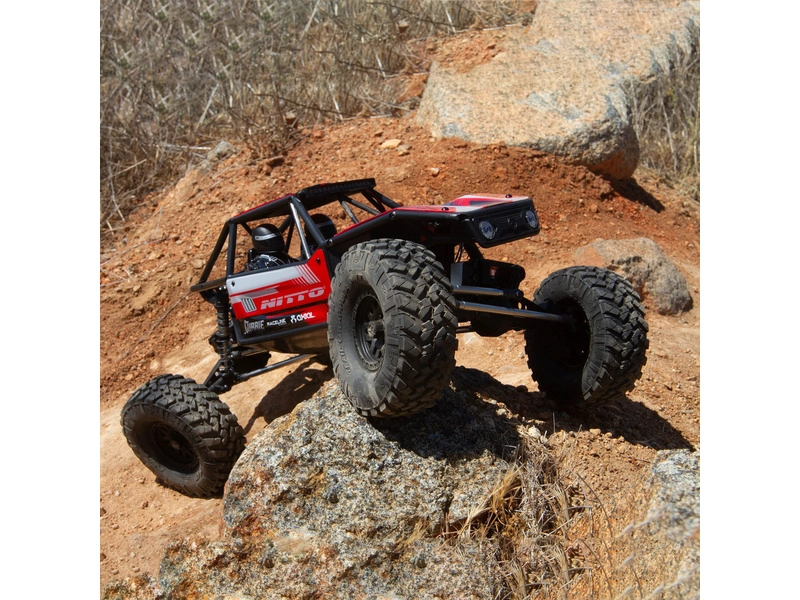

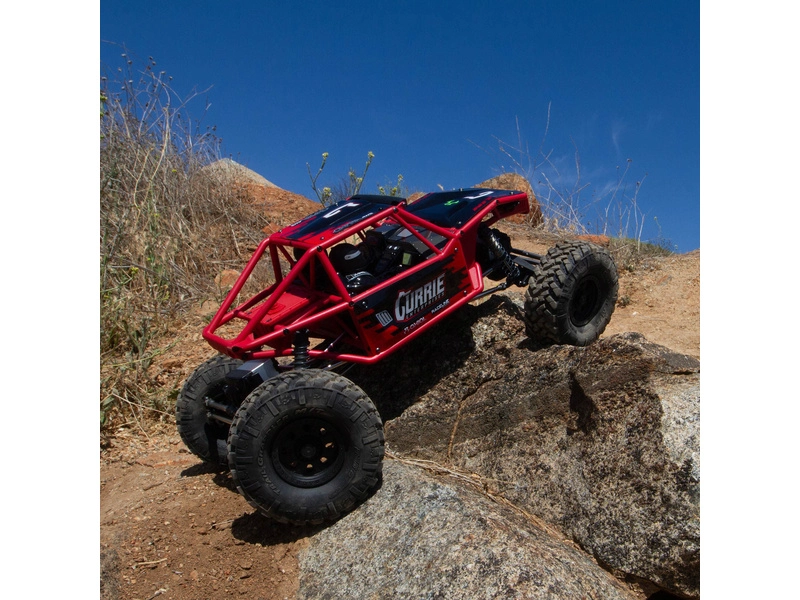

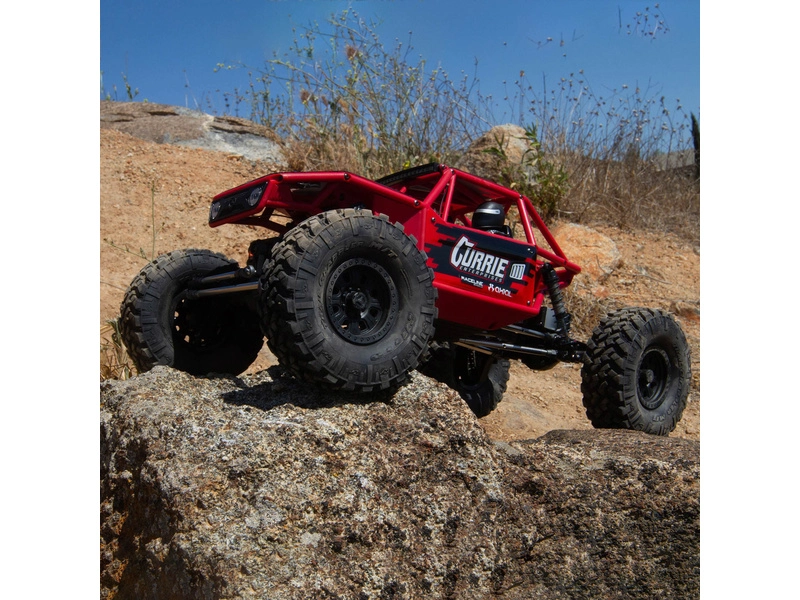

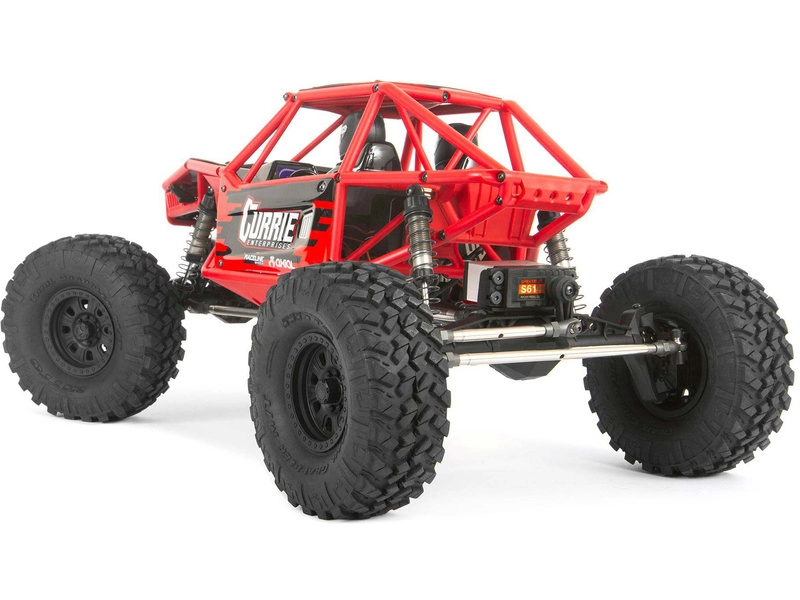

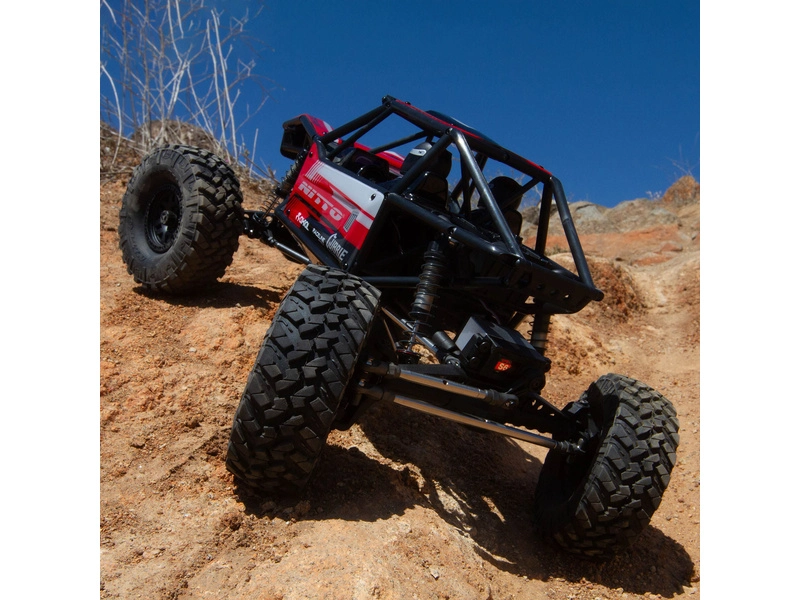

RC auto Axial Capra 1.9 Unlimited Trail Buggy je určený do skalnatého terénu a na súťažné lezenie. Model je kompletne zostavený a pripravený na jazdu. Na ovládanie je priložená 3-kanálová RC súprava Spektrum DX3 v pásme 2,4 GHz. K základným charakteristikám modelu patrí veľká svetlá výška s portálovými nápravami a riadená predná aj zadná náprava na dosiahnutie maximálnej manévrovateľnosti. Pomocou tlačidla tretieho kanála priloženého vysielača Spektrum™ DX3™ môžete riadiť zadnú nápravu v piatich polohách. Realistický dizajn rúrkovej karosérie, kompletné kovové prevody a guľkové ložiská, 4-bodové zavesenie náprav a portálové nápravy. Licencované kolesá s diskami Raceline a pneumatikami Nitto Trail Grappler 1.9 M/T.

Výkon na lezenie po skalách zaisťuje jednosmerný motor 540 s 35 závitmi na kotve, ktorý je náležite sprevodovaný v celkovom pomere 37 : 1. Nápravy majú 4-bodové zavesenie, odpružené sú hliníkovými tlmičmi s dlhým zdvihom, od centrálnej prevodovky vedú k nápravám CVD hriadeľa.

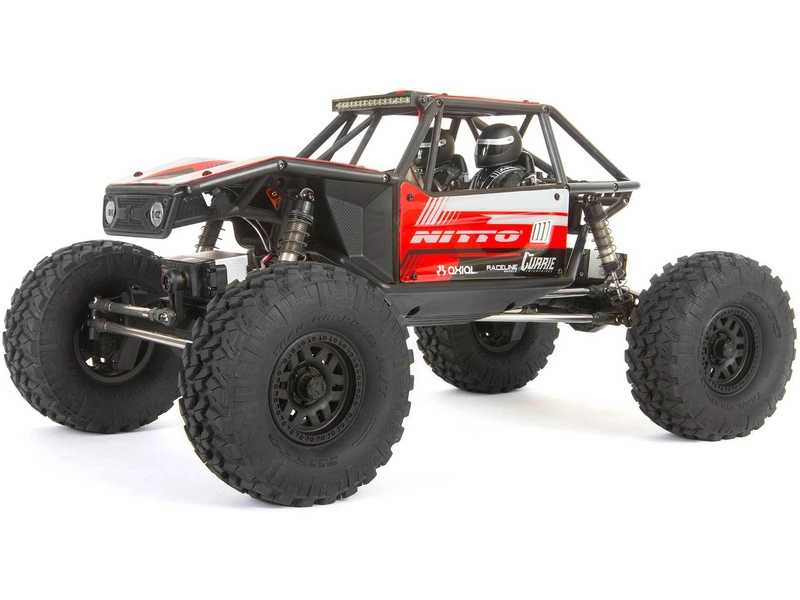

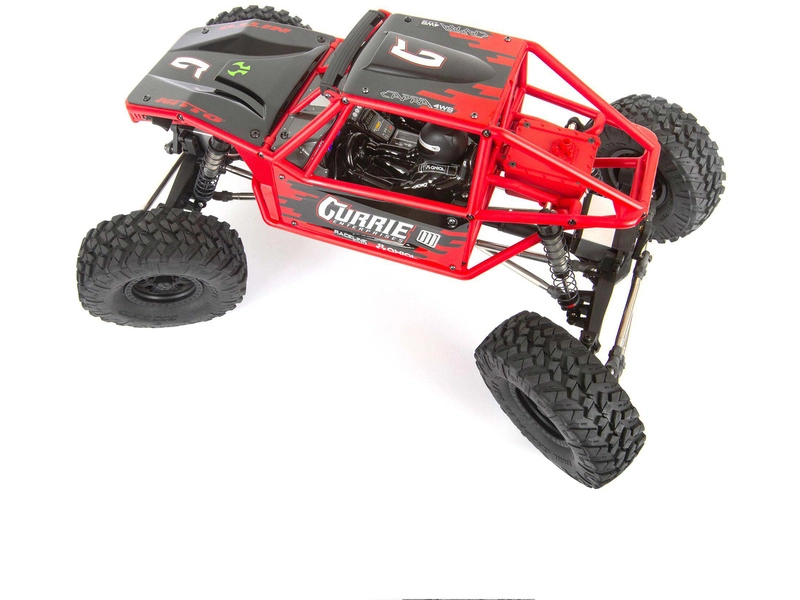

Trubková karoséria Capra™ 1.9 4WS Unlimited Trail Buggy má veľmi realistický vzhľad Rock Crawler Buggy a je optimalizovaný na zaistenie maximálneho odpruženia a priľnavosti pneumatík. Portálové nápravy Currie F9 majú až 45° rejd riadenia s väčšou svetlou výškou. Obe nápravy sú vybavené kovovými prevodmi, ktoré zaisťujú hladký chod pre efektívne a trvanlivé hnacie ústrojenstvo. Všetky články a závesné čapy sú vyrobené z antikorovej ocele a majú presné a odolné závesné body.

Priložený vysielač Spektrum™ DX3™ je vybavený exkluzívnou technológiou DSMR® na dosiahnutie vynikajúceho dosahu, rýchlej odozvy a odolnosti proti rušeniu. Je tiež plne kompatibilný s potenciálom Smart telemetrie, ktorý poskytuje riadiaca jednotka Spektrum™ Firma 2-in-1 40 A Smart prijímač s regulátorom. Pomocou Li-Pol batérie Spektrum™ Smart môžete počas jazdy orientačne sledovať kapacitu batérie v modeli na LED indikátore napätia na vysielači. Elektronika je chránená pred vodou a prachom. Voliteľne si môžete nastaviť funkciu DIG (zablokovanie zadnej nápravy), ktorá je od výroby deaktivovaná (na použitie DIG je potrebné vymeniť vysielač za 4-kanálový a doplniť si do auta mikroservo).

Capra™ 1.9 4WS Unlimited Trail Buggy má nainštalované väčšie, licencované pneumatiky Nitto Trail Grappler M/T, ktoré zväčšujú svetlú výšku a zároveň ponúkajú širšiu plochu na väčšiu trakciu. Pneumatiky sú namontované na licencovaných diskoch Raceline s 3-dielnym montážnym systémom Beadlock na jednoduchú výmenu pneumatiky bez lepenia.

Kľúčové vlastnosti RC modelu auta Axial Capra 1.9 4WS 1:10 Unlimited Trail Buggy

• Riadená predná aj zadná náprava.
• Prevodovka s tuningovou funkciou DIG (nie je od výroby funkčná).
• Portálové nápravy Currie F9 zvyšujú svetlú výšku skrine diferenciálu.

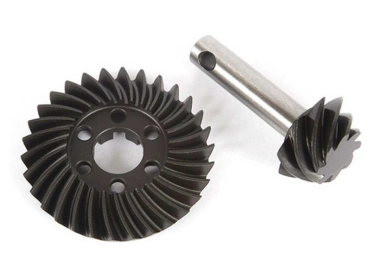

• Oceľové ozubené kolesá centrálnej prevodovky a portálových náprav.
• Konštrukcia rúrkového rámu pre realistický vzhľad auta.
• Všetky otočné body sú na guľových čapoch z antikorovej ocele.
• Obsahuje trojdielne licencované disky Beadlock Raceline a pneumatiky Nitto Trail Grapplers 1.9 M/T.
• Nastaviteľné eloxované hliníkové olejové tlmiče s dlhým zdvihom.
• Odolné kovové tyče riadenia.
• Dokonale vyladená geometria zavesenia.
• Výkonný motor radu 540, 35T so zväčšenými chladiacimi otvormi.
• 3-kanálová RC súprava Spektrum™ DX3™.
• Predná a zadná náprava je vybavená servom Spektrum™ S614 Metal-Gear.

RIADENIE PREDNEJ A ZADNEJ NÁPRAVY

Konštruktéri Axial® nainštalovali na model dve riadené nápravy, aby vám tým ponúkli maximálnu manévrovateľnosť. Auto má tak náhon všetkých 4 kolies a navyše disponuje systémom 4WS (4 Wheel Steering) s celým množstvom možností, ako auto riadiť. Pomocou dvojpolohového tlačidla tretieho kanála vysielača Spektrum™ DX3™ môžete riadiť zadnú nápravu v piatich polohách: 0 (kolesá priamo), 50 % alebo 100 %, doľava a doprava.

Pokiaľ by ste chceli experimentovať a zvoliť si vlastné mixy s proporcionálnym riadením zadnej nápravy, budete potrebovať programovateľný volantový vysielač Spektrum napríklad DX5C.

TUNINGOVÁ FUNKCIA DIG

Prevodovka modelu Capra™ 1.9 4WS Unlimited Trail Buggy ponúka možnosť voliteľnej funkcie DIG, ktorá nie je id výroby aktivovaná. Pomocou tejto funkcie môžete diaľkovo cez vysielač odpájať a pripájať zadnú nápravu. Zadná náprava je tak buď hnaná, alebo zablokovaná a kolesá sa neotáčajú. Zablokovaním zadných kolies radikálne zvýšite polomer otáčania a model zatočíte takmer na mieste. Funkciu DIG taktiež oceníte pri prudkých zjazdoch, keď znižuje riziko preklopenia modelu.
Na použitie funkcie DIG sa vyžaduje iný vysielač (Spektrum, minimálne 4 kanálový) a mikroservo SX107 (toto servo obsahuje špeciálny protikus servo-saveru, iné servo teda nemožno použiť). Pri montáži tuningového serva použite držiak serva, ktorý je súčasťou balenia modelu a vyberte aretačnú vložku zvnútra prevodovky.

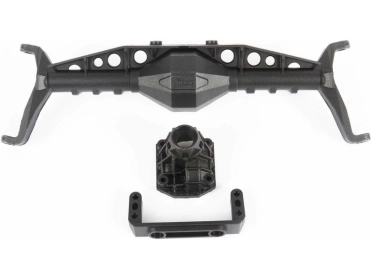

LICENCOVANÉ PORTÁLOVÉ NÁPRAVY CURRIE F9

Model má nové portálové nápravy Currie F9, ktoré zvyšujú svetlú výšku a zároveň poskytujú vynikajúci prevodový pomer 7,39 : 1. V skrini sú guľkové ložiská a kovové prevody.

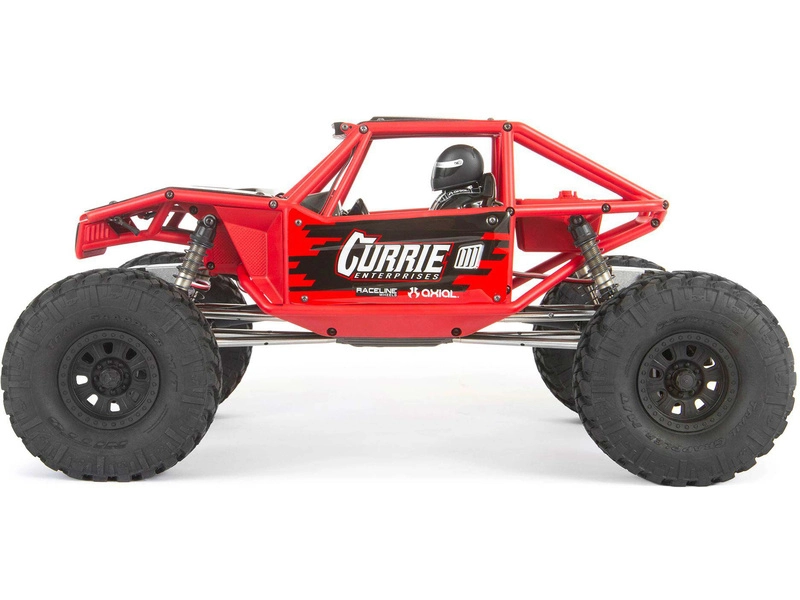

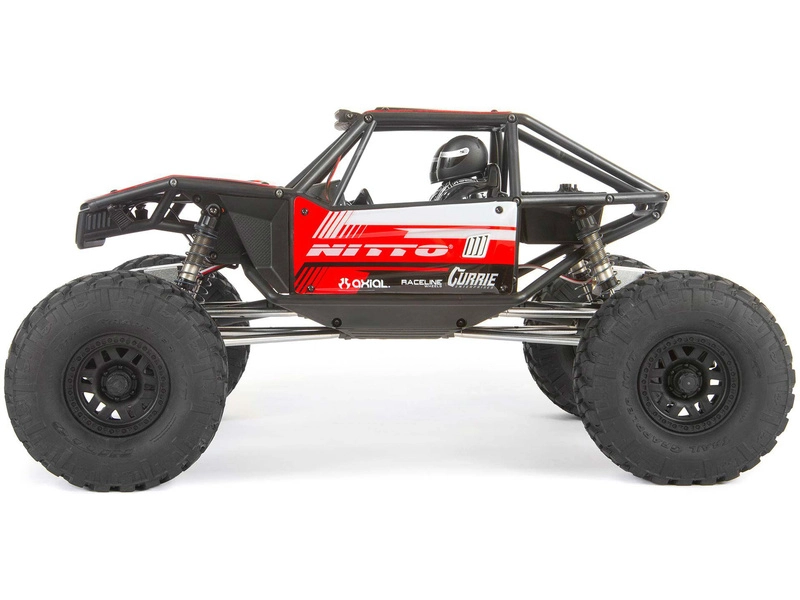

RÚRKOVÝ RÁM KAROSÉRIE

Konštrukcia šasi z maketového rúrkového rámu a 4-bodového zavesenia náprav má veľmi realistický vzhľad a pomáha bugy pri zdolávaní skál. Navyše je optimalizovaná na čo najväčšiu mieru odpruženia a ponúka voľnosť pohybu veľkým kolesám.

DVE SERVÁ S KOVOVÝM PREVODOM

Každá z náprav auta Capra™ 1.9 4WS Unlimited Trail Buggy je vybavená servoriadením Spektrum™ S614 Metal-Gear na riadenie jazdy prednej a zadnej nápravy.

HLINÍKOVÉ TLMIČE S DLHÝM ZDVIHOM

Olejové tlmiče majú nový dizajn s eloxovanými, závitovými telami a jednou pružinou. Nadštandardne veľký priemer piestu znamená lepšiu a presnejšiu funkciu tlmiča. Odvzdušňovacia skrutka pomáha odvádzať vzduch pri rýchlom stlačení. Predpätie pružín tlmiča je nastaviteľné pomocou matice na tlmiči, optimálnu mieru tuhosti vykonáte zmenou viskozity oleja.

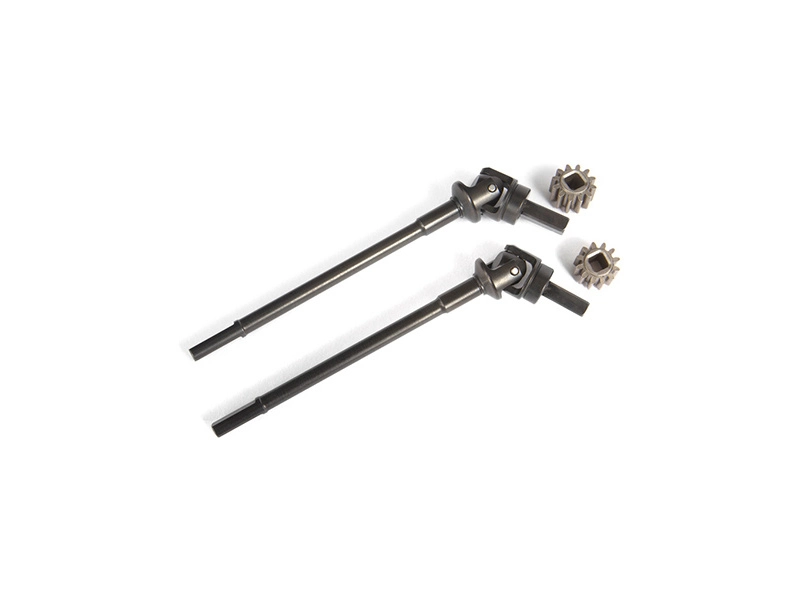

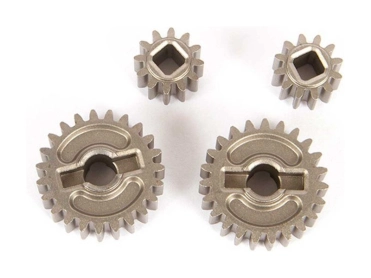

KOVOVÉ PREVODY V DIFERENCIÁLOCH

Obe nápravy sú vybavené kovovými prevodmi diferenciálov, ktoré zaisťujú hladký chod a efektívne a trvanlivé hnacie ústrojenstvo. Každá náprava je riadená samostatným servom a rejd je možné vytočiť až do uhla 45°.

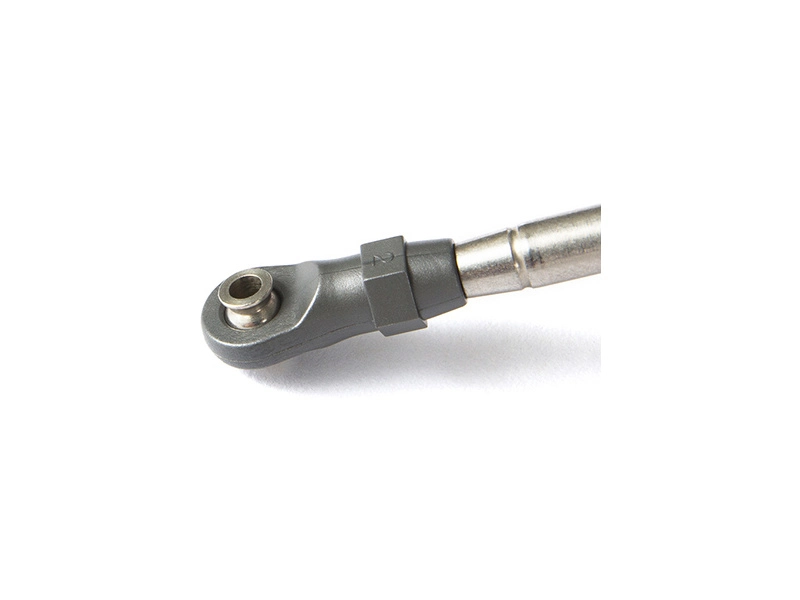

GUĽOVÉ ČIAPY Z ANTIKOROVEJ OCELE

Tuhé a presné riadenie je zaistené pomocou ťahadiel z 6 mm oceľových antikorových rúrok s robustnými plastovými koncovkami pre guľové čapy z antikorovej ocele.

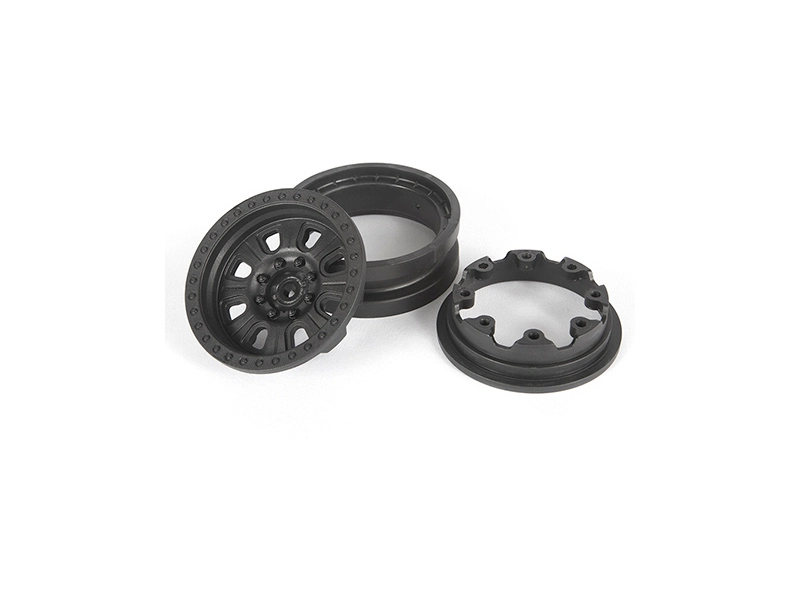

3-DIELNE KOLESÁ BEADLOCK

Licencované disky Raceline sa vyznačujú 3-dielnou konštrukciou Beadlock, ktorá umožňuje jednoduchú demontáž a výmenu pneumatík bez lepenia.

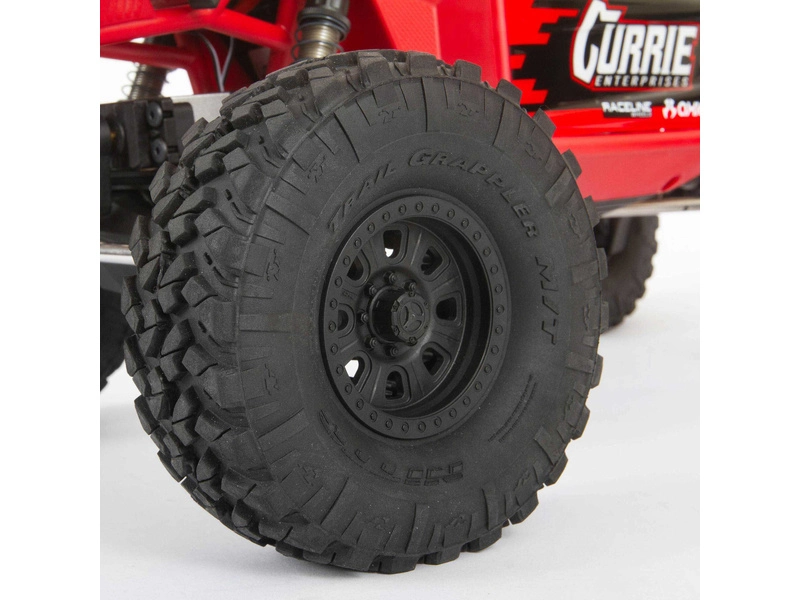

VÄČŠIE KOLESÁ NITTO TRAIL GRAPPLER

Model Capra™ 1.9 4WS Unlimited Trail Buggy má licencované pneumatiky 4.75 Nitto Trail Grappler M/T 1.9 od SCX10™ III. Tieto väčšie pneumatiky zvyšujú svetlú výšku a zároveň ponúkajú širšiu plochu záberu na dosianutie vyššej trakcie.

READY-TO-RUN

Súprava Capra™ 1.9 4WS Unlimited Trail Buggy je kompletne zostavená a pripravená na jazdu. Obsahuje vysielač Spektrum DX3, kombo prijímač/regulátor, motor, dve servoriadenia a AA batérie do vysielača. Všetko, čo si potrebujete doplniť, je pohonná batéria a nabíjačka.

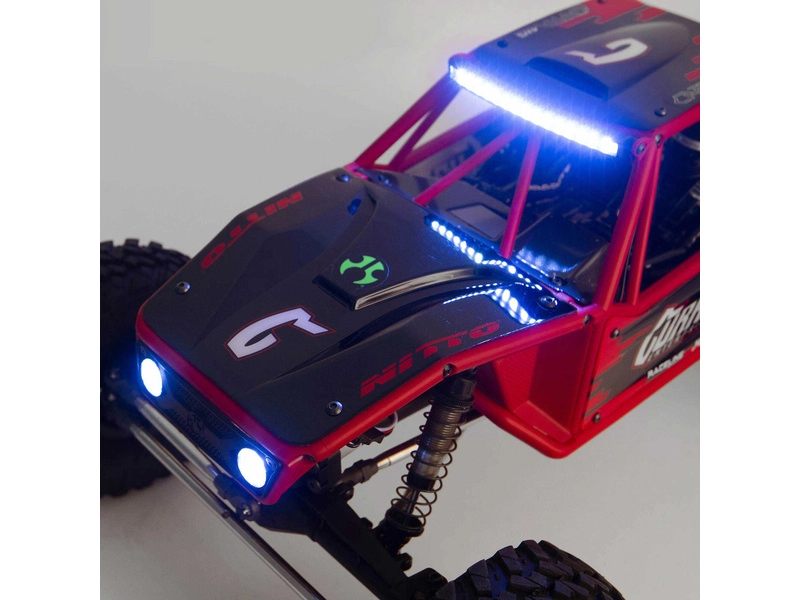

FUNKČNÉ OSVETLENIE

Svetelná lišta LED namontovaná na vrchnej strane karosérie pomáha osvetliť cestu pri vašich neskorých nočných vychádzkach. LED svetelná lišta a dve predné LED svetlá sú súčasťou balenia.

RC vysielač Spektrum DX3 2,4 GHz DSMR

Nový RC vysielač Spektrum DX3 má 3 kanály a je kompatibilný s telemetriou Spektrum Smart. Oceníte vynikajúci dosah, veľmi rýchlu odozvu a vysokú odolnosť proti rušeniu vďaka exkluzívnej technológii Spektrum DSMR. Samozrejmosťou je rýchle nastavenie potrebných parametrov.

• LED indikácia stavu nabitia pohonných Smart akumulátorov v modeli.
• Možnosť nastavenia reverzu, veľkosti výchyliek a funkcie 3. kanálu.
• Trim kanála plynu a riadenia.
• Vďaka obmedzovaču plynu môžete deťom obmedziť maximálnu rýchlosť modelu.
• Ergonomický a ľahký.
• Volant s penovou obručou na pohodlné držanie

Prijímač s regulátorom SPEKTRUM™ FIRMA™ SMART 40 A

Vďaka regulátoru s integrovaným prijímačom Firma Smart 40 A a vysielačmi DX3 máte možnosť využívať výhody telemetrie a exkluzívnej technológie Spektrum Smart. Nainštalujte si batériu LiPo Spektrum Smart, aby ste mali prehľad o stave batérie na indikátore úrovne napätia vysielača.

Odporúčame kúpiť

Na sprevádzkovanie modelu je potrebné doplniť, pohonný akumulátor 2 – 3S LiPo a adekvátnu nabíjačku na pohonný akumulátor.

Odporúčané akumulátory

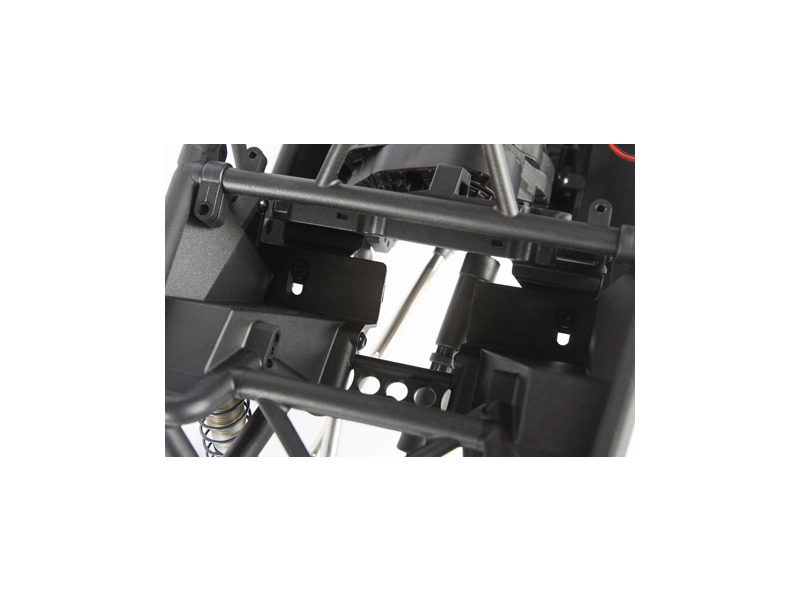

Schránka na akumulátor je určená pre „short“ LiPo akumulátory dĺžky 96 mm. Vzhľadom na spôsob montáže odporúčame akumulátor s už vyvedenými káblami v rohu. Akumulátory osadené dutinkami by vyžadovali úpravu lôžka, preto ich z tohto dôvodu neodporúčame!

• Smart LiPo akumulátor Spektrum 11,1 V 1300 mAh 30C IC3 alebo Smart G2 LiPo akumulátor Spektrum G2 11,1 V 1300 mAh 30C IC3.
• LiPo akumulátor Black Magic 11,1 V 1800 mAh 25C EC3.
• LiPo akumulátor Dynamite Reaction2 11,1 V 3700 mAh 50C 96 mm EC3.
• LiPo akumulátor Dynamite Reaction2 7,4 V 4000 mAh 50C 96 mm EC3.

Odporúčané nabíjačky na Smart akumulátory Spektrum

Nabíjačkami Spektrum Smart je možné nabíjať ako akumulátory Smart a Smart G2, tak aj konvenčné akumulátory. Predtým predávané nabíjačky Smart (po vykonaní aktualizácie) tiež podporujú Smart G2.

• Nabíjačka so sieťovým zdrojom Spektrum Smart S150 s jedným výstupom 1 x 50 W.
• Sieťová nabíjačka Spektrum Smart S1100 s jedným výstupom 1 x 100 W.
• Sieťová nabíjačka Spektrum Smart S2100 s dvoma výstupmi 2 x 100 W.
• Vysokovýkonná sieťová nabíjačka Spektrum Smart G2 S1400 1 x 400 W AC s jedným výstupom 400 W.
• Vysokovýkonná sieťová nabíjačka Spektrum Smart G2 S2200 2 x 200 W AC s dvoma výstupmi 2 x 200 W.

Odporúčané nabíjačky na konvenčné LiPo a NiMH akumulátory

Pokiaľ sa rozhodnete model prevádzkovať na konvenčné LiPo a NiMH akumulátory, môžete používať univerzálne nabíjačky s výkonom minimálne 50 W.

• Nabíjačka Dynamite Prophet Sport s jedným výstupom 50 W.
• Nabíjačka Robitronic Expert LD 80 AC/DC s jedným výstupom 80 W + nabíjací kábel EC3.

Odporúčané komponenty na tuning:

• Vysielač pre funkciu DIG a proporcionálne riadenie zadnej nápravy: Spektrum DX5C DSMR + 4x AA batéria do vysielača EM-B1320.
• Servo funkcie DIG: SX107 Micro MG.

Prepravná taška

Prenášajte RC model pohodlne a bezpečne v prepravnej taške Robitronic. Taška je nepriedušná a má elastický okraj, ktorý je možné prispôsobiť modelu. Vďaka popruhu so suchým zipsom sa model ľahko prenáša. Syntetický materiál je možné v prípade potreby ľahko očistiť vodou alebo mydlovou penou.

Osvetlenie modelov

Pre vzhľad vyrážajúci dych odporúčame model vybaviť LED osvetlením. Pokiaľ už model základné osvetlenie obsahuje, môžete ho rozšíriť, vylepšiť, či upraviť podľa vlastných potrieb.

• Svetelná súprava Axial LED osvetlenie Night Visions System
  Pokročilý systém s prednými LED (rozsvietia sa intenzívne pri jazde vpred), brzdovými LED (rozsvietia sa intenzívne pri brzdení), blinkre (blikajú pri zatočení na konkrétnu stranu) a doplnkovými diódami (napríklad pre svetelnú rampu). Možnosť zapojenia ďalších šiestich svetelných okruhov.
• Svetelná súprava – Standard Axial súprava osvetlenia LED
  Štandardná svetelná súprava s napájacím modulom a diódami – napájací modul umožňuje zapojenie dvoch zväzkov LED, ktoré budú trvalo svietiť. V balení sú obsiahnuté vysokosvietivé diódy (4x biela LED dióda do predných svetiel a 2x červená LED dióda do koncových svetiel).
• Riadiaca jednotka Axial riadiaca jednotka LED, 3-porty
  Riadiaca jednotka s možnosťou zapojenia troch zväzkov trvalo svietiacich LED diód. Balenie neobsahuje diódy – tie si môžete podľa vlastných potrieb vybrať v príslušenstve pri položke.

Príslušenstvo na bežnú prevádzku

Na bežnú prevádzku RC auta Axial potrebujete lepidlo na pneumatiky, lepidlo na skrutky, súpravu náradia a silikónový olej do tlmičov. Z nášho sortimentu odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlom na pneumatiky sa lepia pneumatiky k ráfiku disku. Vždy je nutné, aby pneumatika bola po celom obvode pevne prilepená k ráfiku kolesa! Pokiaľ pneumatika nebude prilepená po celom obvode, môže dôjsť k jej roztrhnutiu. Lepidlo na pneumatiky má špeciálne zloženie, ktoré je schopné lepiť materiály ako sú guma alebo nylon, a súčasne po zatvrdnutí je lepidlo pružné. Z našej ponuky odporúčame lepidlo Robitronic Tire Glue.

Občas je potrebné dopĺňať silikónový olej do tlmičov modelu a meniť olej v diferenciáloch. Bežnou prevádzkou dochádza len k nepatrným únikom silikónového oleja po piestniciach tlmiča. V prípade, že povrch piestníc tlmičov alebo stav tesnenia sú v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely.

Na bežnú údržbu je potrebné lepidlo na skrutky. Skrutky zaskrutkované v kovovom materiáli (napr. skrutky v motore, šervík v pastorku) musia byť proti povoleniu týmto lepidlom zaistené.

Ochranné obaly na akumulátory

Ochranné obaly sú určené na obmedzenie rizika spojeného s prepravou a nabíjaním akumulátorov. LiPo akumulátory dokážu pri zachovaní malých rozmerov a nízkej hmotnosti poskytnúť vysoké vybíjacie prúdy a disponujú veľkou kapacitou na dlhý jazdný čas. Naopak, LiPo akumulátor je náchylný predovšetkým na mechanické poškodenie.
