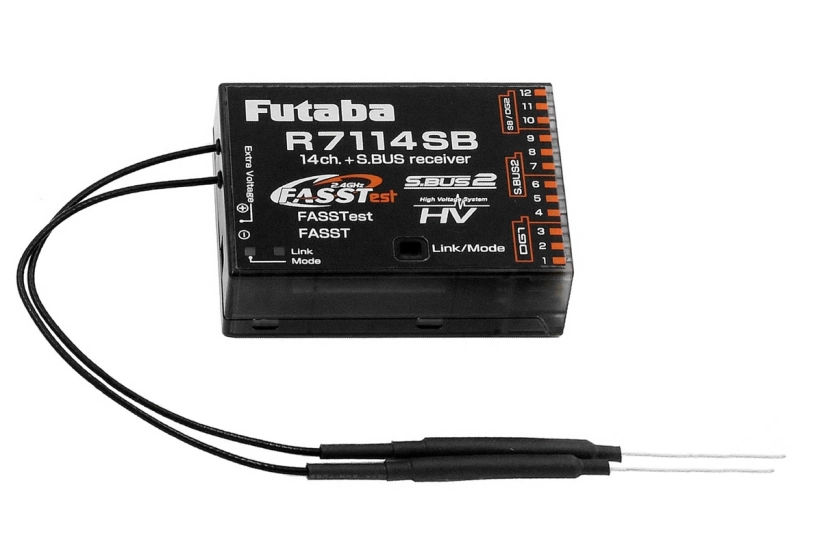

FASSTest-2,4 GHz a FASST Multi-ch (bez telemetrie) 14-kanálový telemetrický prijímač Futaba s dvojicou diverzitných antén s vysokým ziskom a plným rozsahom. Je určený na použitie vo väčších modeloch vyžadujúcich veľký počet kanálov vo všetkých kategóriách. R7114SB poskytuje až 14 bežných výstupov PWM kanálov (12 proporcionálnych a dva spínané DG1 a DG2) alebo 13 výstupov PWM (12 + DG1) a 1 sériový výstup S.BUS. Okrem toho je prijímač vybavený portom S.BUS2 na obojsmernú komunikáciu, ktorý umožňuje pripojenie servopohonov S.BUS2, telemetrických snímačov a ďalších kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Prenosový systém

FASSTest-2,4 GHz s telemetriou pre lietajúce modely (predvolené nastavenie) a možno prepnúť do režimov FASST Multi-CH (Normal alebo High Speed) bez telemetrie. Pamätajte, že v režimoch FASSTest12CH a FASST s vysokou opakovacou frekvenciou (High Speed) možno používať iba digitálne servá (v prípade FASST Multi-ch High Speed to platí pre kanály 1-6, na kanáloch 7-12 a DG1/DG2 možno používať analógové servá).

Napájanie

3,7-7,4 V  (nominálne napätie) - t. j. napr. 4-6 článkové NiMH, 2S LiPo, LiFe, Li-ion batérie, BEC regulátory napájania v danom rozsahu napätia.

Anténa

V záujme maximalizácie príjmu signálu bez ohľadu na relatívnu polohu modelu a vysielača je prijímač vybavený dvojicou diverzitných antén. Tie by mali byť namontované v modely so vzájomnou orientáciou 90°.

Výstupy prijímača, režimy kanálov

Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Výstupy kanálov (PWM/S.BUS): R7114SB umožňuje zmenu priradenia zásuviek kanálu SB/DG2 - môže sa na nich nachádzať buď výstup PWM spínaného kanálu DG2, alebo sériový výstup S.BUS. Voľba režimu kanála sa vykonáva pomocou tlačidla na prijímači v špeciálnom režime nastavenia - v normálnom prevádzkovom režime nie je možné meniť režimy kanálov.

Telemetria

R7114SB prenáša do vysielača údaje o napájacom napätí prijímača a napätí meranom na vstupe EXT bez potreby pripojenia akýchkoľvek snímačov.

Prijímač R7114SB umožňuje používať všetky telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje: prijímač R7114SB, návod na obsluhu.

Čo je S.BUS2/S.BUS

• S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
• S.BUS2 - sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (rovnako ako S.BUS) ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické snímače a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
