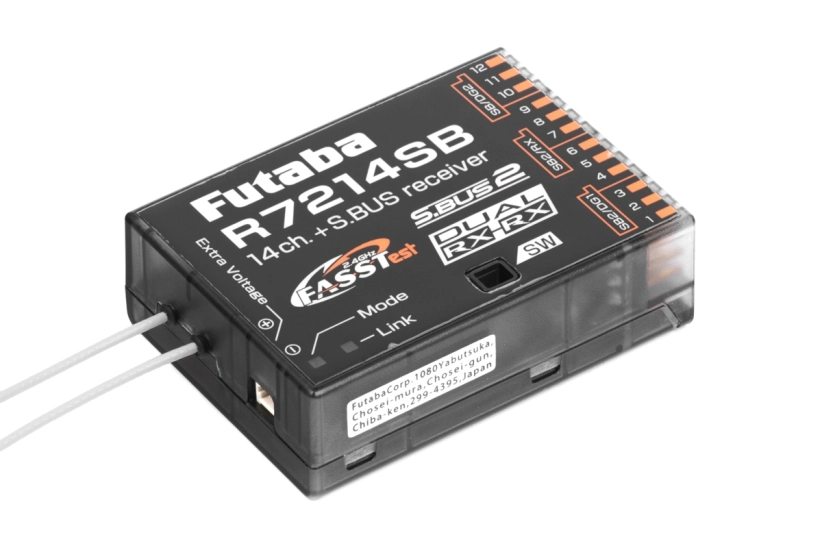

Futaba R7214 FASSTest prijímač 14k

FASSTest-2,4 GHz štrnásťkanálový telemetrický prijímač Futaba s dvojicou diverzitných antén s plným rozsahom. Je určený na všeobecné použitie vo väčších modeloch všetkých kategórií. Vďaka voliteľným režimom kanálov a dvojprijímačovej prevádzke dobre poslúži aj v modeloch vyžadujúcich veľký počet kanálov - v takom prípade dvojica R7214SB poskytne až 26 klasických PWM výstupov kanálov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové porty. Okrem toho je prijímač vybavený portom S.BUS2 na obojsmernú komunikáciu, ktorý umožňuje pripojenie servopohonov S.BUS2, telemetrických snímačov a ďalších kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Vysielací systém
Režim FASSTest-2,4 GHz s telemetriou pre lietajúce modely, režimy FASSTest 26CH/18CH/12CH.
Pamätajte, že v režime FASSTest 12CH s vysokou opakovacou frekvenciou možno používať iba digitálne servá.

Napájací zdroj
3,7-7,4 V  (nominálne napätie), prevádzkové 3,5-8,4 V - t.j. napr. 4-6 článkov NiMH, 1-2S LiPo/ Li-ion, 2S LiFe, batérie, BEC regulátory napájania v danom rozsahu napätia.

Anténa
Prijímač je vybavený dvojicou diverzitných antén s cieľom maximalizovať príjem signálu bez ohľadu na relatívnu polohu modelu a vysielača. Tie by mali byť namontované v modeli so vzájomnou orientáciou 90°.

Výstupy prijímača, kanálové režimy
Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Kanálové výstupy (PWM/S.BUS).BUS výstupov alebo dvojprijímačová prevádzka (vyžaduje použitie vysielača Futaba umožňujúceho dvojprijímačovú prevádzku), pri ktorom pár R7214SB môže ponúknuť až 26 klasických PWM kanálov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové výstupy, prípadne iné kombinácie s S.BUS/S.BUS2 portami a DG1/DG2 prepínanými kanálmi. Režimy kanálov sa volia pomocou tlačidla na prijímači v režime špeciálneho nastavenia - v normálnom prevádzkovom režime nie je možné režimy kanálov meniť.
S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie portov S.BUS2.BUS2 serv, gyroskopov a ďalších kompatibilných zariadení a pripojenie telemetrických snímačov Futaba, ktorých údaje sa môžu zobrazovať na vysielači.
EXT (Extra Voltage).

Prevádzka dvoch prijímačov s automatickým zálohovaním
Prijímač môže aktivovať aj režim dvoch prijímačov s automatickým zálohovaním, ktorý v prípade zlyhania príjmu signálu jedného z prijímačov (dvojica R7214SB alebo jeden R7214SB a ďalší FASSTest S.Funkcia je v princípe rovnaká ako v záložnom systéme FDLS-1, ale bez potreby ďalšieho zariadenia.

Telemetria (len v systéme FASSTest)
R7214SB prenáša do vysielača napätie napájania prijímača a napätie namerané na vstupe EXT bez potreby pripojenia akýchkoľvek snímačov.
Prijímač R7214SB umožňuje používať všetky telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje: prijímač R7214SB, návod na obsluhu.

Čo je S.BUS2/S.BUS
S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
S.BUS2 - sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (rovnako ako S.BUS) ovládanie serv, ovládačov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické snímače a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iných zariadení sériovú dátovú komunikáciu. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servopohon S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
