Futaba R7314 FASSTest prijímač 14k

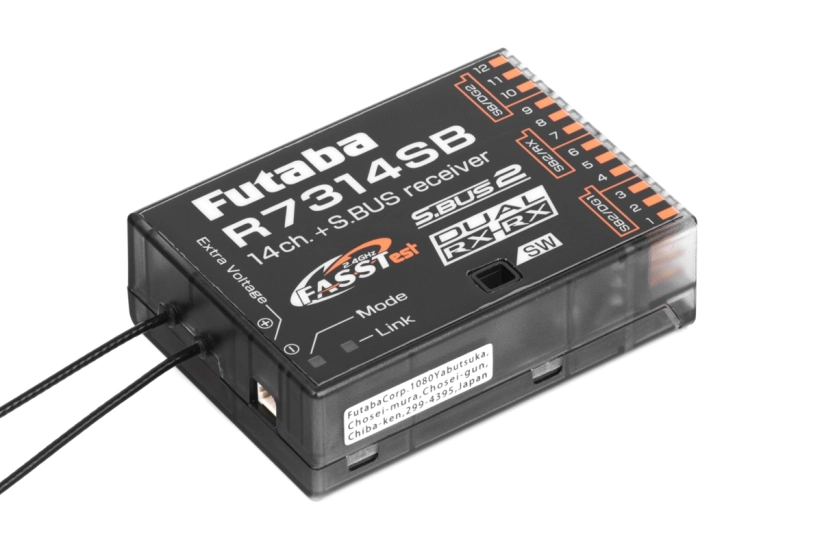

FASSTest-2,4 GHz štrnásťkanálový telemetrický prijímač Futaba s dvojicou diverzitných antén s plným rozsahom. Je určený na všeobecné použitie vo väčších modeloch všetkých kategórií. Vďaka voliteľným režimom kanálov a dvojprijímačovej prevádzke dobre poslúži aj v modeloch vyžadujúcich veľký počet kanálov - v takom prípade dvojica R7314SB poskytne až 26 klasických PWM výstupov kanálov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové porty. Okrem toho je prijímač vybavený portom S.BUS2 na obojsmernú komunikáciu, ktorý umožňuje pripojenie servopohonov S.BUS2, telemetrických snímačov a ďalších kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Vysielací systém
Režim FASSTest-2,4 GHz s telemetriou pre lietajúce modely, režimy FASSTest 26CH/18CH/12CH.
Pamätajte, že v režime FASSTest 12CH s vysokou opakovacou frekvenciou možno používať len digitálne servá.

Napájací zdroj
3,7-7,4 V  (nominálne napätie), prevádzkové 3,5-8,4 V - t.j. napr. 4-6 článkov NiMH, 1-2S LiPo/ Li-ion, 2S LiFe, batérie, BEC regulátory napájania v danom rozsahu napätia.

Anténa
Prijímač je vybavený dvojicou diverzitných antén s cieľom maximalizovať príjem signálu bez ohľadu na relatívnu polohu modelu a vysielača. Tie by mali byť namontované v modeli so vzájomnou orientáciou 90°. Antény sú vybavené priechodkami zlepšujúcimi smerové charakteristiky antén.

Výstupy prijímača, kanálové režimy
Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné zasunúť aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Kanálové výstupy (PWM/S.BUS).BUS výstupov alebo prevádzka s dvoma prijímačmi (vyžaduje použitie vysielača Futaba umožňujúceho prevádzku s dvoma prijímačmi), v ktorom pár R7314SB môže ponúknuť až 26 klasických PWM kanálov alebo 24 PWM výstupov a 2+2 S.BUS+S.BUS2 sériové výstupy, prípadne iné kombinácie s S.BUS/S.BUS2 portami a DG1/DG2 prepínanými kanálmi. Režimy kanálov sa vyberajú pomocou tlačidla na prijímači v režime špeciálneho nastavenia - v normálnom prevádzkovom režime nie je možné režimy kanálov meniť.
S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie portov S.BUS2.BUS2 serv, gyroskopov a ďalších kompatibilných zariadení a pripojenie telemetrických snímačov Futaba, ktorých údaje sa môžu zobrazovať na vysielači.
EXT (Extra Voltage).

Prevádzka dvoch prijímačov s automatickým zálohovaním
Prijímač môže aktivovať aj režim dvoch prijímačov s automatickým zálohovaním, ktorý v prípade zlyhania príjmu signálu jedného z prijímačov (dvojica R7314SB alebo jeden R7314SB a ďalší FASSTest S.Funkcia je v princípe rovnaká ako pri záložnom systéme FDLS-1, ale bez potreby ďalšieho zariadenia.

Telemetria (len v systéme FASSTest)
R7314SB prenáša do vysielača napätie napájania prijímača a napätie namerané na vstupe EXT bez potreby pripojenia akýchkoľvek snímačov.
Prijímač R7314SB umožňuje používať všetky telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje: prijímač R7314SB, návod na obsluhu.

Čo je S.BUS2/S.BUS
S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
S.BUS2 - sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (rovnako ako S.BUS) ovládanie serv, ovládačov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iných zariadení sériovú dátovú komunikáciu. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
