Charakteristika

Senzorový motor Castle 1415 2400 otáčok za minútu s riadiacou jednotkou Castle Sidewinder 4 Cryo-Drive. Súprava je určená pre najťažšie RC modely áut 4WD v mierke 1:10, ako je napríklad Traxxas Stampede 4x4.

Obsah balenia

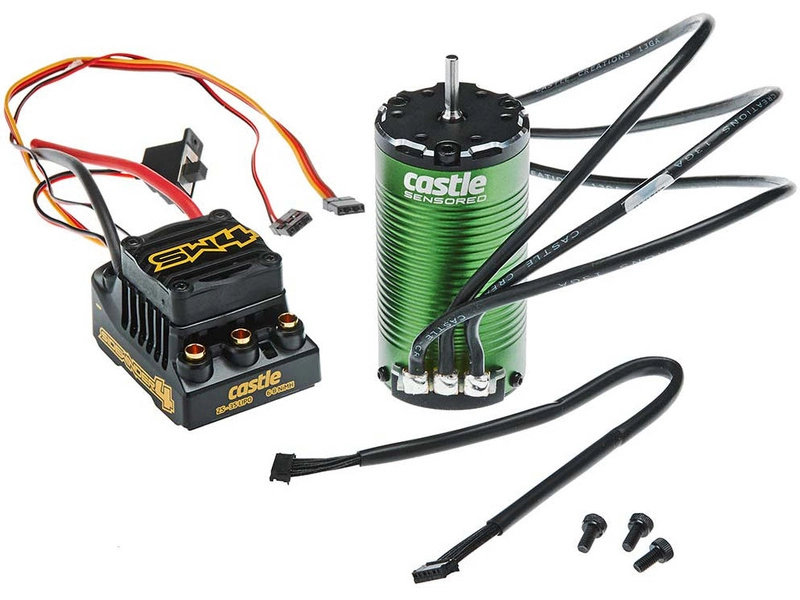

Balenie obsahuje striedavý senzorový motor Castle Creations 1415 2400 ot/min, riadiacu jednotku Castle Creations Sidewinder 4 s technológiou Cryo-Drive, skrutky M3x6 mm na montáž motora s hlavou valca, 20 cm dlhý kábel senzora k motoru, návod v angličtine, češtine a slovenčine.

Charakteristika

Castle Creations 1415 2400 ot/min/V 4-pólový striedavý senzorový motor pre RC modely áut 1:10 4WD patrí do najnovšej série motorov od Castle Creations. Otáčky 2400 ot/min/V, napájanie 3 LiPo, vysoká účinnosť, senzorová konštrukcia.

Doporučené použitie motora v spojení s regulátorom Sidewinder 4.

Súprava sa odporúča pre najťažšie modely áut 1:10 - Monster Trucky s pohonom 4WD. Ako pohonný akumulátor sa odporúča 2 až 3článkový LiPo.

AC Motor Design 1415

Castle predstavuje úplne nový rad senzorových motorov. Hlavnými výhodami sú vysoká účinnosť a pri použití senzorového regulátora jemný vstup z nulových otáčok. Senzorové motory možno preto odporučiť aj pre pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou 0,2 mm. Vinutie statora je impregnované proti vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Kolíky vinutia pozostávajú z pevných pásikov, na ktoré môžete pripájať kolíky v optimálnom smere - v závislosti od modelu.

Motor (otočná vnútorná časť motora) je vyrobený z hriadeľa z tvrdenej ocele, v ktorom sú nalepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa ďalšia sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

Hliníkové čelá obsahujú kvalitné guľôčkové ložiská a na zadnom čele sú pripevnené Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Kľúčové vlastnosti bezkartáčových motorov Castle 1415

• Vzhľadom na absenciu komutátora je životnosť bezkartáčového motora určená len ložiskami, ktoré však možno vymeniť
• Konštrukcia snímača, integrovaný snímač teploty
• Impregnované vinutie odolné proti vlhkosti, snímače sú zaliate v špeciálnej zalievaciej hmote
• Extrémne tenký povrch statora pre vysokú účinnosť
• Veľké spájkovacie podložky na jednoduché spájkovanie
• Rotor je obalený kevlarovou tkaninou

Regulátor Sidewinder 4

Regulátor Sidewinder 4 od spoločnosti Castle Creation je vybavený revolučnou technológiou Cryo-Drive. Vyznačuje sa vodotesnou konštrukciou, bezsenzorovým dizajnom pre maximálne jednoduché ovládanie a samozrejme širokými možnosťami nastavenia, ako je to u produktov Castle Creations bežné.

Technológia Cryo-Drive

Najvyššie straty vznikajú pri zapínaní a vypínaní výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový softvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Ďalšou novinkou je optimalizácia tvaru chladiča. Pomocou programov na simuláciu prúdenia vzduchu vytvorili vývojári v spoločnosti Castle Creations úplne nový rebrovaný var, ktorý veľmi efektívne odovzdáva teplo prúdiacemu vzduchu. Vďaka tomu sa im podarilo zmenšiť veľkosť celého regulátora a použiť štandardný 30 mm chladič. Regulátor Sidewinder 4 je veľkosťou veľmi podobný populárnemu radu regulátorov Castle Sidewinder 3.

Kľúčové vlastnosti regulátora Sidewinder 4

• Napájanie 2 až 3 článkami LiPo alebo 6 až 8 článkami NiMH.
• Kompatibilný so striedavými a jednosmernými motormi.
• Vodotesná konštrukcia a ventilátor 30x30 mm odolný proti striekajúcej vode.
• Lineárne napájanie BEC 5 V / 2 A.
• Slúchateľná indikácia chýb.
• Pokročilé nastavenie brzdového odporu vhodné pre pásové vozidlá.
• Veľmi plynulá bezsenzorová prevádzka.
• Podpora bežného programovania vysielača. Takto možno naprogramovať 6 základných parametrov.

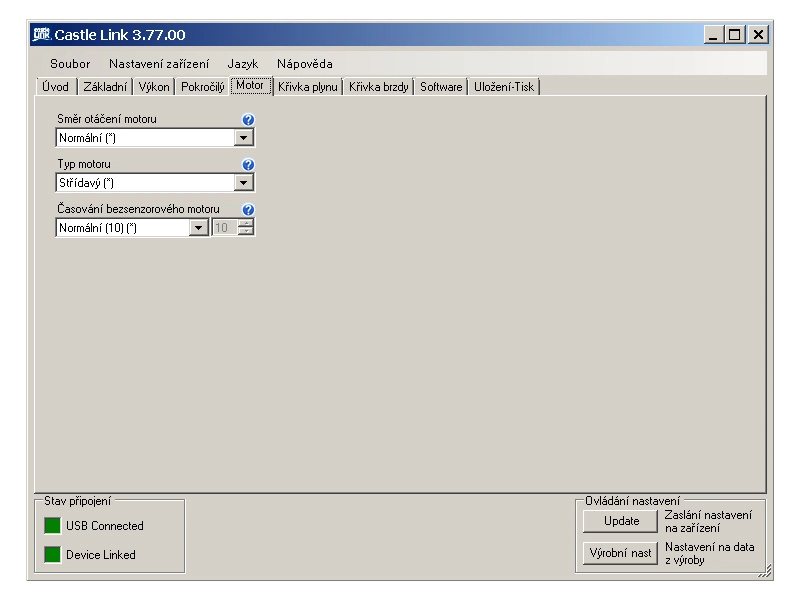

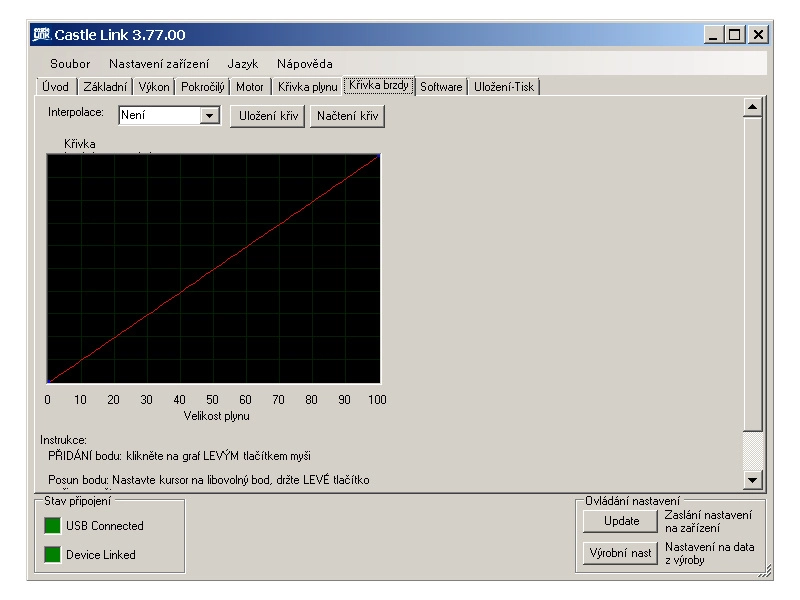

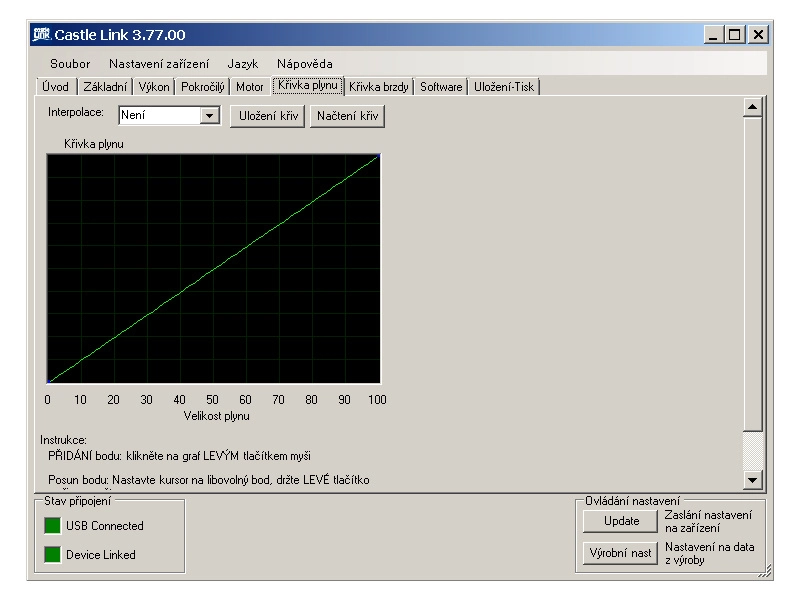

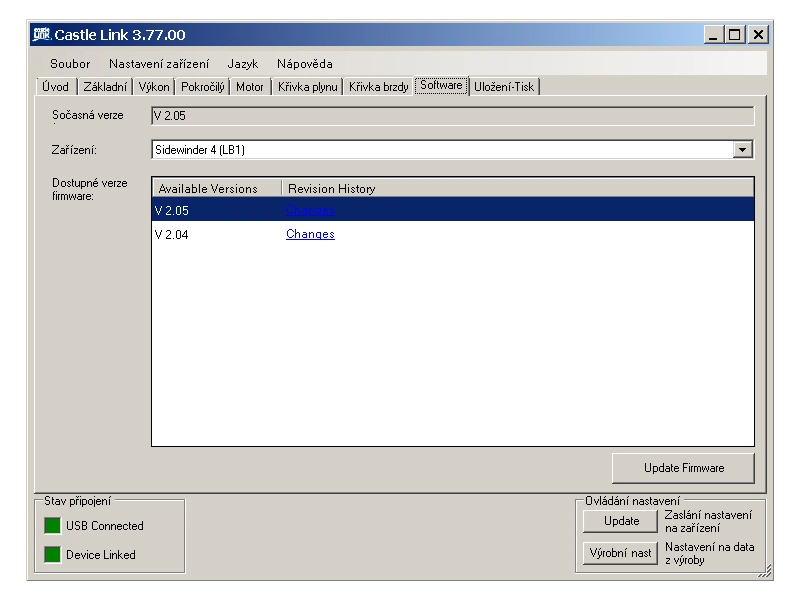

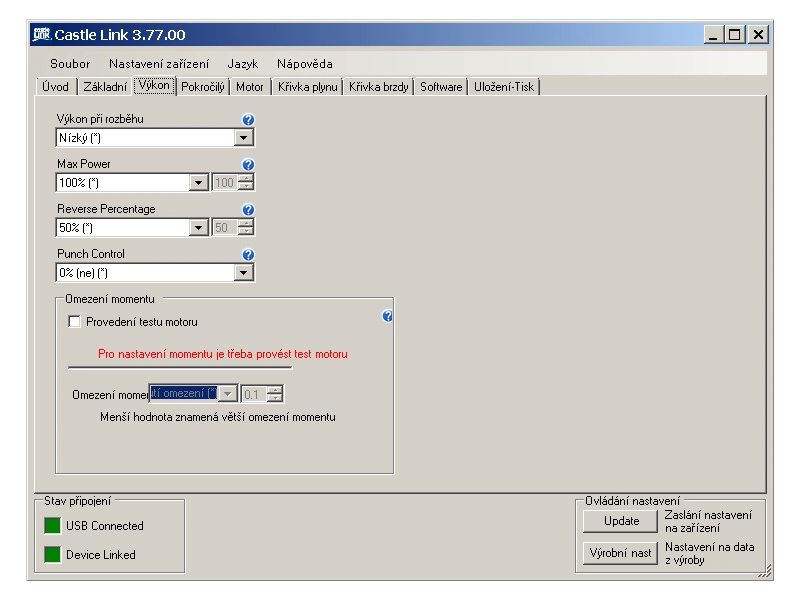

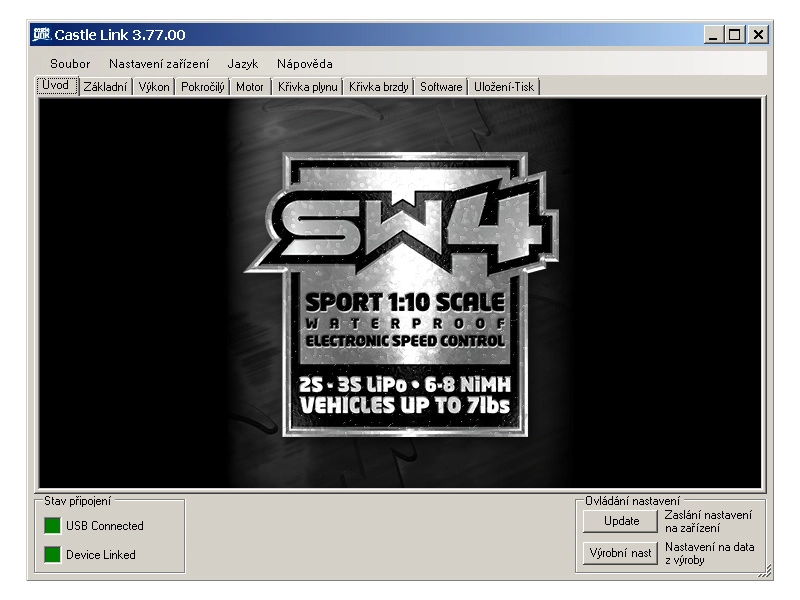

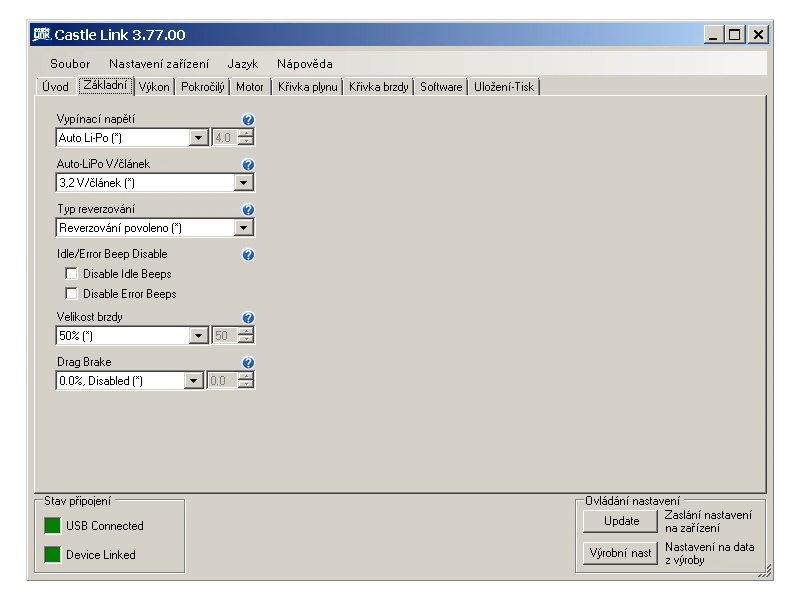

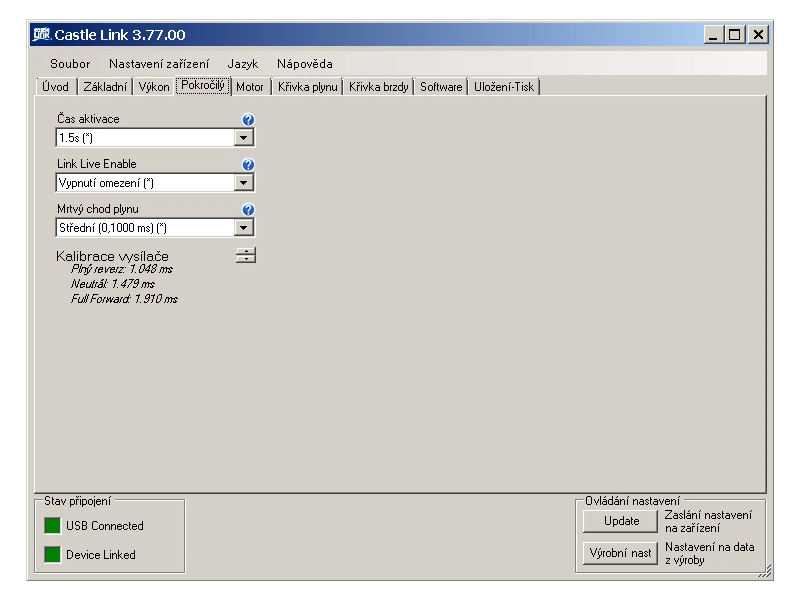

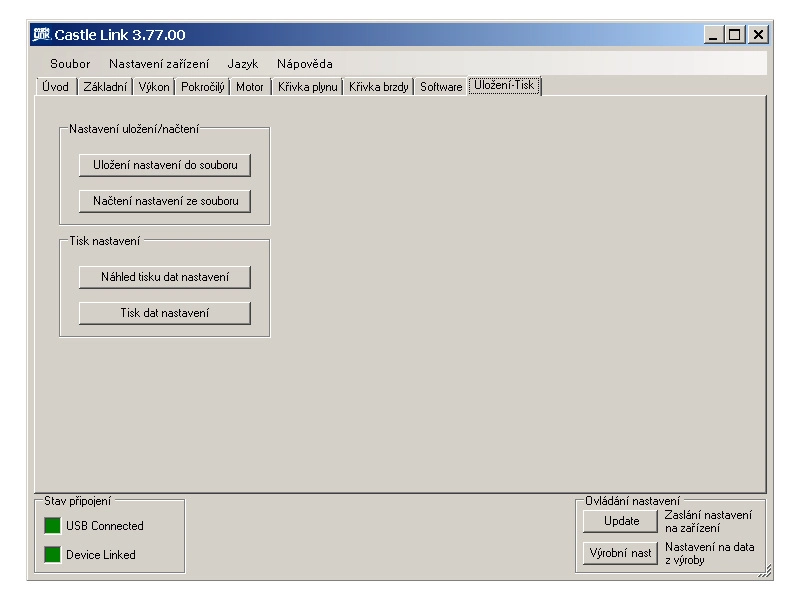

• Pokročilé nastavenie pomocou programovacej karty, USB programátora alebo Bluetooth programátora a aplikácie Castle Link (programátory sa predávajú samostatne).
• Podporuje telemetriu Spektrum X-Bus a Futaba S.BUS2 (je potrebné dokúpiť adaptéry telemetrie X-Bus Link a S.BUS2 Link)
.
