Charakteristika

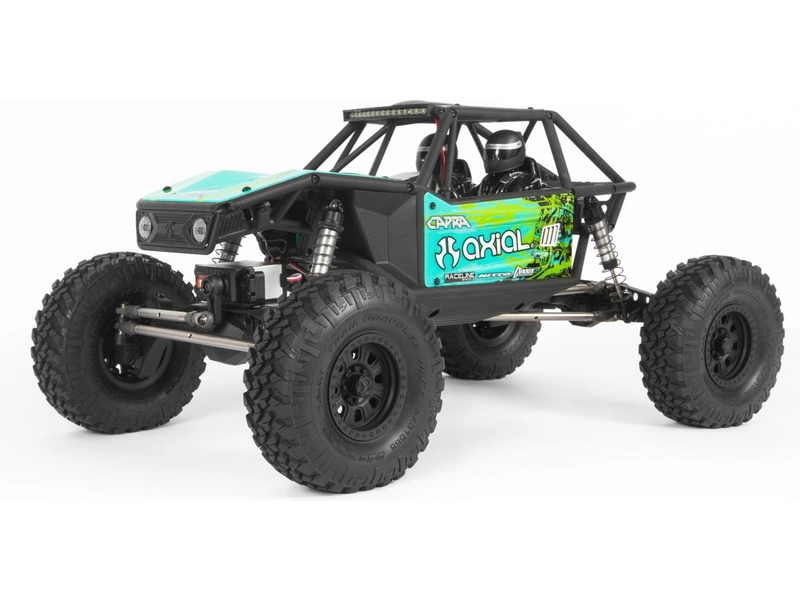

Opravdivý pásový model do najťažšieho terénu, to je model Axial Capra 1.9 Trail Buggy RC s pohonom 4WD. S modelom Capra zažijete skutočné lezenie po skalách. Má neuveriteľný výkon vďaka veľkému prevodu a obrovskú svetlú výšku vďaka portálovým nápravám.

Obsah balenia

Balenie obsahuje kompletne zostavený model Axial Capra 1.9 v mierke 1:10 s nainštalovaným LED osvetlením, volantovú RC súpravu Spektrum STX3 a návod na použitie v angličtine, nemčine, francúzštine, taliančine a češtine.

Charakteristika

Opravdivý pásový model do najťažšieho terénu, to je RC model auta Axial Capra 1.9 Trail Buggy s pohonom 4WD. Zažite skutočné lezenie po skalách! Capra má neuveriteľný výkon vďaka veľkému prevodu a obrovskú svetlú výšku vďaka portálovým nápravám.

RC RC auto Axial Capra 1.9 je model so vzhľadom veľkej buginy, ale s vlastnosťami pásového vozidla, je určený do náročného terénu a na lezenie po skalách. Je kompletne zostavené a pripravené na jazdu. Model sa ovláda pomocou 3-kanálovej RC súpravy Spektrum STX3 v pásme 2,4 GHz. Medzi kľúčové vlastnosti modelu patrí vysoká svetlá výška, vypínateľný pohon zadnej nápravy, realistická rúrková konštrukcia karosérie, celokovové prevody a guľôčkové ložiská, 4-bodové zavesenie náprav a portálové nápravy. Licencované kolesá s diskami Raceline a pneumatikami Nitto Trail Grappler 1.9.

Silu na šplhanie po skalách zabezpečuje jednosmerný motor 540 s 35 otáčkami na armatúre. ktorý je riadne zoradený pre celkový prevodový pomer 37:1. Predná náprava má pevný predný pohon s uzávierkou diferenciálu, zatiaľ čo zadná náprava má možnosť vypnutia pohonu zadnej nápravy, čo umožňuje takmer bodové zatáčanie alebo bezpečné zjazdy po skale. Nápravy majú 4-bodové zavesenie, sú odpružené hliníkovými tlmičmi s dlhým chodom, pričom od centrálnej prevodovky k nápravám vedú hriadele CVD.

Portálne nápravy pre maximálnu svetlú výšku

Model je vybavený novými portálovými nápravami Currie F9, ktoré zvyšujú svetlú výšku a zároveň poskytujú vynikajúci prevodový pomer 7,39:1.

Hypoidné prevody

Na pohon diferenciálu bolo použité hypoidné ozubenie, pretože je najúčinnejšie z hľadiska prenosu výkonu, má nízky valivý odpor a vysokú odolnosť. Je uložený vo vysokokvalitných guľôčkových ložiskách.

Zadný pohon sa dá vypnúť

Keď chcete odbočiť na menšom polomere alebo zísť z prudkého svahu, môžete vypnúť zadný pohon a nechať zadnú nápravu len ťahať. Túto funkciu zabezpečuje tretí kanál RC súpravy STX3 a nainštalované digitálne mikroservo SX107.

Výjazd do 45°

Predné hnacie hriadele s kardanovými hriadeľmi majú možnosť natáčania kolies až o 45°. Hnacie časti sú vyrobené z tvrdenej ocele, takže vydržia extrémne zaťaženie a bezpečne a plynulo sa riadia v každej situácii.

Predné a zadné hnacie hriadele

Predné a zadné hnacie hriadele WB8 HD Wildboar™ majú väčší priemer (2x11 mm) čapu univerzálneho kĺbu a skrutku hriadeľa M4 (2 mm šesťhran) pre väčšiu pevnosť. Medzi oboma stranami drážkovaného hriadeľa je stredový klzák, ktorý znižuje trenie a zvyšuje životnosť.

Hriadele z nerezovej ocele s priemerom 6 mm

4-bodové zavesenie nápravy zabezpečujú 6 mm rúrkové tiahla z nehrdzavejúcej ocele s robustnými plastovými koncovkami na uchytenie guľových čapov.

Kulové čapy z nehrdzavejúcej ocele

Všetky otočné body sú namontované na guľových čapoch z nehrdzavejúcej ocele, ktoré zabezpečujú odolné zavesenie s nízkym opotrebovaním.

Špeciálne tvarovaný podvozok

Capra má špeciálne tvarovaný podvozok, ktorý jej umožňuje plynulé posúvanie do strán pri kontakte s terénom bez toho, aby sa zachytila o prekážku.

Riadiace tyče vyrobené zo 6 mm rúrok z nehrdzavejúcej ocele

Pevné a presné riadenie zabezpečujú tyče riadenia z nerezových rúrok s priemerom 6 mm a robustnými plastovými koncovkami s guľovými čapmi.

Hliníkové tlmiče s dlhým zdvihom

Olejové tlmiče majú novú konštrukciu s eloxovanými, závitovými telesami a jednou pružinou. Mimoriadne veľký priemer piestu znamená lepšiu a presnejšiu funkciu tlmičov. Odvzdušňovacia skrutka pomáha rýchlo vypúšťať vzduch pri stlačení. Tlmiče sú nastaviteľné, takže môžete nastaviť optimálnu úroveň tlmenia (zmenou viskozity oleja).

4-bodové odpruženie nápravy

Tuhá predná a zadná náprava je vysoko výkyvná vďaka 4-bodovému zaveseniu na guľových čapoch a tlmičom s vysokým zdvihom. Nápravy majú veľa priestoru na kmitanie, takže vozidlo prejde aj zdanlivo neprejazdný terén.

3-dielne kolesá Beadlock A1.9

V záujme maximálneho realizmu má model Capra™ oficiálne licencované 3-dielne kolesá Beadlock Raceline Monster.

Kockpit pre jazdca

Realizmus modelu umocňuje kompletný kokpit s posádkou: polykarbonátový kokpit s figúrkami jazdcov, farebné obtlačky s imitáciou karbónových panelov, GPS navigácia, prístrojová doska a spínače, dve čierne polystyrénové prilby s priezormi a mnoho ďalšieho!

Čelná maska so svetlometmi

Predná maska z lisovaného plastu má dve priehľadné plastové šošovky svetlometov so svetelnými parabolami. Za mriežkou pod kapotou sa nachádzajú dva držiaky karosérie. Odstráňte svorky, pod kapotou je prístup k zásobníku batérie.

Podložka batérie

Pod kapotou je vpredu namontovaná vanička batérie. Zásobník má maximálne rozmery 26x98x47 mm.

Svorky karosérie

Odstráňte svorky ukryté na spodnej strane rámu a zdvihnite kapotu, aby ste získali prístup k zásobníku batérie.

Páka radiacej páky s vložkou

Páka serva riadenia má lisovanú kovovú vložku 23T (Spektrum, JR) pre dlhú životnosť.

Inštalovaný motor 540 35T

Motor má vyvážený pomer výkonu a krútiaceho momentu vzhľadom na zvolený prevodový pomer všetkých prevodov. Na kolesá sa prenáša nadpriemerný krútiaci moment, ktorý model ľahko vynesie aj do tých najstrmších svahov.

RC súprava Spektrum™ STX3

Trojkanálová volantová RC súprava Spektrum STX300 pracuje v pásme 2,4 GHz. Vysielač má integrovanú anténu, jednoduché a rýchle nastavenie. Nastavenie spätného chodu, koncových bodov, neutrálu. Okrem toho je možné nastaviť limit plynu na 50 %, 75 % a 100 %. Tretí kanál podporuje až 4 režimy.

Prijímač Spektrum™ SRX300

Prijímač Spektrum SRX300 je kompatibilný s protokolom Spektrum FHSS. Elektronika v prijímači je chránená vrstvou špeciálneho laku proti vlhkosti alebo nečistotám. Má mimoriadne dlhý anténny kábel na jednoduché a efektívne umiestnenie antény.

Regulátor Dynamite AE-5L

Vodotesný programovateľný regulátor Dynamite® DC má možnosť nastavenia vypínacieho napätia pre LiPol batérie pomocou jednoduchej prepojky a nastavenia brzdy. Napája 2 až 3 články LiPo alebo 5 až 9 článkov NiMH. K dispozícii sú dva LED výstupy pre predné/ zadné svetlo. Konektor IC3™ je kompatibilný s konektorom EC3.

Digitálne ovládanie serva s kovovými prevodmi

Vodotesné digitálne servo Spektrum S614 s kovovými prevodmi má krútiaci moment 15 kg.cm a kovové telo pre lepší odvod tepla. Servo je namontované na osi pre presný prenos riadiacej tyče.

Osvetlenie automobilu

Svetelná lišta LED namontovaná na hornej časti karosérie pomáha osvetľovať cestu počas vašich nočných jázd. Súčasťou balenia je svetelná lišta LED a dve predné svetlá LED.

Kľúčové vlastnosti RC auta Axial Capra 1.9 Trail Buggy

Podvozok je vybavený systémom na ovládanie, ktorý je súčasťou balenia
• Novo navrhnutá prevodovka umožňuje odpojiť pohon zadnej nápravy
• Portálové nápravy Currie F9 zvyšujú svetlú výšku skrine diferenciálu
• Ocelové prevody na centrálnej prevodovke a portálových nápravách
• Trubková konštrukcia rámu pre realistický vzhľad vozidla
• Všetky otočné body sú na guľových čapoch z nehrdzavejúcej ocele
• Súčasťou sú trojdielne licencované disky Beadlock Raceline a pneumatiky Nitto Trail Grapplers 1,9 Monster
• Nastaviteľné eloxované hliníkové olejové tlmiče s dlhým zdvihom
• Celokovová predná náprava so 45° zdvihom
• Gumové tyče riadenia
• Dokonale vyladená geometria odpruženia
• Výkonný motor radu 540, 35T so zväčšenými chladiacimi otvormi
• 3-kanálová RC súprava Spektrum™ STX3
• Servo namontované na náprave pre presné riadenie

Odporúčaný nákup

Na sprevádzkovanie modelu budete potrebovať 4x AA batérie pre vysielač EM-B1320, LiPo 7,4V 4000 mAh pohonný akumulátor a vhodný nabíjač pre pohonný akumulátor.

Doporučené batérie

Batériový box je určený pre "krátke" LiPo batérie s dĺžkou 96 mm. Vzhľadom na spôsob montáže odporúčame akumulátor s káblami vedenými už v rohu (objednávacie číslo DYNB402596H3). Akumulátory vybavené dutinami (napr. BMA35-4200-2EC3) by si vyžadovali úpravu lôžka, preto ich z tohto dôvodu neodporúčame!

Doporučené nabíjačky

Na nabíjanie batérie odporúčame používať univerzálne nabíjačky s výkonom minimálne 50 W.

• Nabíjačka Dynamite Prophet Sport s jedným výstupom 50 W
• Nabíjačka Dynamite Prophet Precept s jedným výstupom 80 W

Model osvetlenia

Pre úchvatný vzhľad odporúčame vybaviť váš model osvetlením LED. Ak model už obsahuje základné osvetlenie, môžete ho rozšíriť, vylepšiť alebo prispôsobiť svojim potrebám.

• Súprava osvetlenia - systém nočného videnia - AXIC4251
  Rozšírený systém s predzápasovými LED diódami (inteligentne sa rozsvietia pri jazde vpred), brzdovými LED diódami (inteligentne sa rozsvietia pri brzdení), blikačmi (blikajú pri odbočovaní na určitú stranu) a ďalšími LED diódami (napríklad pre osvetlenie rampy). Možno pripojiť šesť ďalších svetelných okruhov.
• Súprava svetiel - Axial Standard - AXIC2425
  Štandardná svetelná súprava s napájacím modulom a LED diódami - Napájací modul umožňuje pripojenie dvoch zväzkov LED diód na trvalé svietenie. Balenie obsahuje vysoko svietivé LED diódy (4x biele LED diódy pre predné svetlá a 2x červené LED diódy pre zadné svetlá).
• 3-portová riadiaca jednotka osvetlenia - AXIC1097
  Riadiaca jednotka s možnosťou pripojenia troch zväzkov trvalo svietiacich LED diód. Balenie neobsahuje LED diódy - tie si môžete vybrať podľa svojich potrieb v príslušenstve položky.

Príslušenstvo pre bežnú prevádzku

Na bežnú prevádzku RC auta Axial budete potrebovať lepidlo na pneumatiky, lepidlo na skrutky, sadu náradia a silikónový olej na tlmenie nárazov. Z našej ponuky odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlo na pneumatiky sa používa na prilepenie pneumatík k ráfiku disku. Vždy je potrebné, aby bola pneumatika pevne prilepená k ráfiku disku po celom obvode! Ak pneumatika nie je prilepená po celom obvode, môže sa roztrhnúť. Lepidlo na pneumatiky má špeciálne zloženie, ktoré dokáže spojiť materiály, ako je guma alebo nylon, a zároveň je lepidlo po vytvrdnutí pružné. Z nášho sortimentu odporúčame lepidlo na pneumatiky Robitronic - pozrite si odporúčané príslušenstvo.

Z času na čas je potrebné pridať silikónový olej do tlmičov modelu a vymeniť olej v diferenciáloch. Pri bežnej prevádzke dochádza len k malým únikom silikónového oleja po piestoch tlmičov. Ak je povrch piestnych tyčí tlmičov alebo stav tesnení v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely. Z našej ponuky silikónových olejov odporúčame silikónové oleje TLR (Team Losi Racing), pozri odporúčané príslušenstvo.

Pri bežnej údržbe je potrebné použiť lepidlo na skrutky (obj. č. FS-G06/10). Skrutky priskrutkované do kovového materiálu (napr. skrutky v motore, šnekový prevod) musia byť týmto lepidlom zaistené proti uvoľneniu.

Ochranné kryty batérie

Ochranné obaly sú určené na zníženie rizika spojeného s prepravou a nabíjaním akumulátorov. Akumulátory LiPo môžu pri zachovaní malých rozmerov a nízkej hmotnosti poskytovať vysoké vybíjacie prúdy a majú veľkú kapacitu na dlhé cestovanie. Naopak, batéria LiPo je mimoriadne náchylná na mechanické poškodenie
