Súprava Estes Saturn 1B

Charakteristika

Stavebnica Estes Saturn 1B v mierke 1:100. Model rakety Saturn 1B z éry programu Apollo, neskôr ako nosnej rakety pre Skylab. Model je poháňaný raketovými motormi radu C, D, E a môže dosiahnuť výšku až 305 metrov. Bezpečný návrat častí rakety na dvoch padákoch.

Obsah balenia

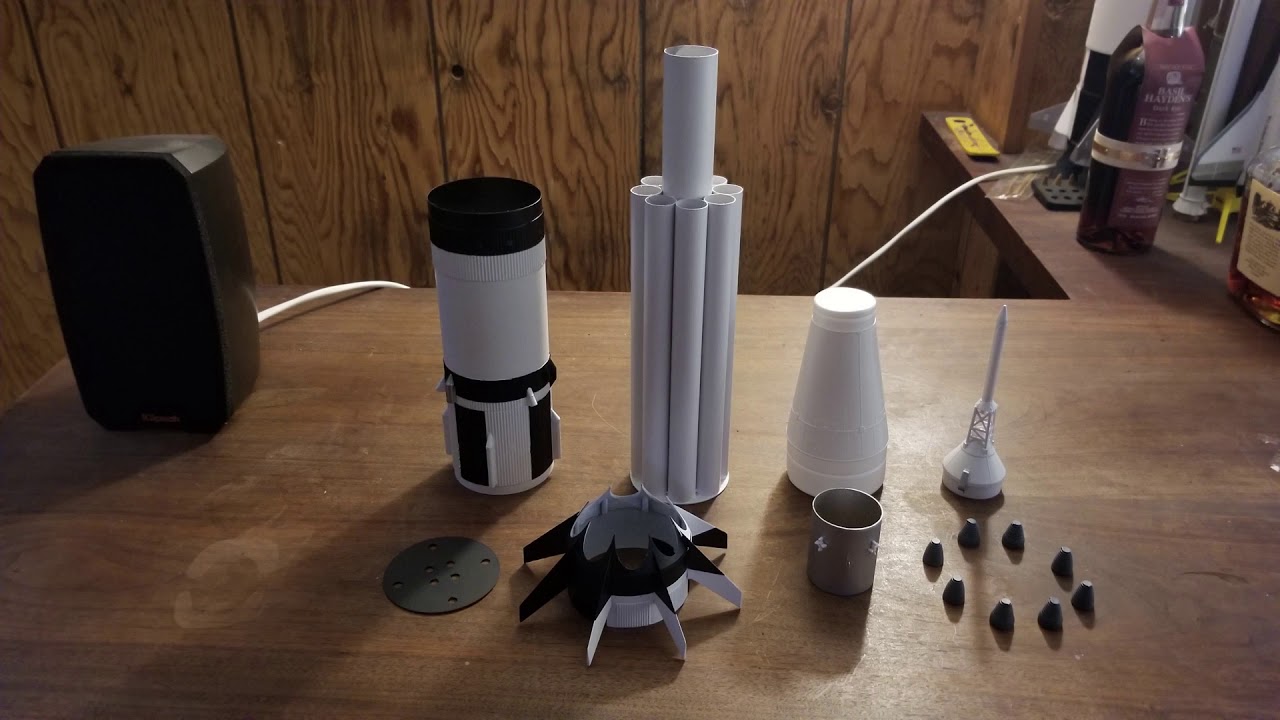

Balenie obsahuje: rúrky, koncovku, padáky, držiak motora, stabilizátory, samolepky, maketové prvky, návod CZ, manuál SK.

Charakteristika

Stavebnica Saturn 1B od firmy Estes, mierka 1:100. Maketa rakety Saturn 1B z éry programu Apollo, neskôr ako nosná raketa pre Skylab. Model je poháňaný raketovými motormi radu C, D, E a môže dosiahnuť výšku až 305 metrov. Bezpečný návrat častí rakety na dvoch padákoch.

Obtiažnosť konštrukcie rakety

Stavebnice rakiet Estes Level 5 sú najstaršie polotovary skutočných rakiet. Tieto rakety vyžadujú najvyššiu úroveň modelárskej práce, od stavby rakety až po záverečné maľovanie. Stavba je veľmi náročná. Diely sú spracované pomocou jedinečných technológií spracovania dreva a papiera. Výsledkom je raketa s muzeálnymi vlastnosťami vhodná na výstavy, ktorá je výnimočným modelom. Stavba môže trvať niekoľko týždňov.

Zostavený model je potrebné namaľovať - odporúčame použiť akrylovú farbu v spreji. Farby v spreji si môžete zakúpiť u nás alebo v predajniach farieb a lakov. Informácie o stavbe a vypaľovaní nájdete v tomto článku.

Model rakety

Fázy letu

1. Zápal motora - Prúdový motor zapáli pohonnú zmes v motore. Požadovaný smer letu zabezpečuje vodiaca tyč odpaľovacej rampy, na ktorej je raketa upevnená.
2. Tlak a zrýchlenie - raketu poháňa reaktívna sila raketového motora.
3. Vyhorenie pohonnej látky - pri vyhorení pohonnej látky začne horieť oneskorená zmes, ktorá produkuje veľké množstvo dymu. Ten sa používa na sledovanie letu rakety. Rýchlo letiaca raketa teraz začne spomaľovať.
4. Vrcholový let a katapultáž - po dohorení oneskorovacej zmesi sa zapáli katapultážna zmes, čím sa aktivuje systém návratu rakety do atmosféry.
5. Systém návratu - najčastejšie sa realizuje padákom, stuhou alebo helikoptérou.
6. Posledná fáza je pristátie rakety na zemi.

Odporúčaný nákup

Na spustenie a let rakety je potrebné zakúpiť:

Podložku s označením
• motory s prúdovými motormi,
• vyhadzovací kryt (slúži na ochranu padáka),
• štartovaciu rampu,
• a vypúšťacie zariadenie pre motory s elektrickými prúdovými motormi.

Raketové motory

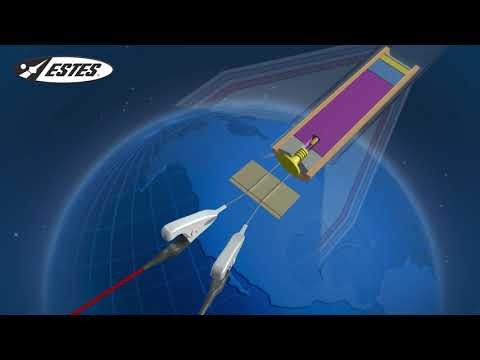

Palce a tesnenia motorov sú súčasťou motorov, ak nie je uvedené inak. Motory Estes sú vybavené elektrickými horákmi, ktoré sú určené na zapaľovanie elektrickým prúdom cez odpaľovacie zariadenie. Model je možné vybaviť motormi Klima, tiež s elektrickými horákmi, alebo bežnými zapaľovačmi. Ďalšie informácie o raketových motoroch nájdete v prehľade raketových motorov.

Strieľanie pomocou odpaľovacieho zariadenia (elektrické zážihové motory) je bezstarostné a bezpečné - stojíte niekoľko metrov od rakety.

Doporučené motory pre túto raketu: C11-3, D12-3, E12-4, E12-6.

Poznámka: Astra nepredáva motory pre rakety série E.

Výtlačná svorka

Obal vyhadzovača je vyrobený z nehorľavej tkaniny, jeho účelom je zabrániť poškodeniu (zhoreniu) padáka od vyhadzovača motora.

Rampička a vystreľovač

Montážne náradie

Na zostavenie modelu budete potrebovať: nožnice, ceruzku, brúsny papier, brúsny blok, modelársky nôž, univerzálne lepidlo, lepidlo na plasty a akrylovú farbu na prípadné maľovanie. Na pohodlné strihanie a ochranu stola počas montáže odporúčame pracovnú podložku.

Meranie výšky letu

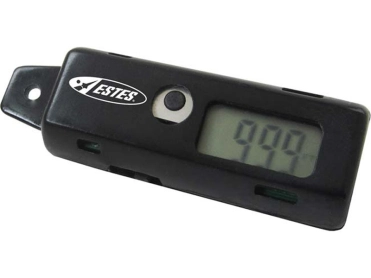

Dosiahnutú letovú výšku rakety môžete zmerať pomocou digitálneho výškomeru, ktorý je vložený do rakety. Na meranie výšky zo zeme môžete použiť sextant.
