Charakteristika

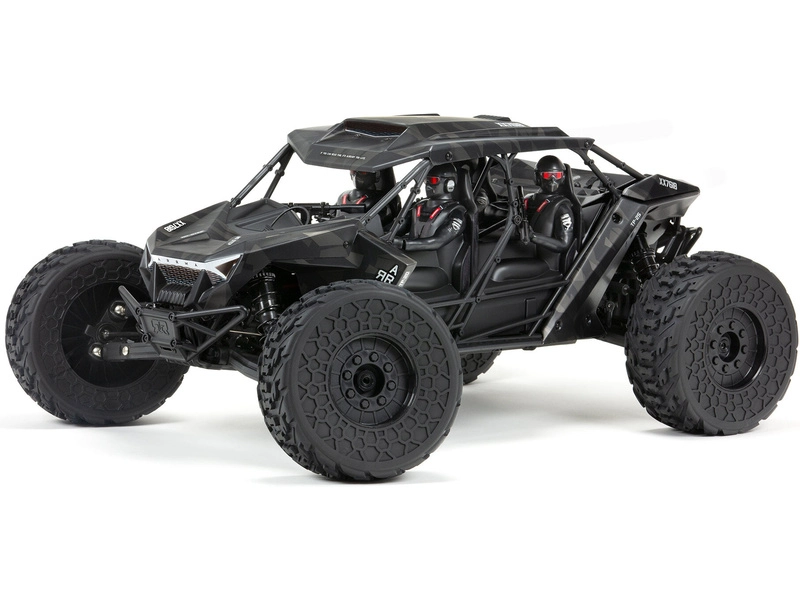

RC model Arrma Firearm Speed Assault je detailne spracované vojenské štvormiestne vozidlo na rýchly pohyb. Je vybavený výkonným striedavým motorom, pohonom 4WD, mechanickou ručnou brzdou na diaľkové ovládanie. Odolný podvozok Arrma 6S s dlhším rázvorom v mierke 1:7.

Obsah balenia

V balení je hotový kompletne zostavený RC model auta Arrma Firearm Speed Assault 6S BLX s nainštalovanými komponentmi Firm™ 150A Smart AC regulátor, Firm 4074 2050Kv motor, prijímač Spektrum SR315 DSMR, Spektrum S652 18kg MG servo, Spektrum S650 5kg MG servo prevodovka. Vysielač Spektrum SLT3 2,4 GHz, dokončená lakovaná karoséria. Návod CZ a manuál EN, DE, FR.

Charakteristika

RC model vojenského taktického vozidla Arrma Firearm Speed Assault v mierke 1:7, postavený na vylepšenom, odolnejšom podvozku Arrma 6S s dlhším rázvorom, širším rozchodom a mäkšími tlmičmi. Pre ešte väčšiu zábavu a jazdné schopnosti je v modeli nainštalovaná diaľkovo ovládaná mechanická ručná brzda.

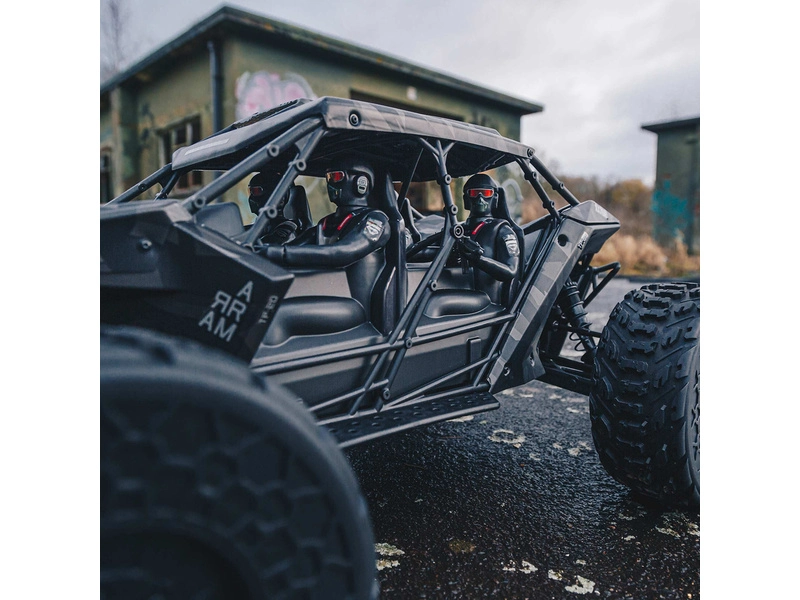

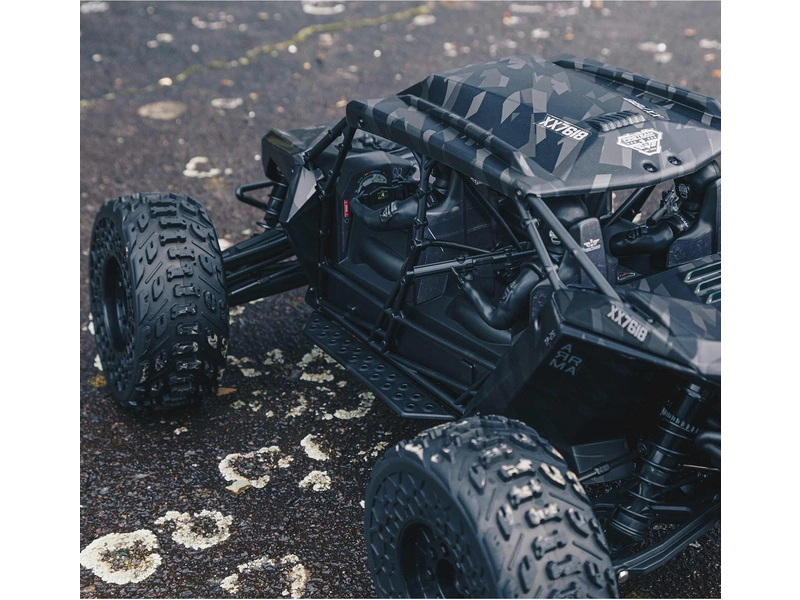

Konštrukcia rámu karosérie je maketová, vrátane štvorčlennej vojenskej posádky. Celkový vzhľad dopĺňajú kolesá s imitáciou vojenských bezvzduchových pneumatík. Viditeľné hliníkové diely, ako sú telesá tlmičov, držiak motora a časti riadenia, sú čierno eloxované, aby ladili so zvyškom modelu.

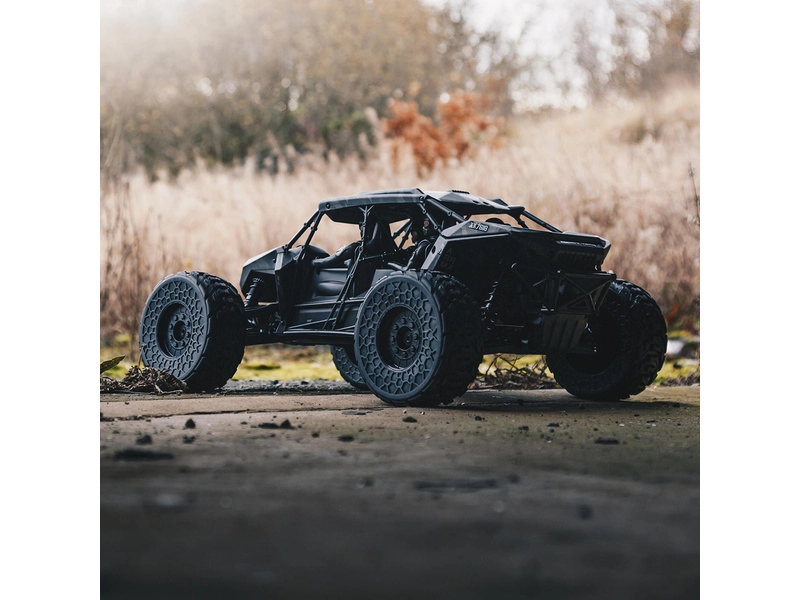

Ako správny vojenský špeciál je model skonštruovaný tak, aby zvládol všetky druhy povrchov od asfaltu až po nerovný terén. Pomáha tomu výkonný bezkartáčový motor, ktorý modelu umožňuje jazdiť až 80 km/h. Štyri oceľové hriadele, odolné kompozitné závesné ramená a spojovacie tyče, 3 celokovové diferenciály a prevodovka s oceľovými kolesami zabezpečujú bezpečný prenos výkonu. Podvozok je vyrobený z mimoriadne odolného 3 mm hliníkového plechu (6061-T6).

Nové vlastnosti modelu Arrma Firearm 6S

• Viacpanelové telo vo vojenskom štýle v matnej čiernej alebo matnej bielej farbe

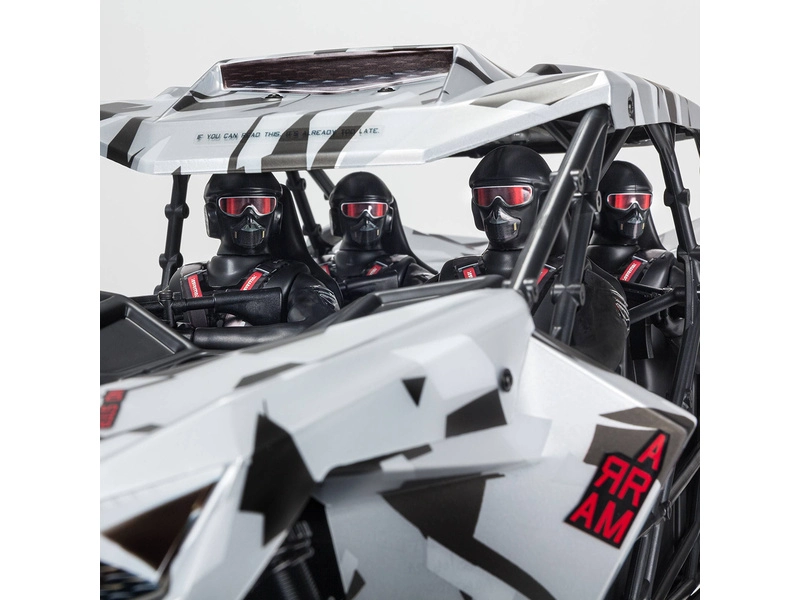

• Plne detailne prepracovaný interiér so štyrmi figúrkami posádky FIRETEAM™
• Maketová rámová konštrukcia klietky
• Modul ručnej brzdy ovládaný tretím kanálom vysielačky Spektrum™ SLT3™
• Realistické nárazníky, protišmykové dosky a bočné podbehy
• Čierne eloxované hliníkové tlmiče, držiak motora a časti riadenia
• Olejom plnený stredový diferenciál v hliníkovom lôžku
• Multi-terénne pneumatiky dBoots® FIRETEAM™ s vojenským bezvzduchovým dizajnom

Osvedčené vlastnosti podvozku Arrma 6S

• Rýchlosť do 80 km/h
• 3 mm eloxovaná hliníková doska podvozku
• Vysoko výkonné hnacie ústrojenstvo
• Anodizované hliníkové predné a zadné tlmiče
• Predné, zadné a stredové hliníkové výstuhy
• Spodné oceľové hnacie hriadele
• Ochrana servopohonov so servopohonom
• Prevodovka s ozubeným kolieskom Safe-D
• Vodotesný prijímačový box
• Trikanálový vysielač Spectrum™ SLT3™ s frekvenciou 2,4 GHz
• Prijímač s duálnym protokolom SR315
• Spectrum Smart™ Firma™ 150A 4S/6S ESC regulátor
• Spektrum™ Firma™ 4074 2050Kv striedavý motor
• Spektrum™ S652 vodotesné digitálne servo riadenie
• Jednoduchý prístup pre servis modelu
• Posuvný, ľahko nastaviteľný držiak motora
• Robustné náboje kolies
• Detailná grafika karosérie
• Konektory IC5®
• Schodové ramená na prevádzku v náročnom teréne
• Obalené ložiská
• Ocelový čelný prevod
• Výkonný chladič motora s ventilátorom

Ručná brzda

Špeciálnou funkciou tohto modelu je ručná brzda, ktorá sa ovláda diaľkovo pomocou vysielača. Modul ručnej brzdy obsahuje servo S650 a kotúčovú brzdu, ktorá zatláča zadnú nápravu rovnako ako v skutočnom aute. Môžete sa tak naučiť prechádzať zákrutami v šmyku ako skutočný profesionál.

Kruhová konštrukcia, bočné podbehy

Auto na diaľkové ovládanie FIRETEAM™ je navrhnuté pre maximálnu odolnosť. Hliníkovú dosku podvozku dopĺňajú jednotlivé výstuhy tlmičov vrátane červeno eloxovanej hliníkovej stredovej výstuhy. Bočné podbehové dosky majú autentický vzhľad a zároveň modelu dodávajú odolnosť.

Mastné tlmiče

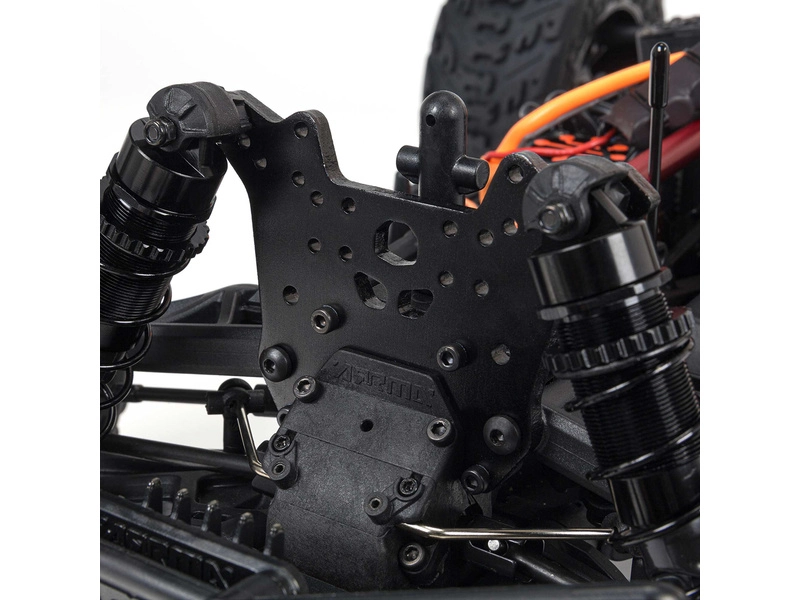

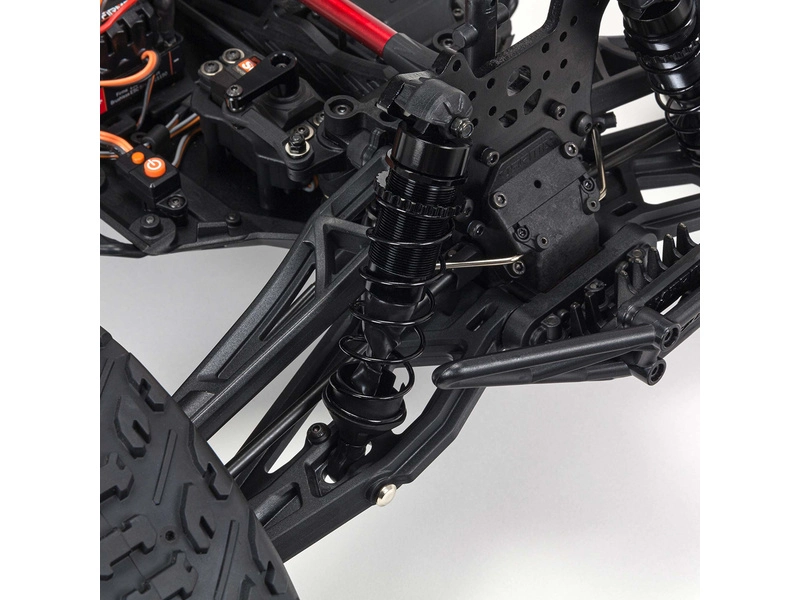

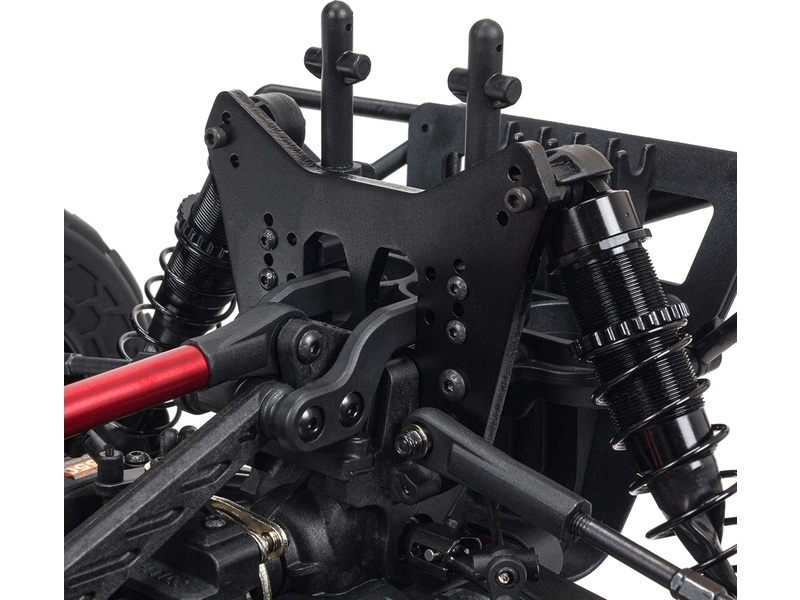

Olejové tlmiče s hliníkovými telesami sú namontované na čierne eloxovaných predných a zadných tlmičových vežiach. Predpätie pružín sa dá jednoducho nastaviť pomocou dorazovej matice. Tuhosť tlmičov možno meniť výmenou oleja za hustejší alebo redší. Tlmič je vybavený prachovou krytkou, ktorá zabraňuje vniknutiu nečistôt k piestnici.

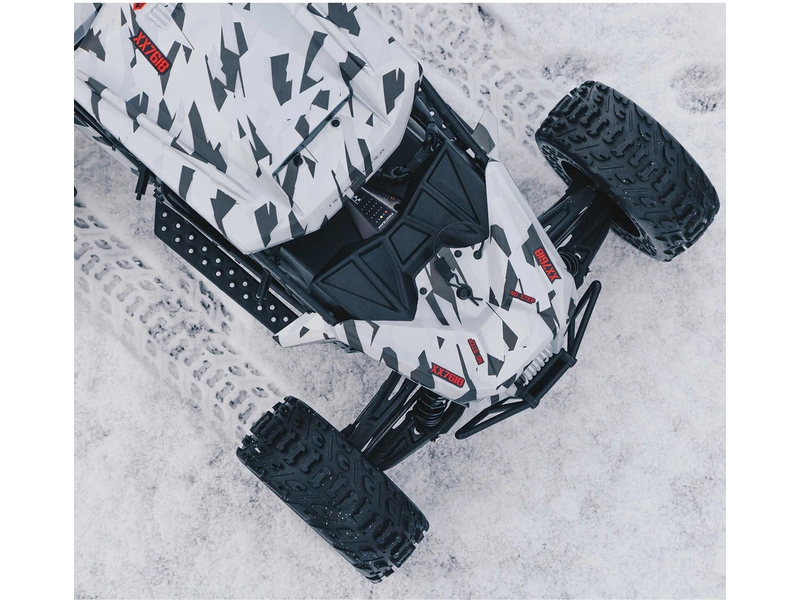

Tlmiace nárazníky

Nárazníky sú navinuté tak, aby pri náraze absorbovali čo najviac energie a zabránili poškodeniu modelu. Vďaka tomu sa môžete bez obáv pustiť do prieskumných misií.

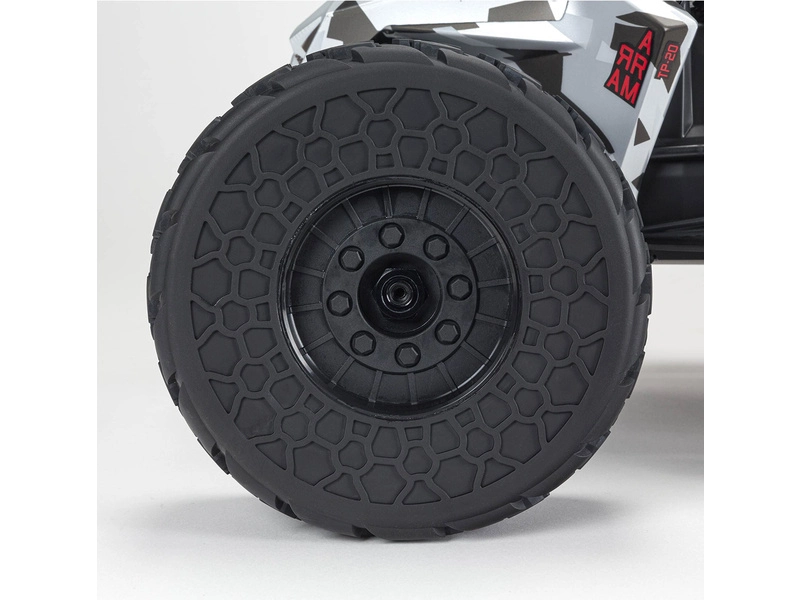

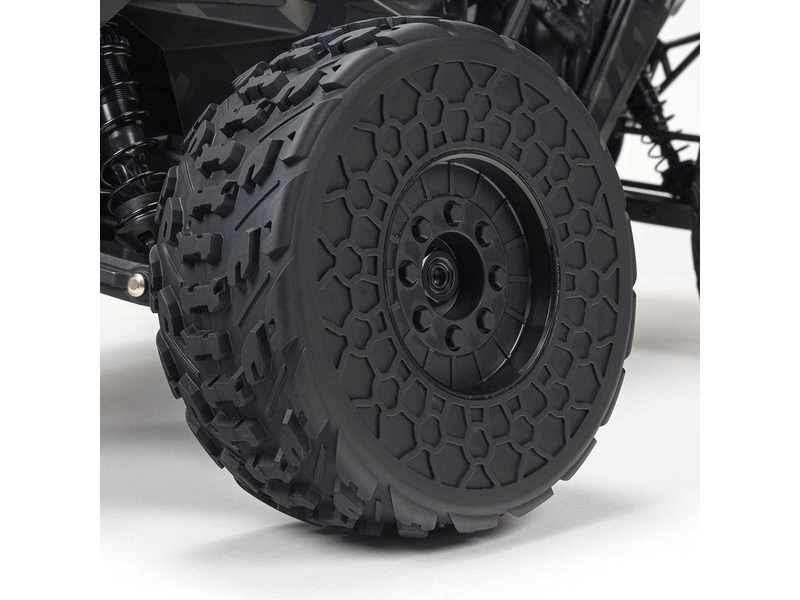

Vojenské kolesá

Plášte dBoots® FIRETEAM™, vhodné na jazdu na ceste aj v teréne, sú namontované na kolesách, ktoré svojím dizajnom napodobňujú vojenské bezvzduchové pneumatiky.

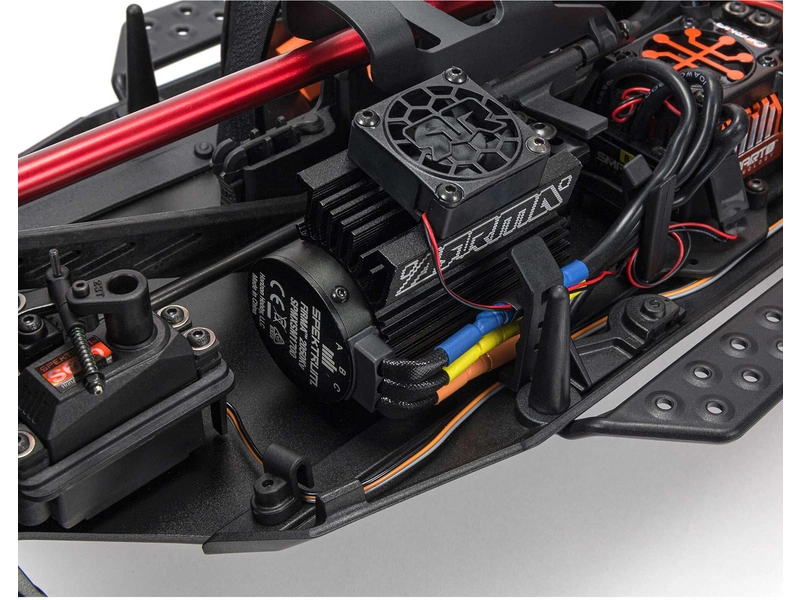

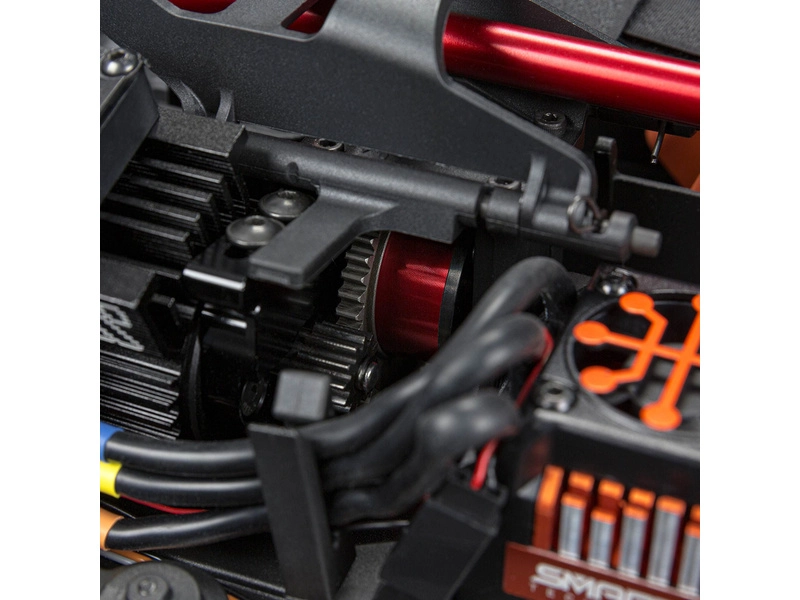

Prevodový modul

Prevodový modul je kompaktná jednotka s motorom a stredovým diferenciálom. Motor alternátora drží kovové, posuvné lôžko na jednoduché nastavenie medzipodvozkovej vôle. Pastorky Safe-D s prierezom hriadeľa v tvare D sú ďalej zaistené závlačkou.

Stredový diferenciál

Stredový diferenciál je vybavený hliníkovým puzdrom a oceľovými pätkami na zvýšenie pevnosti. Oceľové ozubené koleso má 50 zubov. Oceľové sú aj ozubené kolesá samotného diferenciálu, ktorý je naplnený olejom s obsahom 200 000 cSt.

Vodotesný prijímač

Skrinka prijímača je vybavená tesnením a vlnovcovou priechodkou, aby sa minimalizovalo riziko vniknutia vody do elektroniky prijímača.

Telo so skrutkou

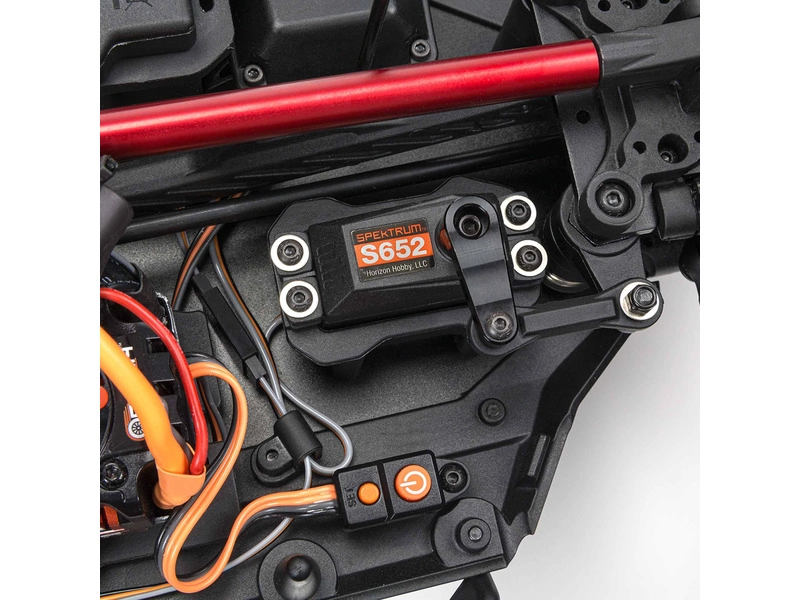

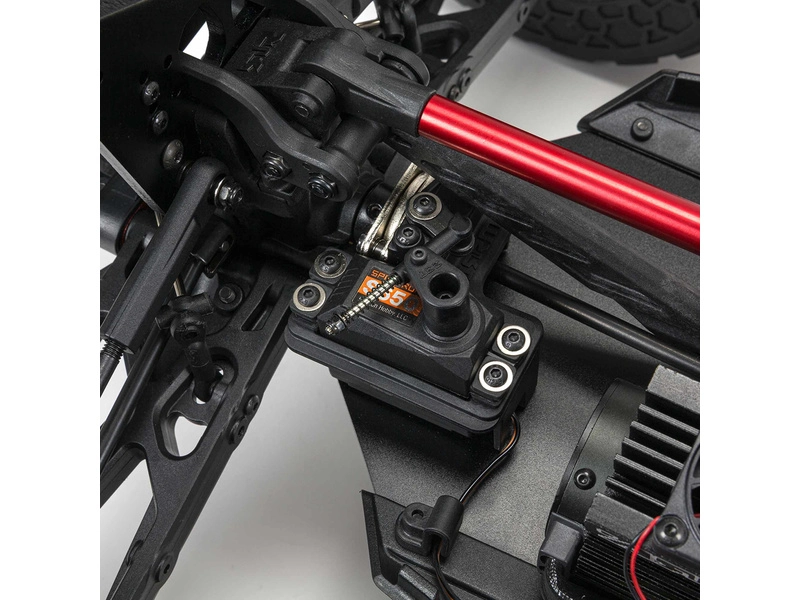

Digitálne servo S652 SPEKTRUM®

• SPEKTRUM® S652 servo s kovovými prevodmi
• Vodotesné*
• Krútiaci moment 19,08 kg-cm pri 7,4 V.
• O 32 % vyšší krútiaci moment a o 5 % rýchlejší ako servo ADS-15M

SPEKTRUM™ FIRMA™ 150A SMART 3S-6S AC regulátor

Ovládanie modelu zabezpečuje pokročilý regulátor SPEKTRUM™ FIRMA™ 150A SMART s 32-bitovým mikrokontrolérom ARM Cortex M4, ktorý je schopný snímať kompletnú telemetriu a prenášať ju do prijímača prostredníctvom integrovaného vodiča v novom konektore IC5. Údaje sa prenášajú prostredníctvom protokolu SRXL2. Riadiaca jednotka získava informácie o type, teplote a napätí článkov batérie priamo z inteligentnej batérie. K dispozícii je prúd v reálnom čase, teplota, celkové napätie batérie, napätie jednotlivých článkov batérie, teplota batérie, zostávajúca kapacita a otáčky motora.

Elektronika je kompletne uzavretá v špeciálnej zalievacej zmesi, ktorá zabraňuje prenikaniu vlhkosti* alebo nečistôt do elektroniky. Regulátor sa zapína a nastavuje pomocou tlačidiel, ktoré sú pod gumovým krytom.

• Riadiaca jednotka obsahuje rýchly a výkonný 32-bitový procesor ARM M4
• Ovládač je vodotesný*
• Ochrana proti prepätiu, tepelná ochrana, ochrana proti poruche
• Automatické odpojenie LiPol v prípade nízkeho napätia
• Robustný plastový kryt, hliníkový chladič s ventilátorom pre vysokú účinnosť
• Nastaviteľný vysoko výkonný BEC
• Vysoko odolné konektory IC5™, kompatibilné s konektormi EC5™

Výkonný motor

• Spectrum Firma 2050Kv 4074 motor
• Poháňaný až 6 článkami LiPo
• Hliníkový kryt s čiernym eloxovaním a vygravírovaným logom Spektrum
• Štyripólová konštrukcia pre hladký chod a vysoký krútiaci moment
• Hriadeľ s priemerom 5 mm je uložený v guličkových ložiskách
• Motor je z výroby vybavený 4 mm pozlátenými konektormi pre spoľahlivé pripojenie
• Drážka na konci hriadeľa motora umožňuje bezpečnú montáž pastorka

Spektrum SR315 DSMR Sport

Prijímač novej generácie SR315 DSMR Sport v mikro dizajne váži len 6 g. Možnosť voľby SmartSafe™ alebo "Gas" Failsafe, párovanie pomocou tlačidla. Technológia DSMR zaručuje plný rozsah a rýchlu odozvu prijímača.

• Ľahký, zaoblený rohový dizajn škatule
• Vďaka párovaciemu tlačidlu nie je potrebné používať párovací konektor
• Pri párovaní sú k dispozícii funkcie SmartSafe™ Failsafe a "plynový režim"
• Bezpečný modulačný protokol DSMR a vysoká frekvencia snímok 5,5 ms
• Kompatibilita s telemetriou SMART, (vysielač kompatibilný s DMSR s aplikáciou SPEKTRUM na prístrojovej doske)

Vysielač Spektrum SLT3

Základný 3-kanálový volantový vysielač Spektrum SLT3 pracujúci na frekvencii 2,4 GHz je kompatibilný s protokolom SLT. Nízka hmotnosť vysielača Spektrum SLT3 umožňuje jeho držanie bez únavy. Volant je potiahnutý penovou obručou pre pevné uchopenie. Rozloženie ovládacích prvkov je praktické a intuitívne - všetky ovládacie prvky sú umiestnené tak, aby boli v prípade potreby rýchlo dostupné. Na pripevnenie k popruhu je k dispozícii bezpečné pútko.

• 3-kanálová súprava volantu Spektrum SLT RC na spoľahlivé ovládanie
.
• Osvedčený dizajn pre pohodlné uchopenie bez únavy
• Maximálne obmedzenie výchylky kanálov riadenia a plynu
• Dvojité výchylky kanála riadenia a obmedzovač výkonu motora 50 %, 75 % a 100 %
• Tretí kanál možno použiť pre ďalšie zariadenia, napr. zvukové moduly.

Technológia SMART spoločnosti Spektrum

Spektrum Technológia SMART ponúka viac informácií o modeli, prenos telemetrie, jednoduchšiu obsluhu a starostlivosť o batérie. Všetky komponenty SMART vrátane batérií dokážu navzájom komunikovať a prenášať telemetriu. Na zobrazenie kompletnej telemetrie je potrebný kompatibilný vysielač Spektrum s displejom. Zobrazenie telemetrie závisí od typu vysielača pre konkrétny model.

Ďalšie informácie o technológii Smart nájdete na našom blogu. Zoznam kompatibilných vysielačov nájdete tu.

* Informácie o špecifikáciách vodotesnosti nájdete v používateľskej príručke. Tipy a triky týkajúce sa prevádzky vo vlhkom prostredí nájdete na blogu.

Odporúčaný nákup

Na sprevádzkovanie modelu potrebujete 4x batérie AA pre vysielač, pohonnú batériu a vhodnú nabíjačku pre pohonnú batériu.

Doporučené batérie

Najlepšie je použiť jeden LiPo pohonný akumulátor so 4 alebo 6 článkami (14,8, 22,2 V). V tomto prípade sa druhý vstup Y-kábla skratuje priloženou prepojkou IC5, ktorá je už súčasťou balenia RC auta.

Model je možné prevádzkovať aj na dvojicu 2článkových (7,4 V) alebo 3článkových (11,1 V) LiPo akumulátorov zapojených do série. V tomto prípade pripojíte oba akumulátory k Y-káblu, ktorým je regulátor vybavený z výroby. Nevýhodou tohto riešenia je, že oba akumulátory musia byť úplne identické a rovnako nabité. Preto je vhodnejšie použiť jeden 4 alebo 6článkový akumulátor, pozri vyššie.

• Na bežné jazdenie sa používa batéria Spektrum LiPo 14,8 V 5000 mAh s technológiou Smart alebo batéria Spektrum G2 14,8 V 5000 mAh s technológiou Smart G2. Vďaka nižšej rýchlosti je toto riešenie vhodné pre deti.
• Na bežnú jazdu s dlhšou dobou chodu slúži batéria LiPo Black Magic 14,8 V 6500 mAh. Vďaka obmedzenej rýchlosti je toto riešenie vhodné pre deti.
• Na dosiahnutie maximálnej rýchlosti odporúčame jednu batériu Black Magic 22,2 V 4200 mAh
.
• Na dosiahnutie maximálnej možnej rýchlosti odporúčame dvojicu trojčlánkových batérií Spektrum 11,1 V 5000 mAh s technológiou Smart alebo batériu Spektrum G2 11,1 V 5000 mAh s technológiou Smart G2.

Batérie Spektrum s technológiou Smart sú v súčasnosti najmodernejším a najbezpečnejším spôsobom údržby a nabíjania batérií. Výhody technológie Spektrum Smart nájdete tu.

Batérie Smart G2 sú ešte jednoduchšie a bezpečnejšie vďaka absencii vyvažovacieho konektora. Okrem toho majú batérie G2 až 3x rýchlejšie automatické vybíjanie do režimu skladovania.Batérie Smart G2 možno nabíjať len na nabíjačkách Spektrum Smart a Smart G2.

Doporučené nabíjačky pre bežné batérie a batérie Smart

Nabíjačka Spektrum Smart dokáže nabíjať batérie Smart a Smart G2 aj konvenčné batérie. Predtým predávané nabíjačky Smart po aktualizácii podporujú aj Smart G2.

• Nabíjačka Spektrum Smart S1100 s jedným výstupom 1x 100 W do siete.
• Spektrum Smart S2100 dvojvýstupová sieťová nabíjačka 2x 100 W.

Na pripojenie batérie k uvedeným nabíjačkám potrebujete nabíjaciu redukciu IC5/IC3.

• Vysoko výkonný sieťový nabíjač Spektrum Smart G2 charger S1400 1x400W AC single output 400W.
• Vysoko výkonná sieťová nabíjačka Spektrum Smart G2 nabíjačka S2200 2x200W AC s dvoma výstupmi 2x200W.

Príslušenstvo pre bežnú prevádzku

Pre bežnú prevádzku RC auta potrebujete lepidlo na pneumatiky, lepidlo na skrutky, súpravu náradia a silikónový olej na tlmiče. Z našej ponuky odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlo na pneumatiky sa používa na prilepenie pneumatík k ráfiku disku. Vždy je potrebné, aby bola pneumatika pevne prilepená k ráfiku kolesa po celom obvode! Ak pneumatika nie je prilepená po celom obvode, môže sa roztrhnúť. Lepidlo na pneumatiky má špeciálne zloženie, ktoré dokáže spojiť materiály, ako je guma alebo nylon, a zároveň je lepidlo po vytvrdnutí pružné. Z nášho sortimentu odporúčame lepidlo na pneumatiky Robitronic - pozrite si odporúčané príslušenstvo.

Z času na čas je potrebné pridať silikónový olej do tlmičov modelu a vymeniť olej v diferenciáloch. Pri bežnej prevádzke dochádza len k malým únikom silikónového oleja po piestoch tlmičov. Ak je povrch piestnych tyčí tlmičov alebo stav tesnení v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely. Z našej ponuky silikónových olejov odporúčame silikónové oleje TLR (Team Losi Racing), pozri odporúčané príslušenstvo.

Pre bežnú údržbu je potrebné lepidlo na skrutky. Skrutky priskrutkované do kovového materiálu (napr. skrutky v motore, nastavovacia skrutka v pastorku) musia byť týmto lepidlom zaistené proti uvoľneniu.

Ochranný obal batérie

Ochranný obal je určený na zníženie rizika spojeného s prepravou a nabíjaním akumulátorov. Akumulátory LiPo môžu pri zachovaní malých rozmerov a nízkej hmotnosti poskytovať vysoké vybíjacie prúdy a majú veľkú kapacitu na dlhé cestovanie. Na druhej strane sú LiPo batérie obzvlášť náchylné na mechanické poškodenie.
