Tester striedavých motorov bez snímačov aj so snímačmi - meria prúdový odber, otáčky, KV (počet otáčok na volt), hlučnosť, časovanie motora (priemerné i jednotlivých fáz), testuje Hallove sondy striedavých motorov so senzormi.Zobraziť celý popis
- E-shop2 ks–odošleme8. 12.
Popis produktu

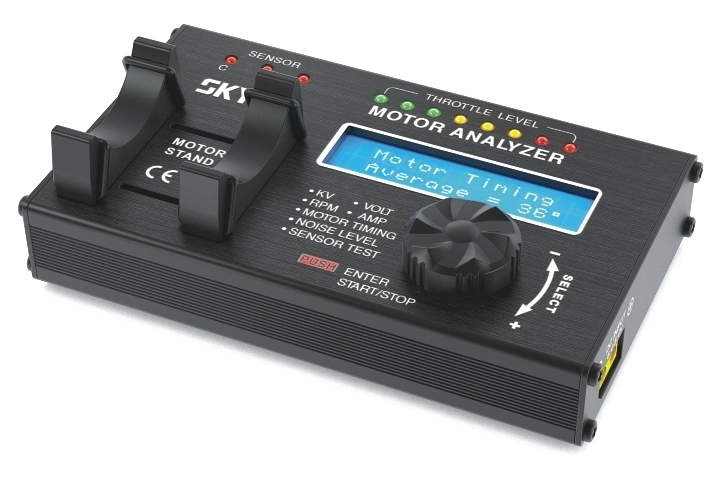

Tester striedavých elektromotorov SKY RC Motor Analyzer BMA-01 je elektronický prístroj špeciálne skonštruovaný pre meranie parametrov, ako je počet otáčok na volt ( "KV"), otáčky motora, meranie prúdového odberu, meranie časovania (priemerné hodnoty i jednotlivých fáz), meranie hlučnosti a kontrola funkcií Hallových senzorov striedavých motorov. Namerané hodnoty pre striedavé motory so snímačmi aj bez snímačov sú v reálnom čase zobrazované na dvojriadkovom LCD displeji.
Tester je primárne určený pre 2- a 6-pólové motory v klasickom usporiadaní ( "inrunner") používané v modeloch RC áut s maximálnym prúdovým odberom 30 A. Meranie motorov s iným počtom pólov (2-36 pólov) a motorov s rotačným plášťom ( "Outrunner") je tiež možné, ale fungovanie prístroja s niektorými typmi Outrunner nemusí byť zaručené.
Súčasťou testera je držiak pre upevnenie testovaného motora (inrunner). Pre napájanie testera budete potrebovať dvojčlánkový LiPo akumulátor, ktorý by mal mať kapacitu aspoň 2000 mAh.
1. Kontrola striedavých motorov so snímačmi („sensored“) i bez snímačov („sensorless“)

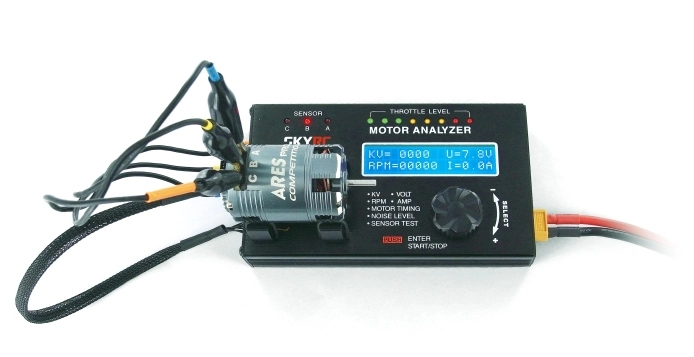

V režime kontroly motora sa testovaný motor upevní do držiaka na tester. Silové káble motora a príp. kábel senzorov sa zapojí do príslušných zásuviek na tester. V softvéri sa nastaví počet pólov meraného motora. Po spustení merania tester automaticky zaistí mäkký rozbeh motora na nízke otáčky; potom môžete otáčky motora zvyšovať až na maximum otáčaním 3D kolieska - úroveň plynu je signalizovaná stĺpcom LED diód. Motor Analyzer meria:
- Napájacie napätie
- Počet otáčok na volt (KV) s presnosťou +/-3%
- Otáčky motora
- Prúdový odber motora (do 30 A)
2. Meranie časovania
Tester umožňuje meranie časovania motora - poskytuje ako priemernú hodnotu pre celý motor, tak i hodnoty pre snímače jednotlivých fáz A, B a C. Vďaka tomu môžete veľmi presne dolaďovať časovanie (v ideálnom prípade by mali byť hodnoty pre všetky tri fázy rovnaké).
3. Meranie hlučnosti
Zle vyrobený/zmontovaný motor, podradné alebo opotrebovaná ložiská, ohnutý hriadeľ, nevyvážený rotor a ďalšie mechanické chyby môžu generovať vibrácie. Vibrácie motora rozochvievajú okolitý vzduch - toto chvenie sú zvukové vlny, ktoré vnímame ako zvuk motora.
Čím vyššia úroveň vibrácií, tým negatívnejšie je ovplyvňovaná výkonnosť motora. Vďaka meraniu hlučnosti motorov vstavaným meracím mikrofónom môžete vybrať kus s najnižšími vibráciami - tj. s najnižšími stratami.
4. Testovanie Hallových senzorov (len pre motory so snímačmi)
Tento režim slúži na kontrolu správnej funkcie Hallových sond snímajúcich polohu rotora - to je kriticky dôležité pre správne riadenie chodu motora regulátorom. S pomocou testera napr. odhalíte, či nie je niektorý zo senzorov chybný alebo či nie sú silové káble motora zapojené v nesprávnom poradí.

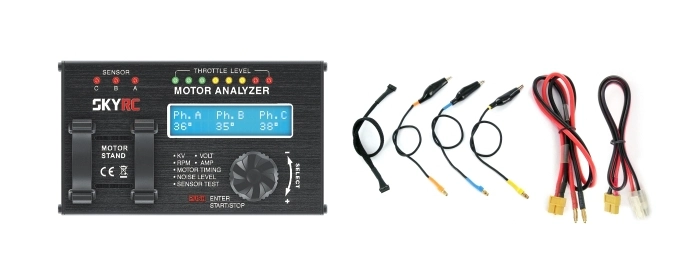

Súprava testera obsahuje: Motor Analyzer BMA-01, napájací kábel XT60/Banak 4 mm, napájací kábel XT60/Tamiya, šesťžilový kábel senzorov, návod
| Napájanie | 7,4-8,4 V (2S LiPo) |
| Podporované typy motorov | Striedavé so snímačmi i bez snímačov (2-36 pólov) |
| Presnosť meraní KV | ±3% |
| Presnosť meraní časovania | ±4% |
| Rozsah meraní časovania | 0-70° |
| Rozsah meraní hlučnosti | 60-120 dB |
| Max. prúdový odber motora | max. 30 A při 8,4 V |

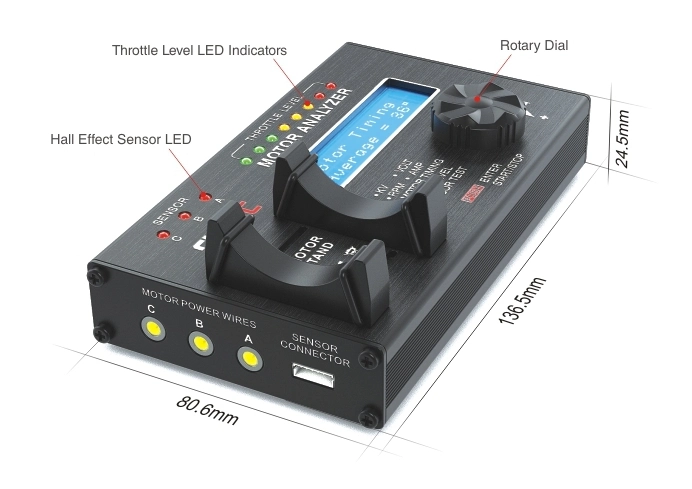

| Rozmery | 136,5x80,6x24,5 mm |
| Hmotnosť | 282 g |
Tester striedavých elektromotorov SKY RC Motor Analyzer BMA-01 je elektronický prístroj špeciálne skonštruovaný pre meranie parametrov, ako je počet otáčok na volt ( "KV"), otáčky motora, meranie prúdového odberu, meranie časovania (priemerné hodnoty i jednotlivých fáz), meranie hlučnosti a kontrola funkcií Hallových senzorov striedavých motorov. Namerané hodnoty pre striedavé motory so snímačmi aj bez snímačov sú v reálnom čase zobrazované na dvojriadkovom LCD displeji.
Tester je primárne určený pre 2- a 6-pólové motory v klasickom usporiadaní ( "inrunner") používané v modeloch RC áut s maximálnym prúdovým odberom 30 A. Meranie motorov s iným počtom pólov (2-36 pólov) a motorov s rotačným plášťom ( "Outrunner") je tiež možné, ale fungovanie prístroja s niektorými typmi Outrunner nemusí byť zaručené.
Súčasťou testera je držiak pre upevnenie testovaného motora (inrunner). Pre napájanie testera budete potrebovať dvojčlánkový LiPo akumulátor, ktorý by mal mať kapacitu aspoň 2000 mAh.
1. Kontrola striedavých motorov so snímačmi („sensored“) i bez snímačov („sensorless“)
V režime kontroly motora sa testovaný motor upevní do držiaka na tester. Silové káble motora a príp. kábel senzorov sa zapojí do príslušných zásuviek na tester. V softvéri sa nastaví počet pólov meraného motora. Po spustení merania tester automaticky zaistí mäkký rozbeh motora na nízke otáčky; potom môžete otáčky motora zvyšovať až na maximum otáčaním 3D kolieska - úroveň plynu je signalizovaná stĺpcom LED diód. Motor Analyzer meria:
- Napájacie napätie
- Počet otáčok na volt (KV) s presnosťou +/-3%
- Otáčky motora
- Prúdový odber motora (do 30 A)
2. Meranie časovania
Tester umožňuje meranie časovania motora - poskytuje ako priemernú hodnotu pre celý motor, tak i hodnoty pre snímače jednotlivých fáz A, B a C. Vďaka tomu môžete veľmi presne dolaďovať časovanie (v ideálnom prípade by mali byť hodnoty pre všetky tri fázy rovnaké).
3. Meranie hlučnosti
Zle vyrobený/zmontovaný motor, podradné alebo opotrebovaná ložiská, ohnutý hriadeľ, nevyvážený rotor a ďalšie mechanické chyby môžu generovať vibrácie. Vibrácie motora rozochvievajú okolitý vzduch - toto chvenie sú zvukové vlny, ktoré vnímame ako zvuk motora.
Čím vyššia úroveň vibrácií, tým negatívnejšie je ovplyvňovaná výkonnosť motora. Vďaka meraniu hlučnosti motorov vstavaným meracím mikrofónom môžete vybrať kus s najnižšími vibráciami - tj. s najnižšími stratami.
4. Testovanie Hallových senzorov (len pre motory so snímačmi)
Tento režim slúži na kontrolu správnej funkcie Hallových sond snímajúcich polohu rotora - to je kriticky dôležité pre správne riadenie chodu motora regulátorom. S pomocou testera napr. odhalíte, či nie je niektorý zo senzorov chybný alebo či nie sú silové káble motora zapojené v nesprávnom poradí.
Súprava testera obsahuje: Motor Analyzer BMA-01, napájací kábel XT60/Banak 4 mm, napájací kábel XT60/Tamiya, šesťžilový kábel senzorov, návod
| Napájanie | 7,4-8,4 V (2S LiPo) |
| Podporované typy motorov | Striedavé so snímačmi i bez snímačov (2-36 pólov) |
| Presnosť meraní KV | ±3% |
| Presnosť meraní časovania | ±4% |
| Rozsah meraní časovania | 0-70° |
| Rozsah meraní hlučnosti | 60-120 dB |
| Max. prúdový odber motora | max. 30 A při 8,4 V |
| Rozmery | 136,5x80,6x24,5 mm |
| Hmotnosť | 282 g |
