Vlastnosti

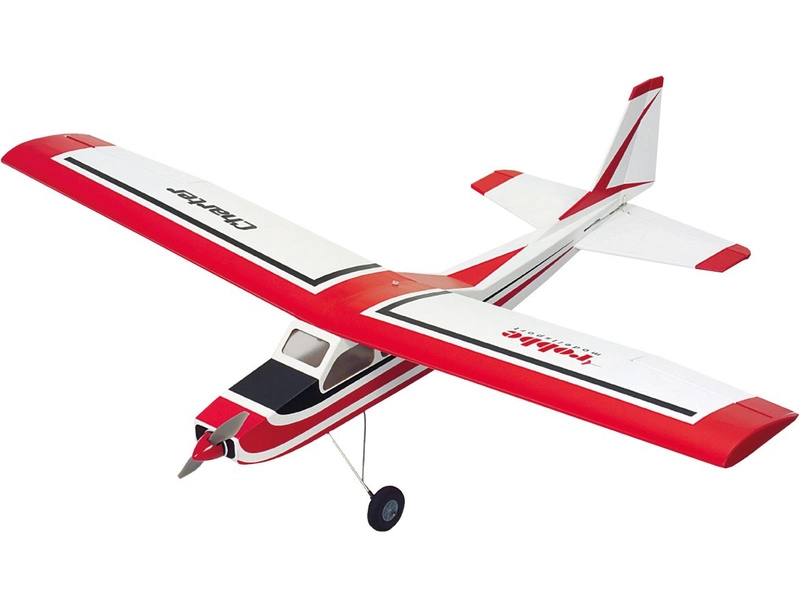

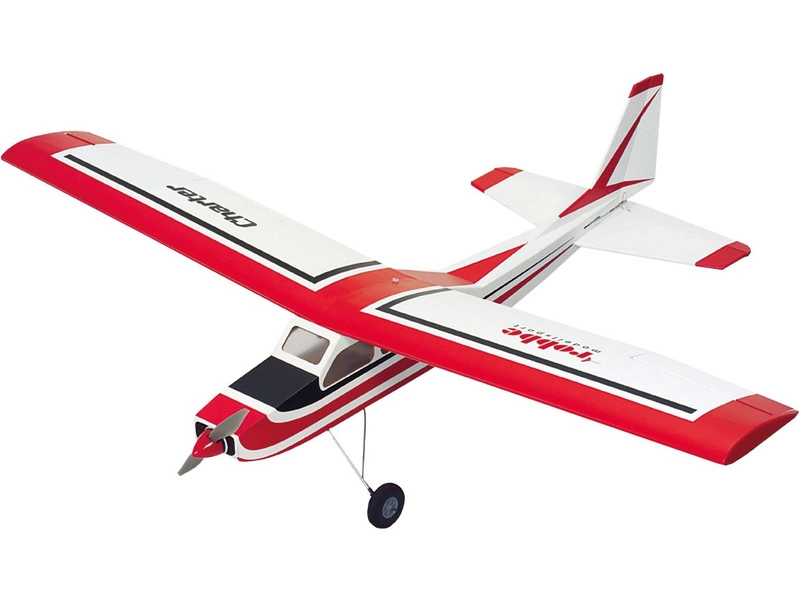

Drevená stavebnica Charter Classic s rozpätím 1,47 m. Tento ľahký cvičný model z balzy a preglejky je postavený podľa plánu v mierke 1:1. Model je určený na pohon elektromotorom s prednou montážou. Objavte svet modelárstva a postavte si vlastné lietadlo.

Obsah balenia

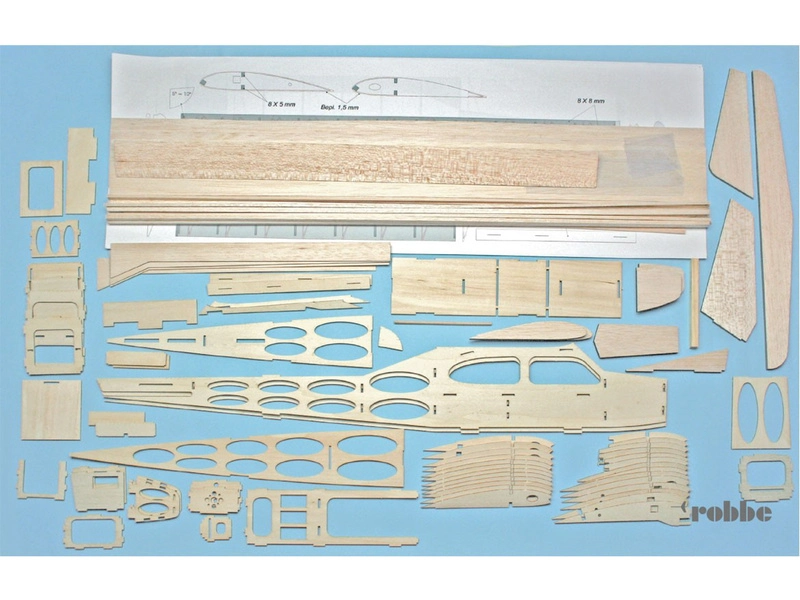

Drevené diely modelu Charter Classic vyrobené laserom, plán v mierke 1:1, podrobný návod na stavbu s obrázkami krok za krokom.

Vlastnosti

Vlastnosti

Drevená stavebnica modelu Charter Classic s rozpätím 1,47 m vo výreze. Ľahký cvičný model z balzy a preglejky je postavený na pláne v mierke 1:1. Model je určený na pohon elektromotorom s prednou montážou. Objavte svet modelárstva a postavte si vlastné lietadlo.

Charter Classic je celodrevená cvičná stavebnica hornoplošníka určená na nácvik pilotáže. Umožňuje lietanie s krídielkami, vďaka koncepcii hornoplošníka zaručuje dobré neestetické letové vlastnosti. Ovláda sa smerovka, výškovka, krídielka a motor. Intuitívny obrázkový návod vás prevedie zostavením modelu a inštaláciou elektroniky.

Funkcie

• Klasická stavebnica pre tých, ktorí si chcú postaviť vlastné lietadlo
.
• Vďaka stavebnému plánu v mierke 1:1 a podrobnému obrázkovému návodu ju zvládnu postaviť aj menej skúsení modelári
• Presné laserom vyrezávané diely z topoľovej preglejky a balzového dreva
• Drobné príslušenstvo je súčasťou balenia

Stavba krídla

V stavebnici nájdete hotové drevené diely, ako sú rebrá, nosníky, priečky, lišty a pod. Tie sa lepia krok za krokom podľa návodu vhodným lepidlom na drevo (napr. disperzným alebo epoxidovým pevnostným lepidlom na zostavy), práca ide rýchlo a za jedno popoludnie môžete mať krídlo zlepené.

Stavba trupu

Trup spája krídlo a chvostové plochy do jedného funkčného celku, a preto je najzložitejšou časťou modelu lietadla. Obsahuje riadiacu elektroniku, pohonnú jednotku a batériu. Každý, kto sa bude riadiť logickým postupom práce podľa obrázkového návodu, ho nepochybne dokáže postaviť. Montáž trupu prebieha postupne, lepením jednotlivých konštrukčných uzlov a postupným pridávaním jednotlivých komponentov, až kým nie je trup dokončený záverečnými prácami súvisiacimi s inštaláciou servopohonov a pohonu.

Točivé plochy

Konštrukcia chvostových plôch je veľmi jednoduchá a stavia sa priamo na pláne. Aby sa predišlo poškodeniu plánu pri lepení, odporúča sa naň nalepiť priehľadnú fóliu.

Servo kormidla chvostových plôch

Servá výškovky a kormidla sú umiestnené v trupe pod krídlom a tiahla prenášajú pohyb pák serv na páky kormidla.

Zostavenie podvozku automobilu

Hliníkové nohy sú k trupu pripevnené tromi skrutkami, kolesá a spojovací materiál sú súčasťou balenia stavebnice.

Doporučená kúpa

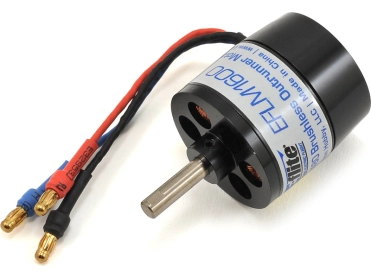

Toto je klasická celodrevená stavebnica. Na zostavenie modelu potrebujete vhodné lepidlá, základné modelárske náradie a kryciu fóliu. Na poťahovanie modelu odporúčame použiť nažehľovaciu fóliu. Súčasťou balenia nie je žiadna elektronika, takže si budete musieť dokúpiť striedavý motor, vrtuľu, regulátor, batériu a 4 miniservá a 4+ kanálovú RC súpravu. Doporučujeme prečítať si návod, pozri časť Podpora

Na zostavenie modelu potrebujete:

• Lahké sekundové lepidlo alebo netoxické lepidlo Super Fatic od spoločnosti Deluxe Materials
.
• Biele PVA lepidlo alebo brúsiteľné žlté alifatické lepidlo na drevo
.
• Epoxidové lepidlo - 5-minútové
• Dotykový film

Výstavba modelov lietadiel z dreva je tradičnou a najstaršou technológiou používanou pri ich výrobe. Drevo je dostupný a lacný materiál, je pružné, ľahké a mimoriadne odolné. Konštrukcie sa dajú v prípade poškodenia opraviť. Na nosníky sa používa smrek, borovica a rôzne druhy preglejok. Bukové, jaseňové alebo na ramenné bloky vápno atď.

Poleštenie drevených dielcov

Plán sa položí na rovnú pracovnú dosku z mäkkého dreva (latku), na plán je potrebné položiť priehľadnú fóliu, ktorá chráni plán pred lepidlom. Na lepenie používame modelárske kolíky KR-490050, ktoré zafixujú diely v presnej polohe. Bežné lepenie drevených dielov sa vykonáva disperzným lepidlom FS-G09/250 alebo DM-AD10, ktorých výhodou je pomalé schnutie, takže na zostavenie konštrukcie je dostatok času. Zlepenú konštrukciu je možné demontovať na druhý deň po nalepení.

Lepenie

V konštrukcii sa nachádza niekoľko konštrukčných uzlov, ktoré je potrebné lepiť lepidlami, ktoré odolávajú vyššiemu namáhaniu, sú odolné voči chemikáliám, vode atď. Najznámejšie sú 2-zložkové epoxidové lepidlá, dodávané v menšom balení DM-AD67, vo väčšom balení DM-AD68 a pre extra vysokú pevnosť DM-AD19.

RÝCHLE LEPENIE

Pri práci niekedy potrebujete použiť rýchle a pevné lepenie dielov, na čo sa výborne hodia sekundové kyanoakrylátové lepidlá.

Pomôcky na lepenie

Ruky nestačia všade, a najmä pri montáži veľkého počtu dielov, preto sú vítanou pomôckou rôzne typy svoriek. Modelárske mini svorky SH-PCL3050, paralelné svorky SH-PCL4201/A, klasické svorky SH-PCL3000 alebo flexibilné svorky SH-PCL8710/2

Nástroje na rezanie

Pri práci s rôznymi materiálmi potrebujete nože, píly, nožnice a mnoho ďalších nástrojov. Môžeme vám odporučiť odihlovacie nože SH-PKN1003, sadu nožov SH-PKN3305/S, jemné modelárske píly SH-PSA35/300 alebo väčšie modelárske píly SH-SA35/380, rovné nožnice NA3528 alebo zahnuté nožnice NA3527

Modelárske náradie a podložka

Na presné rezanie, lepenie dielov a tiež ako ochranu stola odporúčame modelársku podložku SH-PKN6003 a bezpečnostné pravítko SH-RU1774.

Fólie na ťahanie

Najrýchlejšou a najefektívnejšou povrchovou úpravou drevených modelov je ich potiahnutie nažehľovacou fóliou. IronOnFilm Nielenže je možné vybrať si z množstva farieb, ale rieši aj odolnosť kostry voči poveternostným vplyvom, farebnú a tvarovú stálosť, jednoduchosť opravy a rýchlosť pri dokončovaní modelu. Na prácu budete potrebovať modelársku žehličku, ostrý modelársky nôž a nožnice.
