Charakteristika

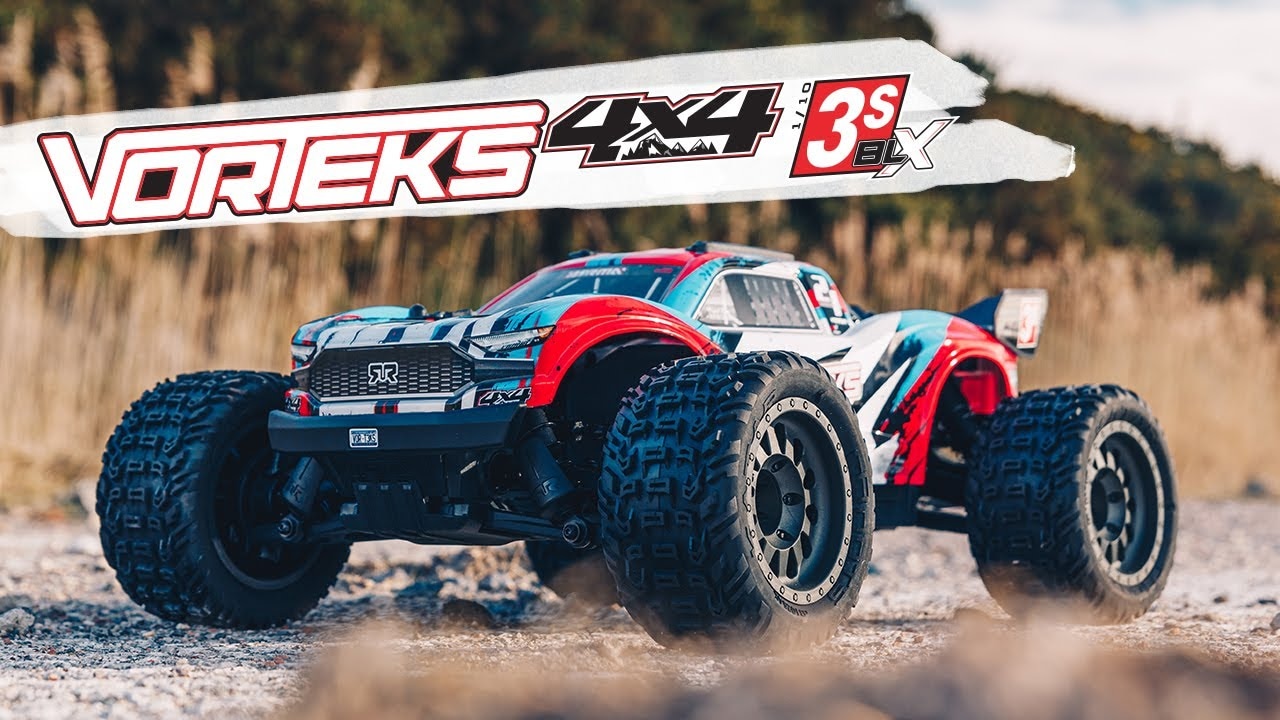

Vysokovýkonný RC model auta Arrma Vorteks 3S BLX v mierke 1 : 10 s náhonom 4WD je najrýchlejší a najpokročilejší model ARRMA® na adrenalínové zážitky. Auto s výhodami inteligentnej elektroniky Spektrum™ Smart a stabilizáciou AVC. Striedavý pohon, použitie 2 – 3S Li-Pol.

Obsah balenia

Obsahom balenia je RC model auta Arrma Vorteks 3S BLX BLX 1:10 4WD RTR s nainštalovanými komponentmi, ako sú striedavý motor Firma 3200Kv 4-P BL3660Kv a Spektrum Smart regulátor Firma 100 A BL 2 – 3S. Vysielač Spektrum DX3 Smart DSMR. Príslušenstvo: multifunkčný kľuč, imbus (2, 2,5 mm), podložky pod pružiny tlmičov, držiaky sponiek a pastorok 20T. Balenie obsahuje CZ návod a EN, DE, FR, IT manuál.

Charakteristika

Vysokovýkonný RC model auta Arrma Vorteks 3S BLX v mierke 1 : 10 s náhonom 4WD je najrýchlejší a najpokročilejší model ARRMA® na adrenalínové zážitky. Auto s výhodami inteligentnej elektroniky Spektrum™ Smart a elektronickou stabilizáciou AVC. Oceníte striedavý pohon, použitie 2 – 3S Li-Pol, vysielač Spektrum™ 2,4 GHz DX3 Smart DSMR® a prijímač Spektrum™ SR6200A AVC®. Balenie neobsahuje Li-Pol batériu, kompatibilnú nabíjačku a 4 ks AA batérií do vysielača.

Potrebujete výkonný model do terénu a na vonkajšie jazdenie? Auto Arrma VORTEKS™ Stadium Truck s nainštalovaným striedavým motorom Spektrum™ Firma™ 3200Kv 2S/3S Li-Pol môže VORTEKS™ vyraziť na trať ihneď po vybalení z krabice. Do auta dáte vašu osvedčenú batériu, na bežné jazdenie postačí 2S Li-Pol. Ale keď budete chcieť dosiahnuť naozaj vysokú rýchlosť, použite 3S Li-Pol s voliteľným pastorkom a budete mať na dosah rýchlosť 100 km/h!

Osvedčená platforma ARRMA® 4X4 vám umožní jazdiť vysokou rýchlosťou takmer v akomkoľvek prostredí – v teréne, na šotoline a tráve, na parkoviskách aj po spevnených a asfaltových povrchoch. Odolnosť šasi vychádza zo silného kompozitového podvozka s predĺženou výškou chráničov nečistôt. Oceníte olejové tlmiče so silikónovými O-krúžkami, diferenciálmi s kovovými prevodmi a pod. Robustné pneumatiky s vysokou trakciou dBoots® Katar™ sú namontované na odolných, kovovo sfarbených silónových diskoch a výrazne prispievajú k jeho nezastaviteľnému výkonu. Model VORTEKS™ 4X4 3S BLX taktiež obsahuje elegantnú novú karosériu Stadium Truck s odolným vstrekovaným krídlom a ochrannými strešnými lyžinami.

Spoločnosť ARRMA® vybavila model auta VORTEKS™ Stadium Truck vyspelou špičkovou elektronikou Spektrum™, s ktorou zabezpečuje maximálnu bezpečnosť prevádzky. S vysielačom Spektrum DX3 DSMR® 2,4 GHz, prijímačom SR6200A a regulátorom Firma™ 100 A je prvým modelom ARRMA® v mierke 1  : 10 4WD, ktorý poskytuje výhody elektronickej stabilizácie jazdy AVC® (Active Vehicle Control®) a technológie SMART.

Vďaka systému kontroly trakcie systému AVC® si môžete podľa potreby nastaviť potrebnú mieru stability pri jazde bez toho, aby ste museli prerušiť jazdu. Vďaka tomu máte vysoký pocit bezpečia pri jazde na plný plyn na nerovnom teréne, klzkom povrchu alebo asfalte. Pokiaľ nechcete extra trakciu, jednoducho zrušte ovládačom stabilitu. Systém AVC® pracuje v zákulisí a vykonáva stovky korekcií riadenia a plynu za sekundu, aby auto VORTEKS™ Stadium Truck držalo presne na trati.

ARRMA® VORTEKS™ 4X4 3S BLX Stadium Truck RTR predstavuje najvyššiu úroveň rýchlosti a technológie, aké sa doposiaľ v osvedčenej tplatforme ARRMA® 4X4 vyskytujú. Ak ste off-roadový, ktorý chce to najlepšie a ktorý ocení vynikajúci produkt, ste tu správne.

Vlastnosti modelu Vorteks 3S BLX

• Karoséria Stadium Truck s pevným krídlom a ochrannými strešnými lyžinami
• Nastaviteľné držiaky karosérie
• Vysokotrakčné pneumatiky dBoots® Katar™ namontované na odolných farebných diskoch
• Striedavý motor Spektrum™ 3660 3200 KV s chladičom ARRMA® a ventilátorom chladenia a pastorkom Safe D
• Striedavý regulátor Spektrum™ Firma™ 100 A Smart
• Vysielač Spektrum™ 2,4 GHz DX3 a prijímač SR6200A SMART, AVC® (Active Vehicle Control®)
• Servo s kovovými prevodmi Spektrum™ SPMS651
• Tuhý a odolný kompozitný podvozok s vyššími postrannými krytmi šasi proti nečistotám
• Ľahko prístupná modulárna konštrukcia
• Nastaviteľné napínače
• Nastaviteľná svetlá výška
• Kompletne vybavené guľkovými ložiskami s gumovými krytmi
• Odolné kovové prevody diferenciálu 37T 1,35 a silikónové O-krúžky
• Dvojité lichobežníkové zavesenie vpredu a vzadu
• Tlmiče naplnené olejom so silikónovými O-krúžkami

PEVNÉ KOMPOZITNÉ ŠASI

Medzi funkcie, ktoré prispievajú k nezastaviteľnému výkonu platformy 4X4 3S BLX, patria silnejšie kompozitné šasi a zádržné hliníkové dosky čapov náprav. Konštrukcia šasi je usporiadaná do osvedčeného rozloženia komponentov tak, aby sa dosiahlo perfektné vyváženie. Hnací hriadeľ uprostred, akumulátor na jednej a elektronika na druhej strane. Celé šasi je navyše opatrené vyššími postrannými krytmi, ktoré obmedzujú vnikanie nečistôt dovnútra podvozka. Akumulátor je pevne uložený na mieste pomocou upínacích popruhov.

MODULÁRNA KONCEPCIA

VORTEKS™ 4X4 3S BLX Stadium Truck RTR obsahuje pohodlnú modulárnu koncepciu ARRMA®. Vďaka ľahko odnímateľným modulom motora, elektroniky a diferenciálov je údržba rýchla a jednoduchá. Modul motora sa z podvozka demontuje ako kompletná jednotka, a to odstránením jednej skrutky. Modul elektroniky tvorí vodoodolnú schránku prijímača, dosku serva a držiak regulátora. Po demontáži modulu motora je možné ľahko dosiahnuť na klznú spojku a vykonať údržbu vyskrutkovaním troch skrutiek, ktoré pripevňujú kryt prevodovky.

MODUL ELEKTRONIKY

Modul elektroniky tvorí vodoodolná schránka prijímača, dosku serva a držiak regulátora. Celok sa demontuje od podvozka a je k dispozícii pre potreby údržby a servisu.

MODUL DIFERENCIÁLOV

Arrma Vorteks 3S BLX je vybavený predným aj zadným diferenciálom, ktorý zaistí maximálnu trakciu. Diferenciály sú osadené kvalitnými kovovými prevodmi na bezproblémovú prevádzku. Na uvoľnenie predného a zadného diferencálu je potrebné odstrániť iba osem skrutiek. Modul pohonu je možné odpojiť, čo vám umožní vybrať skrine prevodovky a mať tak prístup k diferenciálu.

DISKY A PNEUMATIKY

Robustné a viaclúčové disky s pneumatikami dBoots® Katar™ sú namontované na odolných nylónových diskoch vo farbe Gun Metal. Pneumatiky poskytujú agresívnu priľnavosť a jednoduchú ovládateľnosť za všetkých podmienok a sú vyrobené z vysokokvalitnej gumy na dosiahnutie dlhej životnosti.

KAROSÉRIA STADIUM TRUCK

Elegantná karoséria Stadium Truck je vybavená tuhým vstrekovaným zadným prítlačným krídlom a ochrannými strešnými lyžinami. Karosérie sú k dispozícii v troch elegantných farebných kombináciách. Predné a zadné nárazníky chránia karosériu pred nárazmi a oporné kolieska wheelie poskytujú oporu pri kaskadérskych kúskoch pri jazde po zadných kolesách.

ELEKTRONIKA SPEKTRUM™

VORTEKS™ Stadium Truck ako prvé auto ARRMA® 4WD v mierke 1 : 10 obsahuje RC vybavenie Spektrum™ s telemetriou a technológiou Smart Technology a riadením trakcie AVC® na zaistenie extra stability pri jazde. AVC® si môžete podľa potreby nastaviť potrebnú mieru stability pri jazde bez toho, aby ste museli prerušiť jazdu. Vďaka tomu máte vysoký pocit bezpečia pri jazde na plný plyn na nerovnom teréne, klzkom povrchu alebo asfalte.

OLEJOM PLNENÉ TLMIČE

Patentované olejové tlmiče absorbujú každý náraz modelu. Tlmiče sú z prednej strany opatrené ochrannými krytmi proti nárazom. Zmena tuhosti a svetlej výšky je možná pomocou viskozity oleja, respektíve dištančnými podložkami. Na bezpečné zadržanie oleja sú použité silikónové O-krúžky.

Striedavý motor

• Motor Spektrum Firma 3660 2000KV
• Napájanie 2 – 3 článkami Li-Pol
• Hliníkový plášť s čiernym eloxovaním a vygravírovaným logom Spektrum
• Konštrukcia 4-pólového rotora
• Hriadeľ s priemerom 5 mm z legovanej ocele je uložený v guľkových ložiskách
• Motor je z výroby osadený 4 mm pozlátenými konekotormi na spoľahlivé pripojenie
• Drážka na konci hriadeľa motora umožňuje bezpečnú montáž pastorka
• Hmotnosť motora je 289 g

Striedavý regulátor SPEKTRUM™ FIRMA™ 100 A SMART 2S – 3S

Riadenie modelu zaisťuje moderný regulátor SPEKTRUM™ FIRMA™ 100 A SMART s 32-bitovým mikrokontrolérom ARM Cortex M4, ktorý je schopný snímať kompletnú telemetriu a prenášať ju do prijímača pomocou integrovaného vodiča v novom konektore IC5. Dáta sú prenášané cez protokol SRXL2. Informácie o type, teplote a napätí článkov batérie regulátor načíta priamo zo Smart batérie. V reálnom čase je k dispozícii prúd, teplota, celkové napätie batérie Smart, napätie jednotlivých článkov batérie Smart, teplota batérie Smart, zostávajúca kapacita a otáčky motora.

Elektronika je kompletne zaliata v špeciálnej zalievacej hmotne, ktorá bráni vstupu vlhkosti* či nečistôt do elektroniky. Regulátor sa zapína a nastavuje tlačidlami, ktoré sú pod gumovým krytom.

• Regulátor obsahuje rýchly a výkonný 32-bitový procesor ARM M4.
• Regulátor je vodoodolný*.
• Nadprúdová ochrana, tepelná ochrana, failsafe.
• Automatické odpojenie Li-Pol pri nízkom napätí.
• Robustné plastové púzdro, hliníkový chladič s ventilátorom pre vysokú účinnosť.
• Nastaviteľný vysokovýkonný BEC.
• Vysokoodolné konektory IC5™, kompatibilné s konektormi EC5™.

Prijímač SR6200A

6-kanálový RC prijímač Spektrum SR6200A s moduláciou DSM2/DSMR. Má vynikajúci dosah a odozvu, a to najmä v miestach, kde je viac systémov pracujúcich v pásme 2,4 GHz. Prijímač je vybavený patentovaným systémom Spektrum AVC (Active Vehicle Control) a plným dosahom telemetrie. Prijímač podporuje technológiu Spektrum Smart.

Digitálne servoriadenie Spektrum™ SPMS651 MG

Nové servo na riadenie smeru jazdy Spektrum S651 7 kg MG MG má o 15 % väčší krútiaci moment ako predchádzajúce servo ADS-7M. Je vodoodolné, má kovové prevody a moment 7,27 kg.cm pri 6 V.

RC vysielač Spektrum DX3 2,4 GHz DSMR

Nový RC vysielač Spektrum DX3 má 3 kanály a je kompatibilný so stabilizačným systémom Spektrum AVC a telemetriou Spektrum Smart. Vynikajúci dosah, superrýchla odozva a vysoká odolnosť proti rušeniu vďaka exkluzívnej technológii Spektrum DSMR. Rýchle nastavenie potrebných parametrov.

• LED indikácia stavu nabitia pohonných Smart akumulátorov v modeli.
• Podpora stabilizačného systému Spektrum AVC.
• Možnosť nastavenia reverzu, veľkosti výchyliek a funkcie tretieho kanálu.
• Trim kanála plynu a riadenia.
• Vďaka obmedzovaču plynu môžete deťom obmedziť maximálnu rýchlosť modelu.
• Ergonomický a ľahký.
• Volant s penovou obručou na pohodlné držanie.

Technológia Spektrum SMART

Model je vybavený komponentmi s technológiou Spektrum Smart, ktorá ponúka viac informácií o modeli, jednoduchšiu obsluhu a starostlivosť o akumulátory. Všetky komponenty SMART vrátane batérií sú schopné spolu komunikovať a prenášať telemetriu.

Obsiahnutý vysielač DX3 zobrazuje stav nabitia Smart akumulátora v modeli.

Ako tuning môžete zobraziť kompletnú telemetriu (otáčky, rýchlosť, teplota a ďalšie):

• Doplnením BT modulu do súpravového vysielača DX3, ktorý umožní spojenie modelu s prehľadnou grafickou aplikáciou Spektrum Dashboard v telefóne či tablete.
• Použitím univerzálneho vysielača Spektrum s displejom, napr. DX5C.

Viac informácií o technológii Smart nájdete v našom blogu.

Technológia AVC (Active Vehicle Control)

Technológia AVC je pokročilou technológiou Spektrum od Horizon Hobby pre RC modely áut. Tento stabilizačný systém prináša úplne nový spôsob riadenia RC áut. AVC technológia využíva senzory na korekcie riadenia a súčasne plynu. Vďaka vhodným zásahom do riadenia a výkonu motora je výsledkom je plynulejšia jazda, stabilné správanie na rovine aj v zákrutách a bezpečnejšie držanie stopy. Samozrejmosťou je meniteľná citlivosť riadenia vrátane možnosti jej vypnutia a nechať tak všetko v rukách jazdca.

* Informácie o špecifikácii vodoodolnosti nájdete v návode na použitie. Tipy a triky na prevádzku v mokrom prostredí nájdete v blogu.

Odporúčame kúpiť

Na sprevádzkovanie modelu sú potrebné štyri AA batérie do vysielača, pohonný akumulátor a adekvátná nabíjačka na pohonný akumulátor.

Odporúčané akumulátory LiPo

Model je možné prevádzkovať na 2-článkový až 3-článkový LiPo akumulátor alebo 7-článkový NiMH akumulátor. Akumulátor by mal byť osadený konektorom EC5 alebo IC5. Na bežné jazdenie odporúčame 2-článkový LiPo akumulátor (7,4 V).

• Na bežné jazdenie LiPo akumulátor Spektrum 7,4 V 5000 mAh s technológiou Smart  alebo Spektrum G2 7,4 V 5000 mAh s technológiou Smart G2.
• Na dosiahnutie maximálnej možnej rýchlosti LiPo akumulátor Black Magic LiPo 11,1 V 5000 mAh.
• Na dosiahnutie maximálnej možnej rýchlosti LiPo akumulátor Spektrum LiPo 11,1 V 5000 mAh s technológiou Smart alebo Spektrum G2 LiPo 11,1 V 5000 mAh s technológiou Smart G2.

Akumulátory Spektrum s technológiou Smart v súčasnosti predstavujú najmodernejší a najbezpečnejší spôsob údržby a nabíjania akumulátorov.

Batérie Smart G2 sú ešte jednoduchšie a bezpečnejšie vďaka absencii balančného konektora. Batérie G2 majú navyše až 3x rýchlejšie automatické vybíjanie do storage režimu. Batérie Smart G2 je možné nabiť iba prostredníctvom nabíjačiek Spektrum Smart a Smart G2.

Odporúčané akumulátory NiMH

NiMH akumulátory nie sú náročné na presné zaobchádzanie a sú teda vhodné, ak RC model auta prevádzkujú deti (NiMH akumulátor sa nezničí úplným vybitím). NiMH akumulátory však nemajú taký výkon.

Odporúčané nabíjačky na konvenčné aj Smart akumulátory

Nabíjačky Spektrum Smart je možné nabíjať ako akumulátory Smart a Smart G2, tak aj konvenčné akumulátory. Predtým predávané nabíjačky Smart (po vykonaní aktualizácie) tiež podporujú Smart G2.

• Nabíjačka so sieťovým zdrojom Spektrum Smart S150 s jedným výstupom 1 x 50 W.
• Sieťová nabíjačka Spektrum Smart S1100 s jedným výstupom 1 x 100W.
• Sieťová nabíjačka Spektrum Smart S2100 s dvoma výstupmi 2 x 100 W.

Na pripojenie batérie k vyššie zmieneným nabíjačom potrebujete redukciu na nabíjanie IC5/IC3.

• Vysokovýkonná sieťová nabíjačka Spektrum Smart G2 S1400 1 x 400 W AC s jedným výstupom 400 W.
• Vysokovýkonná sieťová nabíjačka Spektrum Smart G2 S2200 2 x 200 W AC s dvoma výstupmi 2 x 200 W.

Príslušenstvo na bežnú prevádzku

Na bežnú prevádzku RC auta potrebujete lepidlo na pneumatiky, lepidlo na skrutky, súpravu náradia a silikónový olej do tlmičov. Z nášho sortimentu odporúčame cenovo dostupnú súpravu náradia pre RC autá.

Lepidlom na pneumatiky sa lepia pneumatiky k ráfiku disku. Vždy je nutné, aby pneumatika bola po celom obvode pevne prilepená k ráfiku kolesa! Pokiaľ pneumatika nebude prilepená po celom obvode, môže dôjsť k jej roztrhnutiu. Lepidlo na pneumatiky má špeciálne zloženie, ktoré je schopné lepiť materiály, ako sú  guma alebo nylón, a súčasne po zatvrdnutí je lepidlo pružné. Z našej ponuky odporúčame lepidlo Robitronic Tire Glue – pozri odporúčané príslušenstvo.

Občas je potrebné dopĺňať silikónový olej do tlmičov modelu a meniť olej v diferenciáloch. Bežnou prevádzkou dochádza len k nepatrným únikom silikónového oleja po piestniciach tlmiča. V prípade, že povrch piestníc tlmičov alebo stav tesnenia sú v zlom stave, únik oleja môže byť veľký. Pre tieto prípady sa dodávajú opravné súpravy alebo jednotlivé diely. Z našej ponuky silikónových olejov odporúčame silikónové oleje TLR (Team Losi Racing), pozri odporúčané príslušenstvo.

Na bežnú údržbu je potrebné lepidlo na skrutky. Skrutky zaskrutkované v kovovom materiáli (napr. skrutky v motore, nastavovacia skrutka v pastorku) musia byť proti povoleniu týmto lepidlom zaistené.

Ochranné obaly na akumulátory

Ochranné obaly sú určené na obmedzenie rizika spojeného s prepravou a nabíjaním akumulátorov. LiPo akumulátory dokážu pri zachovaní malých rozmerov a nízkej hmotnosti poskytnúť vysoké vybíjacie prúdy a disponujú veľkou kapacitou na dlhý jazdný čas. Naopak, LiPo akumulátor je náchylný predovšetkým na mechanické poškodenie.
